Click-fast 75W DIP-schaltbar RM5 Universal LED-Nachrüstmodul Schalten Sie Ihr bestehendes 3-Phasen-Schaltmodul für Trunking-Systeme mit optionaler L1/L2/L3-Umschaltung per DIP-Schalter

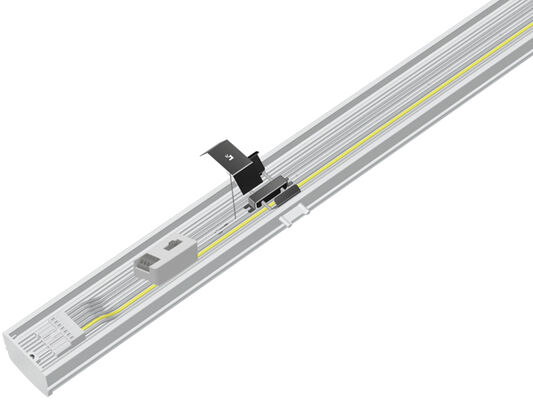

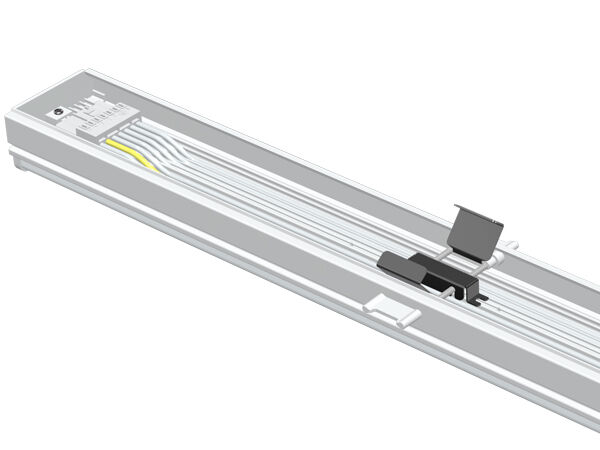

Das RM5 Linear-Nachrüstmodul wurde entwickelt, um bestehende T5/T8-Leuchtstofflampen in Schienensystemen zu ersetzen.
Für herkömmliche Leuchtstofflampen können die Originalkabel in der Trunking-Schiene abgeklemmt werden, und das durchgangsverdrahtete Kabel ist im Modul über WAGO integriert
Steckverbinder.
Es funktioniert mit fast allen in den letzten 25 Jahren installierten Trunking-Systemen, eine perfekte Nachrüstlösung zum Ersetzen der alten 2 x 36W, 1 x 58W und 2 x 58W T5/T8-Leuchtstofflampen mit und ohne Reflektoren.

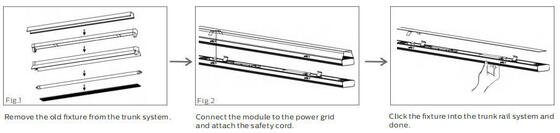

Schnelle Installation, einfacher Austausch im bestehenden Trunking-System ohne Werkzeug innerhalb von 40 Sekunden.
Keine physischen Modifikationen am bestehenden Trunking-System erforderlich, einfach Plug-and-Play
Hauptmerkmale & Spezifikationen
- Hohe Helligkeit SMD2835 LEDs 0,5W 75LM TRIDONIC/PHILIPS/BOKE Treiber mit DIP-Schalter;
- Kompatibel mit 95% der führenden Trunking-Systeme, die in den letzten 25 Jahren installiert wurden;
- Ideale Nachrüstlösung zum Ersetzen bestehender 2x36W, 1x58W und 2x58W T5/T8-Leuchtstofflampen oder LED-Röhren mit und ohne Reflektoren;

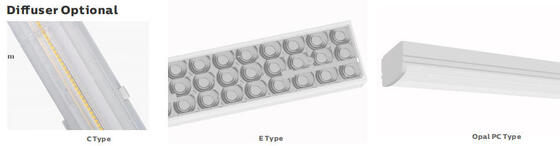

- 30/60/90/110/Doppelt 25/25L/25R, 120 (mit PC-Abdeckung) Optiken optional;
- IP40/IK08 Schutz;
- Keine physischen Modifikationen am bestehenden Trunking-System erforderlich;
- Sicherheitskette für Kosteneinsparung und doppelte Sicherheitsgarantie reserviert;
- Verschiedene intelligente Steuerungen: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notbeleuchtung;
- Einphasig (L/N/E) oder Dreiphasig (L1/L2/L3/N/FG) optional;
- L80/B10 @ 58.000 Stunden Lebensdauer;
- Kundenspezifische Anpassungen für spezielle Projekte verfügbar;
Verfügbare Optionen
- Treiber: TRIDONIC / PHILIPS / BOKE Non-SELV-Treiber
- Steuerungen und Dimmung: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notbeleuchtung
- Abstrahlwinkel: 30/60/90/110/Doppelt 25/25L/25R, 120 (mit PC-Abdeckung) Optiken optional
- Einphasig (L/N/E) oder Dreiphasig (L1/L2/L3/N/FG) optional;

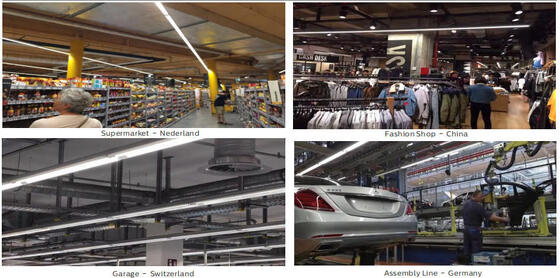

Empfohlene Anwendungen
- Großflächige Einzelhandelsgeschäfte;
- Industriehallen;
- Lagerflächen;
- Fabrikhallen;
- Andere semi-industrielle Anwendungen;

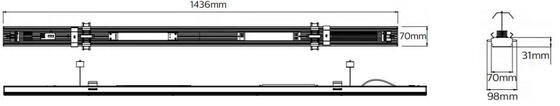

Technische Spezifikationen
Allgemeines System
| Gehäusematerial |
Extrudiertes Aluminium nach EN755-Standard |
| Diffusormaterial |
Extrudiertes PC/PMMA nach UNE-EN ISO 21305-1:2020-Standard, UV-Filter bedingt (IK10) |
| Gehäusefarbe |
Weiß (RAL9016), andere Farben optional |
| Gruppensteuerung |
Optional 3-Phasen-schaltbar, L1/L2/L3 per DIP-Schalter umschaltbar |
| LED-Wärmeableitung |
Durch rippenloses 6063 AL-Leuchtengehäuse, ohne leitende Flüssigkeiten. Passive Konvektionskühlung sorgt für thermischen Kontakt mit den LED-Modulen durch hochleitfähige bleifreie Lötpaste |
| Lampentyp |
LED austauschbar |
| Lichtaustritt |
Direkt |
| Empfohlene Montagehöhe |
2 - 12 Meter |
| Wartung |
Treiber / Linse offen / geschlossen mit Schraube |
| Treiber |
Konstantstrom mit über DIP-Schalter einstellbarer Leistung, im Leuchten integriert, vorverdrahtet |
| Dimmsteuerung |
EIN-AUS | 1-10V Dimmung | DALI-2 | Mesh | Zigbee | Casambi |
| IP-Schutzart |
IP40 |
| IK-Schutzart |
IK08 |
| Schutzklasse |
Klasse I |
| Glühdrahtprüfung |
850°C (unter 30s) |
| Kabeldurchführung |
H05RN-F 3*2,5mm² | H05RN-F 5*2,5mm² (Max. Querschnitt 4,0mm²) |
| Installation |
Direkter Austausch |
| Smarte Funktion |

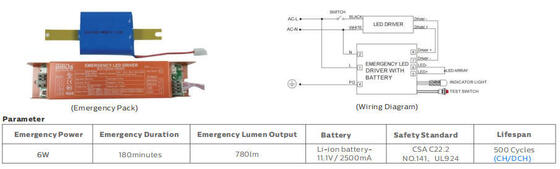

Notbeleuchtung |

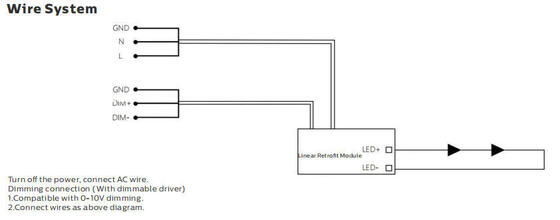

Elektrisches System
| Durchgangsverdrahtung |
3x2,5mm²/5x2,5mm² + 2x1,5 mm² Dimmkabel als Standard |
| Netzspannung |
220~240VAC/ 50/60Hz, 180-264VDC |
| Leistungsfaktor (PF) |
≥0,93 |
| Gesamtklirrfaktor (THD) |
<10% |
| Ausgangstyp |
Non-SELV (nicht isoliert) |
| Flickerfaktor |
<1% |
| Stroboskopische Sichtbarkeitsmessung (SVM) |
<0,4 |
| Wahrnehmbarkeit stroboskopischer Effekte (Pst) |
<1 |
| Anschlussklemme |
Durchgangsverdrahtung inklusive, 5/7-poliger WAGO-Stecker |
| Leuchtenleistung |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Photometriesystem
| LEDs |
SMD2835 (0,5W) |
| CCT (Korrelierte Farbtemperatur) |
Einzel-CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT optional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K zur Auswahl)
|
| CRI (Farbwiedergabeindex) |
>80Ra für Standard (>90Ra für höheren CRI verfügbar) |
| Photobiologische Sicherheit |
RG0 (risikofrei) |
| EEC (Energieeffizienzklasse) |
A++ |
| SDCM (Standardabweichung der Farbabstimmung) |
<5 (SDCM<3 optional) |
| UGR (4H, 8H) |
24,9 (Quer) 23,4 (Längs) |

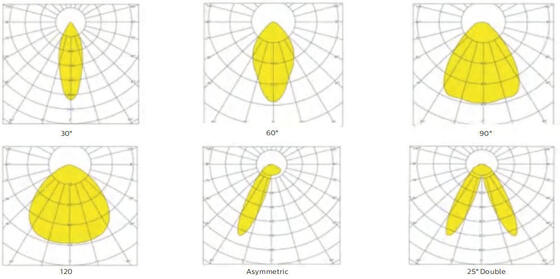

| Abstrahlwinkel |
30° | 60° | 90° | 120° | Asymmetrisch 25° L | Asymmetrisch 25° R | 25° Doppel |
| Durchschnittliche nutzbare Leuchtenlebensdauer |
100.000 Stunden (L80B10) |
| Lichtstromerhalt am Ende der Lebensdauer |
>70% |
| Lichtausbeute |
160LPW (PROLine) optional |
| Produkt |
RM Linear LED Nachrüstmodul |
| Nennleistung |
75W DIP (25~75W) |
| Gelieferte Lumen @ 5000K, CRI>80 (PRO) |
Max. 12.000lm |
Betriebsbedingungen
| Betriebstemperatur / Luftfeuchtigkeit |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RH, nicht kondensierend |
| Durchschnittliche nutzbare LED-Lebensdauer L90B10 |
≥0,96 |
| Nennlebensdauer (Tp <70°C) |
Bis zu 100.000H |
| Treiber MTBF |
500.000H, MIL-HDBK-217F(25°C) |
| Vibrationsfestigkeit |
10~500Hz, 5G 12min / 1 Zyklus, 72min pro Zyklus. Jeweils entlang der X-, Y-, Z-Achsen |
| Akustisches Rauschen |
<25dB (30cm Abstand, Normalbetrieb) |
| Garantie |
5 Jahre (erweiterbar bis 7 Jahre) |
Zertifizierungen
| Globales Zertifikat |
ENEC | CE | RoHS | D-Mark | KEMA-KEUR Gelistet, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Toleranz des Lichtstroms, der Leistung und der Farbtemperatur ±5%, 5000K und CRI>80.
* Lichtstrahl, Lichtintensitätsverteilung und Lichteffizienz geprüft gemäß EN ISO 17025:2005 Norm für die EN13032 Normenreihe und LM-79 Norm.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind im Produktdatenblatt angegeben.
* Werte können aufgrund von LED-Binning Änderungen unterliegen.
* Parameter im Datenblatt angegeben für Ta=25°C, basierend auf 4000K/80Ra, 10% höhere Effizienz mit 70Ra

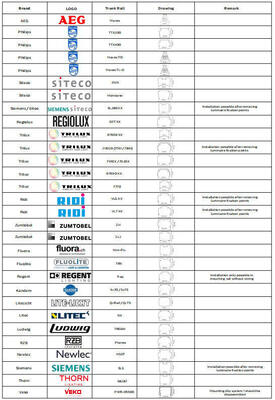

Kompatible Systemliste
Installations- und Sicherheitshinweise
- Um Stromschläge zu vermeiden, stellen Sie sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist
- Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß dem National Electrical Code und den entsprechenden lokalen Vorschriften installiert und betrieben werden
- Packen Sie die Lampe vorsichtig aus und prüfen Sie sie, melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls Teile während des Transports beschädigt wurden
- Wenn die Lampe beschädigt ist, benutzen Sie sie nicht!
Herstellererklärung
Gemäß der internationalen Norm für LED-Leuchten erklärt DUALRAYS formell, dass die Produkte der DUALRAYS LED Linear Light (Linear Retrofit Module) Serie nur für den Einsatz in neutralen Innen- oder semi-außenbereichen zulässig sind. DUALRAYS garantiert volle Garantie für die Produkte. Jegliche Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hoher Salzgehalte, hoher Ammoniakkonzentrationen usw., ist ohne offizielle Bestätigung des Herstellers nicht gestattet. Bei Fehlgebrauch erlischt die Garantie.
Unternehmensfähigkeiten
- Professionelles Team:>15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieure, leistungsstarke Produktionskapazität und QC-Managementsystem
- Zuverlässige Marke:Etablierte stabile langfristige Zusammenarbeit mit europäischen Kunden, Lager in den Niederlanden für besseren Service
- DIALux-Simulation:Unser Ingenieurteam bietet Simulationsdienste basierend auf Ihren Anwendungsparametern an
- Qualitätsstandards:Alle LED-Leuchten entsprechen den CE-, RoHS-Standards mit TUV-, ENEC-, VDE-, SAA-, C-Tick-, LM79-, LM80-Zertifizierungen
Versandinformationen
Für kleine Bestellungen wird Expressversand empfohlen. Für Großbestellungen ist See- oder Bahntransport (Ziel Europa) am kostengünstigsten, dauert aber länger. Für dringende Bestellungen empfehlen wir Luftfracht zum Flughafen plus Lieferung durch unseren Versandpartner zu Ihnen nach Hause.
Häufig gestellte Fragen
F1: Was ist die Garantie für die TB7 LED-Röhrenleuchte?
A: 5 Jahre Garantie. Sollten während dieser Zeit Qualitätsprobleme auf unserer Seite auftreten, übernehmen wir die Versandkosten und den Ersatz.
F2: Welche Zahlungsmethoden akzeptieren Sie?
A: Wir akzeptieren verschiedene Zahlungsmethoden, darunter Western Union, PayPal, T/T, L/C. Standardzahlung für Großbestellungen ist T/T: 30% im Voraus, 70% Restbetrag vor Versand. Bankinformationen sind im PI angegeben.
F3: Was ist CRI?
A: CRI (Color Rendering Index) gibt an, wie genau Farben unter dem Licht erscheinen. Ein höherer CRI bietet eine bessere Farbgenauigkeit zu höheren Kosten. Standard-CRI ist >80Ra, mit 90Ra zu höheren Kosten verfügbar.
F4: Kann ich nur das Gehäuse separat kaufen?
A: Wir liefern nur komplette Leuchten, aber SKD/CKD (Semi-Knocked Down/Completely Knocked Down) Optionen sind verfügbar.
F5: Gibt es günstige Versandkosten für den Import in unser Land?
A: Für kleine Bestellungen wird Expressversand empfohlen. Für Großbestellungen ist See- oder Bahntransport (Ziel Europa) am kostengünstigsten. Für dringende Bestellungen wird Luftfracht zum Flughafen plus Lieferservice empfohlen.
F6: Können wir Unterstützung erhalten, wenn wir unsere eigene Marktposition haben?
A: Bitte informieren Sie uns über Ihre detaillierten Marktanforderungen. Wir werden dies besprechen und hilfreiche Vorschläge unterbreiten, um die beste Lösung für Sie zu finden.
F7: Welche Dimmfunktionen sind verfügbar?
A: DALI, PIR, 1-10V Dimmung verfügbar. Integrierter Tageslichtsensor für intelligente Steuerungsoptionen verfügbar.
F8: Was sind die Anwendungen Ihrer TB7 LED-Röhrenleuchte?
A: Anwendungen umfassen: Ersatz für Leuchtstofflampen NCF; Lebensmittelverarbeitungsanlagen; Chemiefabriken; Tierställe; Autowaschanlagen; Außen- und Innenbereiche.
