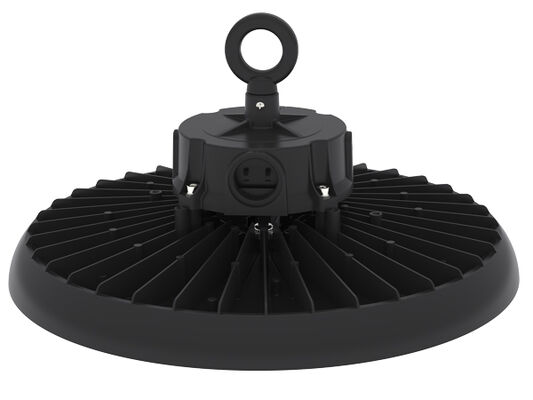

* ADC12 Al-Druckguss, integral geformtes Schmieden, ausgezeichnete Wärmeleitfähigkeit;
* SAN'AN / LUMILEDS SMD2835-LEDs mit hoher Helligkeit, DUALRAYS-eigener Treiber oder SOSEN / -Treiber optional;
* Schutzart IP65 / IK08;
* 60°/90°/120°Abstrahlwinkel optional;
* Korrosionsbeständige Pulverbeschichtung;
*Mehrere Installationen: Schlaufenaufhängung, Deckenmontage, Wandmontage;
* Verschiedene intelligente Steuerungen: 1–10 V, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
* 3 CCT optional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP-schaltbare Stromversorgung als Standard (100 % – 80 % – 60 %);
* Keine UV- oder IR-Strahlung und völlig frei von Quecksilber;
* L80/B10 bei 56.000 Stunden;
* Maßgeschneiderte Unterstützung für spezielle Projekte;
Optionen:
> Treiber: DUALRAYS Eigenentwickelter integrierter Treiber, schlankes Design, langlebig und kompakt.
> 3 CCT optional;
> DIP-schaltbare Leistung (100 %–80 %–60 %);
> Steuerung und Dimmung: 1–10 V, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
> Reflektor: PC-Reflektor mit / ohne Abdeckung. Rohrmontage.
> Installation: Schlaufenaufhängung, Deckenmontage, Wandmontage;
> Ersatz für herkömmliche HID- oder MH-Lichtquellen;
> Fabrikhallen und Produktionsflächen;
> Lager- und Logistikhallen;
> Baumärkte und Megastores;
> Stadien und andere Sportanlagen;
> Herkömmlicher Lampenaustausch;

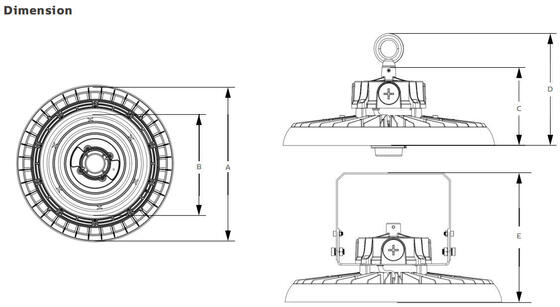

| Leistung/W Größe A / mm Größe B / mm Größe C / mm Größe D / mm Größe E / mm |
| 100 φ250 φ184 119 166,5 197 |
| 150 φ290 φ226119 166,5 197 |
| 200 φ330 φ265119 166,5 197 |
| Allgemeines System |
Gehäusematerial: Hochdruck-ADC12-Aluminiumdruckguss EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 gemäß der Norm UNE EN 1706 pulverbeschichtet |
| Diffusormaterial: Gespritztes PC gemäß der Norm UNE-EN ISO 294-2:2019, UV-Filter bedingt (IK08) |
| Gehäusefarbe: Metallic-Schwarz (RAL9017), andere Farben optional |
| Dichtungen: Silikonschaum |
| Wärmeableitung der LEDs: Durch den rippenlosen ADC12 AL-Leuchtenkörper, ohne leitfähige Flüssigkeiten. Passive Konvektionsableitung sorgt für thermischen Kontakt mit den LED-Modulen durch eine hochleitfähige bleifreie Lotpaste |
| Optisches System: Linsenoptik, PC/Alu-Reflektor optional |
Oberfläche: Polyester-Pulverlackierung, elektrostatisch aufgesprüht und im Ofen sublimiert, beständig gegen
Korrosion |
| Empfohlene Montagehöhe: 5 - 15 Meter |
| Wartung: LED nicht austauschbar, Treiber austauschbar |
| Treiber: Konstantstrom mit optionaler Leistung über DIP-Schalter einstellbar, in Leuchte eingebettet, vorverkabelt |
| Dimmsteuerung: EIN-AUS | 1-10V Dimmung | DALI-2 | Zigbee |
| IP (Schutzart): IP65 |
| IK (Schlagfestigkeit): IK08 |
| Schutzklasse: Klasse Ⅰ |
| Glühdraht: 750 °C (unter 30 Sekunden) |
| Kabelverschraubung: Kunststoff M20x1,5 – IP68 | Kunststoff M25x1,5 – IP68 (optional) |
| Installation: Schlaufenaufhängung | Halterungsmontage |
Intelligente Funktion: PIR-Sensor mit Tageslichtschwelle Mikrowellensensor mit Tageslichtschwelle oder Tageslicht
Ernte | Notfall |
| Lichtleistungsverhältnis nach oben: ULOR 0 |
| Lichtleistungsverhältnis nach unten: DLOR 100 % |
| Elektrisches System |
| Elektrischer Anschluss: 0,3 m 3 x 1,0 mm2 als Ständer, max. 3 x 2,5 mm2 + 2 x 1,5 mm2 Dimmkabel, freie Kabelenden, Kabel in maßgeschneiderter Länge mit EU/AU/US-Stecker als Option |
| Hauptspannung: 100–277 VAC/50/60 Hz, 140–280 VDC |
| Leistungsfaktor (PF): ≥0,97 |
| Gesamte harmonische Verzerrung (THD): <20 % |
| Überspannungsschutz: DM: 6 kV, CM: 6 kV, Kriterium B |
SPD (optional): Typ 2, 10 kV und 20 kA Überspannungsschutz. Reihenschaltung mit Thermosicherung
Trennschalter für einen wirksameren Schutz am Ende seiner Lebensdauer |
| Ausgangstyp: Nicht SELV (nicht isoliert) |
| Flimmerfaktor: ＜1 % Wahrnehmbarkeit stroboskopischer Effekte (Pst) ＜1 |
| Stroboskopische Sichtbarkeitsmessung (SVM): <0,4 |
| Wahrnehmbarkeit stroboskopischer Effekte (Pst): <1 |
| Leuchtenleistung B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modul über LSS-Leistungsschalter 150 W 4 6 6 10 |
| 200W 3 5 6 8 |
| Photometriesystem |
| LEDs: SMD2835 (1W) |
|
CCT (Ähnliche Farbtemperatur): Einzel-CCT (3000 K | 4000 K | 5000 K | 5700 K | 6500 K)
3CCT optional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K zur Auswahl)
|
| CRI (Farbwiedergabeindex): >80Ra für Standard (>90Ra für höheren CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| EWG (Energieeffizienzklasse): A++ |
| SDCM (Standardabweichung der Farbanpassung): <5 (SDCM<3 optional) |
|
UGR (4H, 8H): 33,9 (Kreuz)
33,9 (Längs)
|
| Abstrahlwinkel: 60° | 90° | 120° optional |
| Durchschnittliche Lebensdauer der Leuchte: 56.000 Stunden (L80B10) |
| Lumenerhaltung bei EOL >70 % |
| Lichtausbeute: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Optional |
| Nennleistung: 100 W DIP (60/80 W/100 W), 150 W DIP (100 W/120 W/150 W), 200 W DIP (120 W/150 W/200 W). |
| (PRO) Max. 15.000 lm max. 22.500 lm max. 30.000lm |
|
Gelieferte Lumen
@ 5000K, CRl>80 (PRIME) Max. 17.000 lm max. 25.500 lm max. 34.000lm
|
| (ULTRA) Max. 19.000 lm max. 28.500 lm max. 38.000lm |
| Betriebszustand |
| Betriebstemperatur/Luftfeuchtigkeit: -30 bis +60 °C (-22 bis 140 °F) / 5 bis 85 % relative Luftfeuchtigkeit, nicht kondensiert |
| Lagertemperatur/Luftfeuchtigkeit: -30 bis +80 °C (-22 bis 176 °F) / 5 bis 85 % relative Luftfeuchtigkeit, nicht kondensiert |
| Durchschnittliche LED-Nutzzeit L80B10: ≥100.000 Stunden |
| Nennlebensdauer (Tp <70℃): Bis zu 100.000 Stunden |
| Fahrer-MTBF: 198.000H, MIL-HDBK-217F (25℃) |
| Vibrationsbeständig: 10 ~ 500 Hz, 5 G 12 Min. / 1 Zyklus, Zeitraum für 72 Min. Jeweils entlang der X-, Y- und Z-Achse |
| Akustischer Lärm: <25 dB (30 cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre (verlängerbar auf bis zu 7 Jahre) |
| Zertifizierungen |
| Globales Zertifikat: ENEC | CE | RoHS | D-Mark | KEMA-KEUR gelistet, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5 %, 5000 K und CRl>80.
* Lichtstrahl, Lichtintensitätsverteilung und Lichteffizienz wurden gemäß der Norm EN ISO 17025:2005 für die Normreihe EN13032 und der Norm LM-79 untersucht.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes finden Sie im Produktdatenblatt.
* Aufgrund der LED-Binning können sich die Werte ändern.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 4000K/80Ra, 10 % höherer Wirkungsgrad bei 70Ra
1. Schalten Sie zuerst die Leuchte AUS.
2. Entfernen Sie die IP65-Abdeckung vorsichtig von Hand.
3. Stellen Sie den Schiebeschalter von Hand auf die gewünschte Einstellung ein – verwenden Sie KEIN Metallwerkzeug.
4. Bringen Sie die IP65-Abdeckung wieder an.
5. Schalten Sie die Leuchte ein.

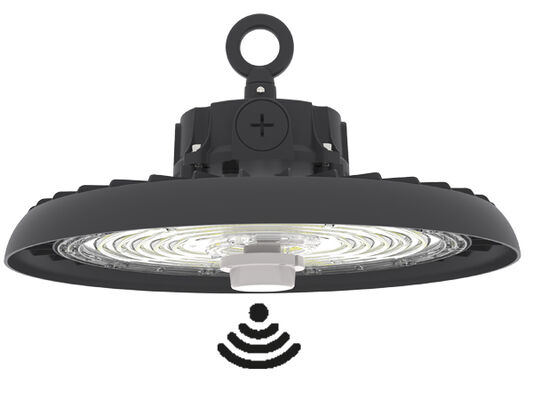

Entfernen Sie die Abdeckung. Anbringen des Sensorgeräts. Fertig.
Befestigung / Sicherung der Schlaufe. Haken-/Schlaufenbefestigung.

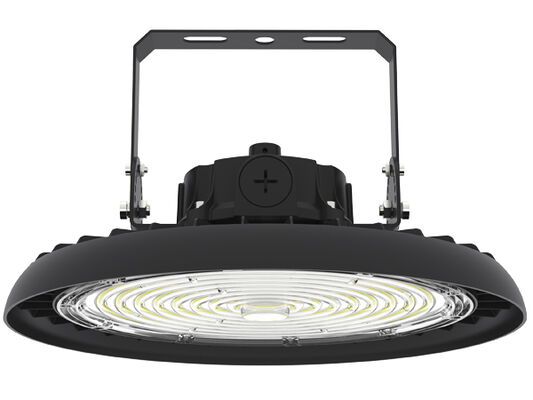

Befestigungswinkel an der Leuchte. Aufputz-/Deckenmontage.
Schalten Sie den Strom aus und schließen Sie das Wechselstromkabel an.
Dimmanschluss (mit dimmbarem Treiber)
1.Kompatibel mit 0–10 V Dimmung.
2. Schließen Sie die Drähte wie oben abgebildet an.
| Leistung/W Innenkarton Außenkarton Menge“/CTN Einheit NW GW/Karton |
| 100 260x260x150mm 790x273x282mm 5PCS 2,3Kg 14,2Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2,5Kg 14,6Kg |
| 150 350 x 350 x 150 mm 790 x 363 x 372 mm 5 Stück 2,8 kg 15,2 kg |
Bitte lesen Sie vor der Installation alle folgenden Anweisungen:
* Um einen Stromschlag zu vermeiden, stellen Sie bitte vor der Installation sicher, dass die Stromversorgung ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß dem National Electrical Code und den entsprechenden örtlichen Vorschriften installiert und betrieben werden.
* Packen Sie die Lampe sorgfältig aus, untersuchen Sie sie, melden Sie etwaige Schäden und bewahren Sie das gesamte Verpackungsmaterial auf, falls ein Teil des Produkts während des Transports beschädigt wurde.
* Wenn die Lampe beschädigt ist, verwenden Sie sie nicht!
Stellungnahme:
Gemäß dem internationalen Standard für LED-Leuchten behauptet DUALRAYS hier offiziell, dass Produkte der DUALRAYS LED Highbay Light (UFO Highbay)-Serie nur in neutralen Innen- oder Halbaußenumgebungen eingesetzt werden dürfen. Mittlerweile verspricht DUALRAYS volle Garantie für die Produkte.
Jegliche Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hohem Salzgehalt, hohem Ammoniakgehalt usw., ist ohne die offizielle Bestätigung des Herstellers nicht zulässig. Sollte es zu einer fehlerhaften Anwendung kommen, ist die Garantie nicht mehr gewährleistet.
