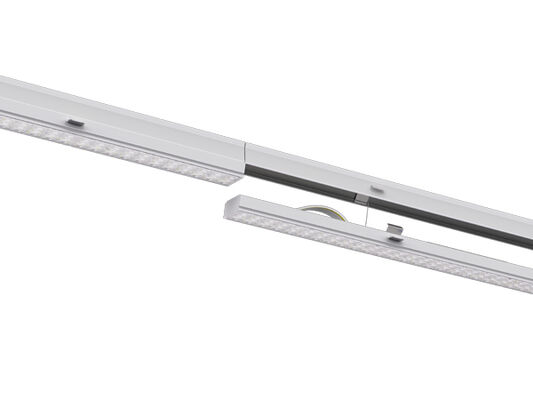

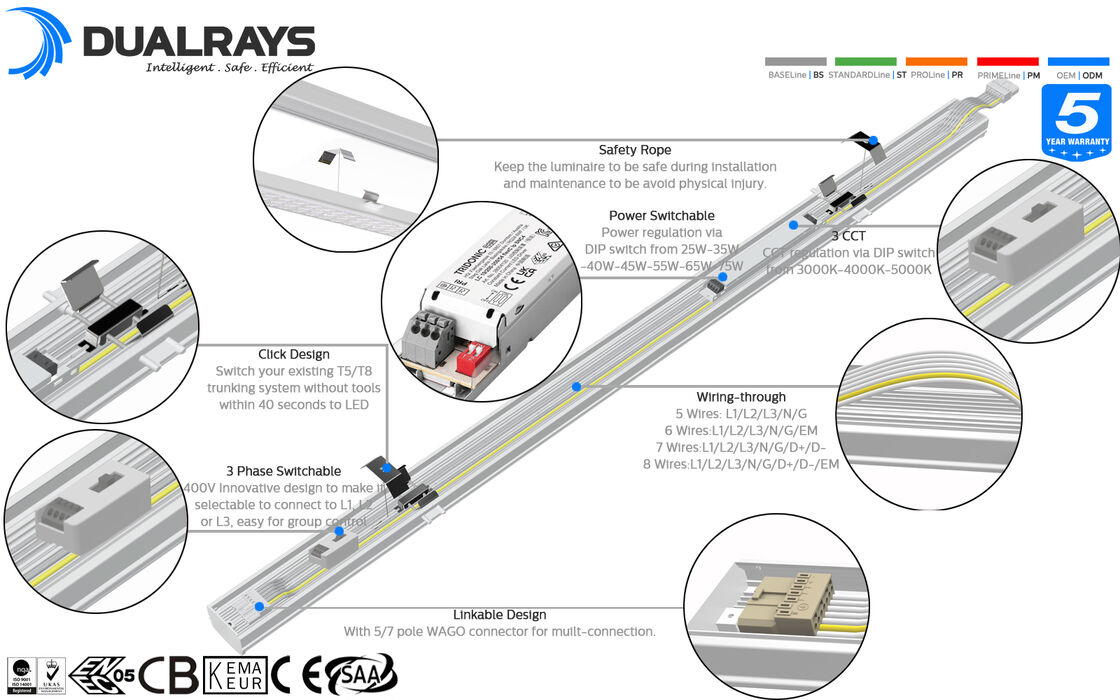

75 W Universal-LED-Linear-Nachrüstleuchte mit 160 LPW für T5/T8-Leuchtstofflampen-Ersatz. Kompatibel mit den führenden Stammmarken AEG, Philips, Siteco, Regiolux, Trilux, Ridi, Zumtobel, Siemens, Thorn
Das RM5-Linear-Nachrüstmodul wurde entwickelt, um vorhandene T5/T8-Leuchtstofflampen in Schienensystemen zu ersetzen.

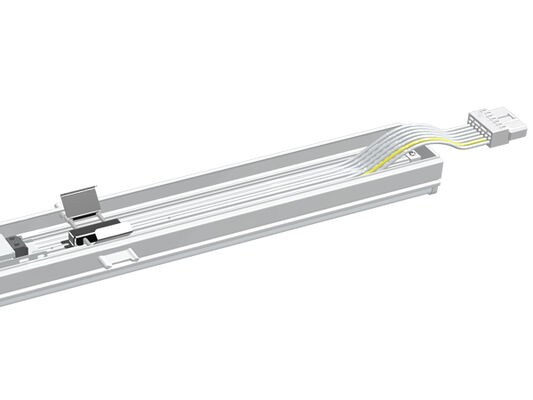

Bei herkömmlichen Leuchtstofflampen können die Originaldrähte in der Hauptschiene eingerastet werden, und das verbindbare Durchgangskabel wird von WAGO im Modul entwickelt
Anschlüsse.
Es funktioniert mit fast allen in den letzten 25 Jahren installierten Kofferraumschienensystemen und ist eine perfekte Nachrüstlösung, um die alten 2 x 36 W, 1 x 58 W und 2 x 58 W T5/T8-Leuchtstofflampen mit und ohne Reflektoren zu ersetzen.
Schnelle Installation, einfacher Austausch mit dem vorhandenen Kofferraumsystem ohne Werkzeug innerhalb von 40 Sekunden.
Es sind keine physischen Änderungen am vorhandenen Kanalsystem erforderlich, sondern nur Plug-and-Play
Hauptmerkmale und Spezifikationen
- SMD2835-LEDs mit hoher Helligkeit, 0,5 W, 75 LM, TRIDONIC/PHILIPS/BOKE-Treiber mit DIP-Schalter;
- Kompatibel mit 95 % der führenden Kabelkanalsysteme, die in den letzten 25 Jahren installiert wurden;
- Ideale Nachrüstlösung zum Ersetzen bestehender T5/T8-Leuchtstofflampen oder LED-Röhren mit und ohne Reflektoren mit 2 x 36 W, 1 x 58 W und 2 x 58 W;
- 30/60/90/110/Double 25/25L/25R, 120 (mit PC-Abdeckung) Optik optional;
- Schutzart IP40/IK08;
- Es sind keine physischen Änderungen am bestehenden Trunking-System erforderlich.
- Sicherheitskette für Arbeitskosteneinsparungen und doppelte Sicherheitsgarantie reserviert;
- Verschiedene intelligente Steuerungen: 1–10 V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
- Einphasig (L/N/E) oder dreiphasig (L1/L2/L3/N/FG) Optional;
- L80/B10 bei 58.000 Stunden Lebensdauer;
- Anpassung für spezielle Projekte möglich;
Verfügbare Optionen
- Treiber: TRIDONIC / PHILIPS / BOKE Nicht-SELV-Treiber
- Steuerung und Dimmung: 1–10 V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall
- Abstrahlwinkel: 30/60/90/110/Doppel 25/25L/25R, 120 (mit PC-Abdeckung) Optik optional
- Einphasig (L/N/E) oder dreiphasig (L1/L2/L3/N/FG) Optional;

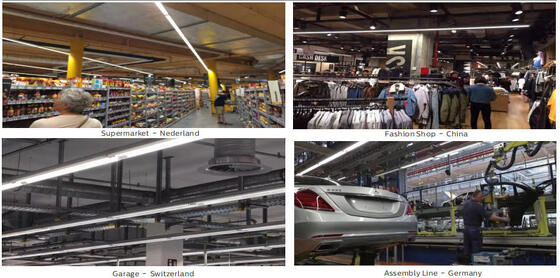

Empfohlene Anwendungen
- Große Einzelhandelsgeschäfte;
- Industriehallen;
- Lagerflächen;
- Fabrikhallen;
- Andere halbindustrielle Anwendungen;
Technische Spezifikationen
Allgemeines System
| Gehäusematerial |
Stranggepresstes Aluminium gemäß EN755-Standard |
| Diffusormaterial |

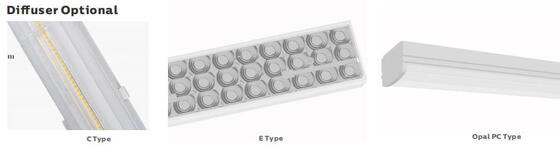

Extrudiertes PC/PMMA gemäß der Norm UNE-EN ISO 21305-1:2020, UV-Filter bedingt (IK10) |
| Gehäusefarbe |
Weiß (RAL9016), andere Farben optional |
| Gruppenkontrolle |
3-phasig umschaltbar Optional, L1 /L2 /L3 kann per DIP-Schalter geändert werden |
| Wärmeableitung von LEDs |
Durch den lamellenlosen Leuchtenkörper 6063 AL, ohne leitfähige Flüssigkeiten. Passive Konvektionsableitung sorgt für thermischen Kontakt mit LED-Modulen durch hochleitfähige bleifreie Lotpaste |
| Lampentyp |
LED austauschbar |
| Lichtausgang |
Direkt |
| Empfohlene Montagehöhe |
2 - 12 Meter |
| Wartung |
Treiber/Objektiv mit Schraube öffnen/schließen |
| Treiber |
Konstantstrom mit über DIP-Schalter einstellbarer Leistung, eingebettet in die Leuchte, vorverdrahtet |
| Dimmsteuerung |
EIN-AUS | 1-10V Dimmung | DALI-2 | Netz | Zigbee | Casambi |
| IP-Bewertung |
IP40 |
| IK-Bewertung |
IK08 |
| Schutzklasse |
Klasse I |
| Glühdraht |
850°C (unter 30s) |
| Kabeleinführung |
H05RN-F 3*2,5mm2 | H05RN-F 5*2,5 mm2 (maximaler Querschnitt 4,0 mm2) |
| Installation |
Direkter Ersatz |
| Intelligente Funktion |
Notfall |
Elektrisches System
| Durchgangsverdrahtung |
3x2,5mm2/5x2,5mm2 + 2x1,5 mm2 Dimmkabel als Ständer |
| Hauptspannung |
220–240 V Wechselstrom/50/60 Hz, 180–264 V Gleichstrom |
| Leistungsfaktor (PF) |
≥0,93 |
| Totale harmonische Verzerrung (THD) |
<10 % |
| Ausgabetyp |
Nicht SELV (nicht isoliert) |
| Flimmerfaktor |
<1 % |
| Stroboskopische Sichtbarkeitsmessung (SVM) |
<0,4 |
| Wahrnehmbarkeit stroboskopischer Effekte (Pst) |
<1 |
| Terminalverbindung |
Durchschleifverkabelung inklusive, 5/7-poliger WAGO-Stecker |
| Leuchtenleistung |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Photometriesystem
| LEDs |
SMD2835 (0,5 W) |
| CCT (Ähnliche Farbtemperatur) |
Einzelner CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT optional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K zur Auswahl)
|
| CRI (Farbwiedergabeindex) |
>80Ra für Standard (>90Ra für höheren CRI verfügbar) |
| Photobiologische Sicherheit |
RG0 (risikofrei) |
| EWG (Energieeffizienzklasse) |
A++ |
| SDCM (Standardabweichung der Farbanpassung) |
<5 (SDCM<3 optional) |
| UGR (4H, 8H) |
24,9 (Quer) 23,4 (Längs) |

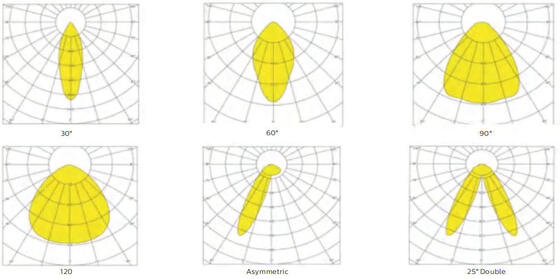

| Abstrahlwinkel |
30° | 60° | 90° | 120° | Asymmetrisch 25° L | Asymmetrisch 25° R | 25° Doppelt |
| Durchschnittliche Lebensdauer der Leuchte |
100.000 Stunden (L80B10) |
| Lumenwartung bei eol |
>70 % |
| Leuchtende Wirksamkeit |
160LPW (PROLine) Optional |
| Produkt |
RM Lineares LED-Retrofit-Modul |
| Nennleistung |
75W DIP (25~75W) |
| Gelieferte Lumen bei 5000 K, CRI>80 (PRO) |
Max. 12.000 lm |
Betriebsbedingungen
| Betriebstemperatur / Luftfeuchtigkeit |
-20~ +50℃ (-4°F ~ 122°F) / 5~85 % relative Luftfeuchtigkeit, nicht kondensiert |
| Lagertemperatur / Luftfeuchtigkeit |
-40~ +60℃ (-40°F ~ 140°F) / 5~85 % relative Luftfeuchtigkeit, nicht kondensiert |
| Durchschnittliche LED-Nutzzeit L90B10 |
≥0,96 |
| Nennlebensdauer (Tp <70℃) |
Bis zu 100.000 Stunden |
| Fahrer MTBF |
500.000 Std., MIL-HDBK-217F (25 ℃) |
| Vibrationsbeständig |
10~500 Hz, 5G 12 Min./1 Zyklus, Zeitraum für 72 Min. Jeweils entlang der X-, Y- und Z-Achse |
| Akustischer Lärm |
<25 dB (30 cm Abstand, Normalbetrieb) |
| Garantie |
5 Jahre (verlängerbar auf bis zu 7 Jahre) |
Zertifizierungen
| Globales Zertifikat |
ENEC | CE | RoHS | D-Mark | KEMA-KEUR gelistet, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5 %, 5000 K und CRI>80.
* Lichtstrahl, Lichtintensitätsverteilung und Lichteffizienz geprüft gemäß der Norm EN ISO 17025:2005 für die Normreihe EN13032 und der Norm LM-79.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes finden Sie im Produktdatenblatt.
* Aufgrund der LED-Binning können sich die Werte ändern.
* Parameter im Datenblatt angegeben für Ta=25°C, basierend auf 4000K/80Ra, 10 % höherer Wirkungsgrad mit 70Ra

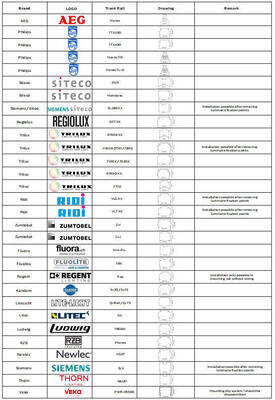

Liste kompatibler Systeme
Installations- und Sicherheitshinweise
- Um einen Stromschlag zu vermeiden, stellen Sie vor der Installation sicher, dass die Stromversorgung ausgeschaltet ist
- Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß den National Electrical Code und den entsprechenden örtlichen Vorschriften installiert und betrieben werden
- Packen Sie die Lampe sorgfältig aus und untersuchen Sie sie, melden Sie etwaige Schäden und bewahren Sie das gesamte Verpackungsmaterial auf, falls Teile während des Transports beschädigt wurden
- Wenn die Lampe beschädigt ist, verwenden Sie sie nicht!
Herstellererklärung
Gemäß dem internationalen Standard für LED-Leuchten gibt DUALRAYS offiziell an, dass die Produkte der DUALRAYS LED-Linearlicht-Serie (Linear-Retrofit-Modul) nur in neutralen Innen- oder Halbaußenumgebungen eingesetzt werden dürfen. DUALRAYS verspricht volle Garantie für die Produkte. Jegliche Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hohem Salzgehalt, hohem Ammoniakgehalt usw., ist ohne offizielle Bestätigung des Herstellers nicht zulässig. Bei einer fehlerhaften Anwendung ist die Garantie nicht mehr gewährleistet.
Unternehmensfähigkeiten
- Professionelles Team:>15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieure, leistungsstarke Produktionskapazität und QC-Managementsystem
- Zuverlässige Marke:Aufbau einer stabilen, langfristigen Zusammenarbeit mit europäischen Kunden, Lager in den Niederlanden für besseren Service
- DIALux-Simulation:Unser Engineering-Team bietet Simulationsdienste basierend auf Ihren Anwendungsparametern
- Qualitätsstandards:Alle LED-Leuchten entsprechen den CE- und RoHS-Standards mit TÜV-, ENEC-, VDE-, SAA-, C-Tick-, LM79- und LM80-Zertifizierungen
Versandinformationen
Bei kleinen Bestellungen empfiehlt sich der Expressversand. Bei Großbestellungen ist der See- oder Bahnversand (Ziel Europa) am kostengünstigsten, dauert aber länger. Für dringende Bestellungen empfehlen wir Luftfracht zum Flughafen sowie die Lieferung durch unseren Versandpartner bis zu Ihrer Haustür.
Häufig gestellte Fragen
F1: Welche Garantie gilt für die LED-Röhrenleuchte TB7?
Betreff: 5 Jahre Garantie. Sollten in diesem Zeitraum Qualitätsprobleme auf unserer Seite auftreten, übernehmen wir die Versandkosten und den Ersatz.
F2: Welche Zahlungsmethoden akzeptieren Sie?
Betreff: Wir akzeptieren mehrere Zahlungsmethoden, einschließlich Western Union, PayPal, T/T, L/C. Die Standardzahlung für Großbestellungen erfolgt per T/T: 30 % im Voraus, 70 % Restbetrag vor dem Versand. In PI bereitgestellte Bankinformationen.
F3: Was ist CRI?
Betreff: CRI (Color Rendering Index) gibt an, wie genau Farben unter dem Licht erscheinen. Ein höherer CRI bietet eine bessere Farbgenauigkeit bei höheren Kosten. Der Standard-CRI beträgt >80Ra, wobei 90Ra zu einem höheren Preis erhältlich ist.
F4: Kann ich das Gehäuse nur einzeln kaufen?
Betreff: Wir liefern nur komplette Leuchtenkörper, es sind jedoch SKD/CKD-Optionen (Semi-Knocked Down/Completely Knocked Down) verfügbar.
F5: Gibt es günstige Versandkosten für den Import in unser Land?
Betreff: Für kleine Bestellungen wird der Expressversand empfohlen. Bei Großbestellungen ist der See- oder Bahnversand (Ziel Europa) am kostengünstigsten. Für dringende Bestellungen wird die Luftfracht zum Flughafen plus Lieferservice empfohlen.
F6: Können wir Unterstützung bekommen, wenn wir unsere eigene Marktposition haben?
Betreff: Bitte teilen Sie uns Ihre detaillierten Marktanforderungen mit. Wir besprechen und unterbreiten hilfreiche Vorschläge, um die beste Lösung für Sie zu finden.
F7: Welche Dimmfunktionen sind verfügbar?
Betreff: DALI, PIR, 1–10 V Dimmung verfügbar. Integrierter Tageslichtsensor für intelligente Steuerungsmöglichkeiten verfügbar.
F8: Für welche Anwendungen eignet sich Ihre TB7 LED-Röhrenleuchte?
Betreff: Zu den Anwendungen gehören: Ersatz für fluoreszierendes NCF; Lebensmittelverarbeitungsbetriebe; Chemieanlagen; Tierstalllager; Autowaschplätze; Außen- und Innenstandorte.
