Schaltbares Universal-LED-Leichtmodul mit 160 LPW für T5/T8 Fluoreszenzersatz mit 3-phasigen Schaltbaren DALI-Dimm- und Notfallfunktionen

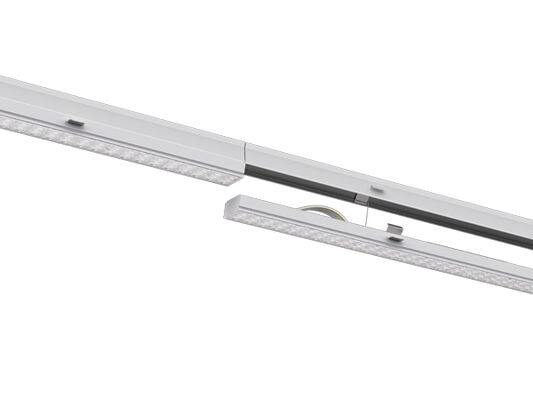

Das RM5 lineare Retrofit-Modul wurde entwickelt, um bestehende T5/T8 Leuchtstoffleuchten auf Schienensystemen zu ersetzen.

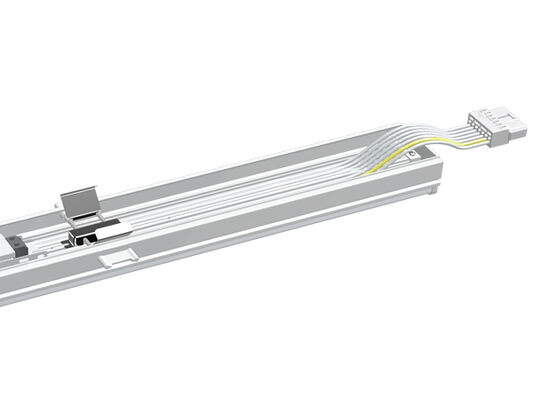

Für die herkömmlichen Leuchtstoffleuchten können die ursprünglichen Drähte in der Rumpfbahn geschnappt werden, und das vernetzbare Kabel wird innerhalb des Moduls durch WAGO entworfen.
Verbindungen.
Es funktioniert mit fast allen Trunk-Rail-Systemen, die in den letzten 25 Jahren installiert wurden, eine perfekte Nachrüstung, um das alte 2 x 36w, 1 x 58w und 2 x 58w T5/T8 Fluoreszenzlicht mit und ohne Reflektoren zu ersetzen.

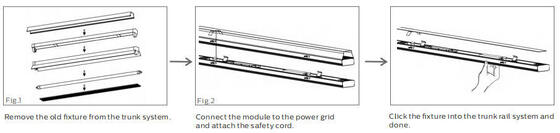

Schnelle Installation, einfacher Austausch mit dem bestehenden Trunk-System ohne Werkzeuge innerhalb von 40 Sekunden.
Keine physischen Änderungen sind notwendig, nur plug and play.
Hauptmerkmale und Spezifikationen
- High Brightness SMD2835 LEDs 0.5W 75LM TRIDONIC/PHILIPS/BOKE Driver mit DIP Switchable;
- Kompatibel mit 95% der führenden Trunking-Systeme, die in den letzten 25 Jahren installiert wurden.
- Ideal Retrofit Solution to Replace Existing 2x36W, 1x58W and 2x58W T5/T8 Fluoreszenzlampe or LED Tube Light with and without Reflectors;
- 30/60/90/110/Double 25/25L/25R, 120 (mit PC-Abdeckung) Optik Optional;
- IP40/IK08 Schutz;
- Any Physical Modifications on the Existing Trunking System ist nicht notwendig;

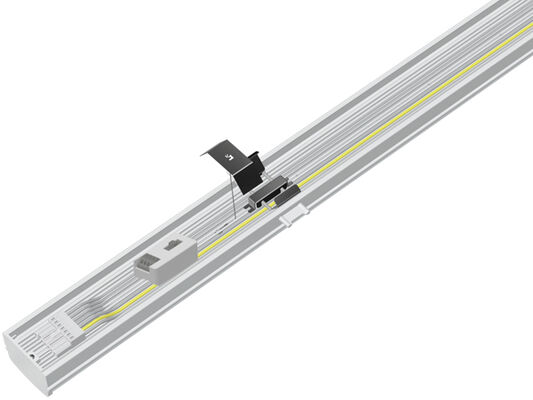

- Safety Chain Reserved for Labor Cost Saving and Double Safety Assurance (Sicherheitskette reserviert für Arbeitskostenersparnis und doppelte Sicherheitssicherung);
- Various Intelligent Control: 1-10V, DALI, Motion Sensor, Daylight Sensor, Zigbee und Notfall;
- Einheitliche Phase (L/N/E) oder Drei-Phase (L1/L2/L3/N/FG) Optional;
- L80/B10 @ 58.000h hours lifespan;
- Customization für spezielle Projekte;
Verfügbare Optionen
- - Das ist nicht wahr.
- Controls and Dimming: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall
- Beam Angles: 30/60/90/110/Double 25/25L/25R, 120 (mit PC Cover) Optik Optional
- Einheitliche Phase (L/N/E) oder Drei-Phase (L1/L2/L3/N/FG) Optional;
Empfohlene Anwendungen
- Großhandelsgeschäfte;
- Industriehallen;
- Warehouse Spaces;
- Die Fabrikhalle.
- Andere Semi-industrielle Anwendungen;
Technische Spezifikation
Allgemeines System
| Wohnmaterial |
Extrudiertes Aluminium gemäß der EN755 Norm |

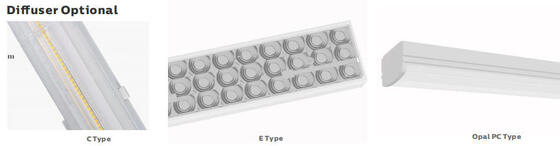

| Diffusormaterial |
Extruded PC/PMMA according to UNE-EN ISO 21305-1:2020 standard, UV filter conditional (IK10) |
| Farbe des Gehäuses |
Weiß (RAL9016), andere Farben optional |
| Gruppenkontrolle |
3-Phase Switchable Optional, L1 / L2 / L3 kann durch DIP Switch geändert werden |
| LEDs thermische Dissipation |
Passive convection dissipation ensuring thermal contact with LED modules through high-conductivity Lead-free solder paste (LED-Modul mit hoher Leitungskraft) |
| Typ der Leuchte |
LED wechselbar |
| Licht-Ausgang. |
Direkt |
| Empfohlene Höhe |
Zwei bis zwölf Meter. |
| Instandhaltung |
Driver / Lens Open / Close mit Schraube |
| Fahrer |
Constant current with power adjustable via DIP switch, eingebettet in eine Leuchte, vorverkabelt |
| Dimming-Steuerung |
Einmal abgeschaltet. Einmal abgeschaltet. Einmal abgeschaltet. |
| IP-Bewertung |
IP40 |
| IK-Bewertung |
IK08 |
| Schutzklasse. |
Klasse I |
| Glow Wire. |
850 °C (unter 30 °C) |
| Eintritt der Kabel |
H05RN-F 3 mal 2,5 mm2 H05RN-F 5 mal 2,5 mm2 (Maximalbereich 4,0 mm2) |
| Einrichtung |
Direkter Ersatz |
| Smart-Funktion |

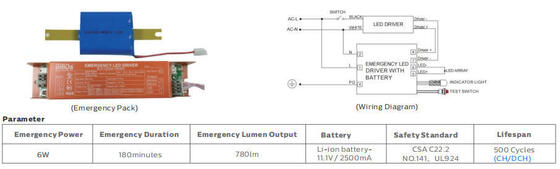

Notfall |
Elektrische Anlage
| Durch-Verkabelung. |
3x2.5mm2/5x2.5mm2 + 2x1.5mm2 Dimming Wire als Stand |
| Hauptspannung. |
220 bis 240 VAC/ 50/60 Hz, 180 bis 264 VVDC |
| Leistungsfaktor (PF) |
≥ 093 |
| Gesamt harmonische Verzerrung (THD) |
< 10% |
| Ausgabeart |
Nicht-SELV (nicht isoliert) |
| Flicker-Faktor |
< 1% |
| Stroboskopische Sichtbarkeitsmessung (SVM) |
< 04 |
| Perceptibility of Stroboscopic Effects (Pst) ist eine Methode, um die Wahrnehmung von Stroboskopischen Effekten zu verbessern. |
< 1 |

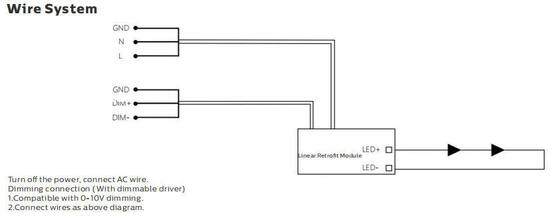

| Terminalverbindung |

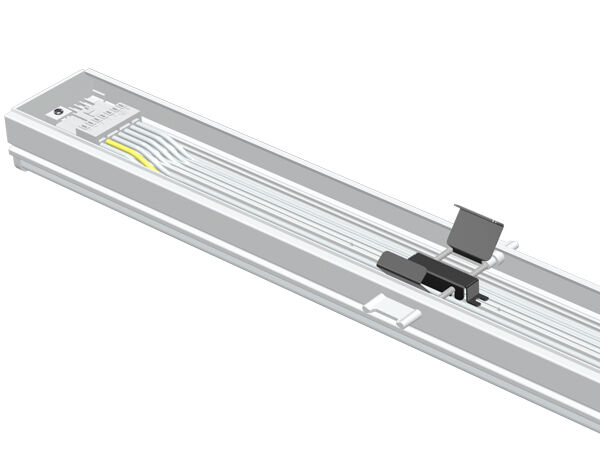

Loop-through-Verkabelung inklusive, 5/7-polliger WAGO-Anschluss |
| Luminaires Power, das ist... |
B10A. |
B16A. |
C10A. |
C16A. |
| 75 W |
18 |
29 |
26 |
42 |
Fotometrie-System
| Leuchten |
SMD2835 (0,5 W) |
| CCT (korrelierende Farbtemperatur) |
Einziger CCT.
3 CCT optional. Das ist eine Option.
|
| CRI (Farbwiedergabeindex) |
>80Ra für Standard (>90Ra für höheres CRI verfügbar) |
| Photobiologische Sicherheit |
RG0 (Freiheit von Risiken) |
| EEC (Energieeffizienzklasse) |
Ein A++ |
| SDCM (Standard Deviation of Color Matching) ist eine Kombination von SDCM und SDCM. |
Die Angabe der Angabe der Angabe der Angabe ist nicht erforderlich. |
| UGR (4H, 8H) |
24.9 (Kreuz) 23.4 (Längsrichtung) |

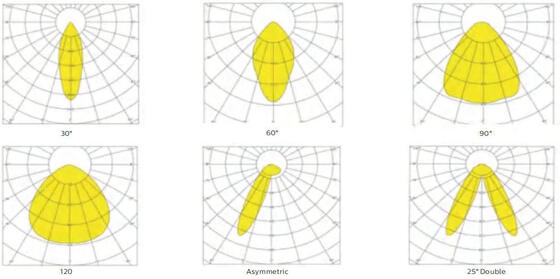

| Winkel des Strahls |
30° 60° 90° 120° Asymmetrisch 25° L Asymmetrisch 25° R 25° Doppel |
| Durchschnittliche Luminaire Nutzungsdauer |
100- Ich habe eine L80B10. |
| Lumen-Wartung bei E.O.L. |
> 70% |
| Lichtwirksamkeit |
160LPW (PROLine) Optional |
| Erzeugnis |
Das ist das RM Linear LED Retrofit Modul. |
| Nennleistung |
75W DIP (25~75W) |
| Lumens Delivered @ 5000K, CRI>80 (PRO) |
Max. 12.000 ml. |
Betriebsbedingungen
| Operation Temperatur / Feuchtigkeit |
-20~+50°C (-4°F~122°F) /5~85% RH, nicht kondensiert |
| Speichertemperatur / Feuchtigkeit |
-40 °C bis +60 °C / 5 °C bis 85% RH, nicht kondensiert |
| Durchschnittliche LED Nutzungszeit L90B10 |
≥ 096 |
| Rated Nominal Lifetime (Tp < 70°C) |
Bis zu 100.000 H. |
| Fahrer MTBF |
500- Das ist nicht wahr. |
| Schwingungsbeständig |
10~500Hz, 5G 12min / 1cycle, Periode für 72min. Jeder entlang der X, Y, Z Achsen |
| Akustische Geräusche |
Das ist ein sehr schwieriger Fall. |
| Garantie |
5 Jahre (erweiterbar bis zu 7 Jahre) |
Zertifizierungen
| Global Zertifikat |
Sie sind in der Lage, sich zu beweisen, dass Sie ein gutes Unternehmen sind, wenn Sie sich für ein gutes Unternehmen entscheiden. |
| Sicherheitsrichtlinien |
Das ist ein sehr schwieriger Fall. |
| EMC-Richtlinien |
Ich bin der Meinung, dass es eine gute Idee ist. |
| Andere Richtlinien |
Das ist die IEC 62262. |
* Luminous flux tolerance, Power tolerance und Farbtemperatur tolerance ±5%, 5000K und CRI>80.
* Lighting beam, light intensity distribution and light efficiency examined in accordance with EN ISO 17025:2005 norm for EN13032 norm series and LM-79 norm.
* Aktuelle Produktinformationen und allgemeine Gewährleistungsbedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen über Leuchtstofffluxe und -kräfte für einzelne Indizes werden auf dem Produktdatenblatt angezeigt.
* Die Werte können aufgrund von LED-Bindungen geändert werden.
* Parameters in data sheet given for Ta=25°C, based on 4000K/80Ra, 10% efficiency higher with 70Ra

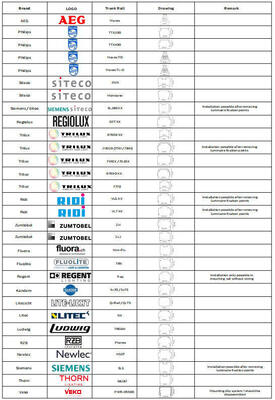

Compatible System List ist nicht verfügbar.
Installations- und Sicherheitsanweisungen
- Um einen elektrischen Schock zu vermeiden, stellen Sie sicher, dass die Stromversorgung vor der Installation abgeschaltet ist.
- Lampen sollten von qualifizierten Elektrikern oder Technikern in Übereinstimmung mit National Electrical Code und entsprechenden lokalen Codes installiert und betrieben werden.
- Unpack und untersuchen Sie die Lampe sorgfältig, melden Sie jeglichen Schaden und speichern Sie alle Verpackungsmaterialien, wenn irgendein Teil während des Transports beschädigt wurde.
- Wenn die Lampe beschädigt ist, benutzen Sie sie nicht!
Hersteller-Statement
Laut dem Internationalen Standard für LED-LeuchtenDUALRAYS behauptet offiziell, dass die DUALRAYS LED Linear Light (Linear Retrofit Module) -Serie-Produkte nur in einer neutralen Umgebung verwendet werden dürfen.Dualrays verspricht eine volle Garantie für die Produkte.ist nicht erlaubt ohne offizielle Bestätigung vom HerstellerWenn irgendeine Fehlanwendung auftritt, ist die Garantiepolitik nicht mehr garantiert.
Kapazitäten des Unternehmens
- Profi-Team:>15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieure Team, leistungsstarke Produktionskapazität und QC Management System
- Zuverlässige Marke:Established stable long-term cooperation with Europe customers, Warehouse in Netherlands für besseren Service
- Die Dialux-Simulation:Unser Engineering-Team bietet Simulationsdienste auf Basis Ihrer Anwendungsparameter.
- Qualitätsstandards:Alle LED-Leuchten entsprechen CE, RoHS Standards mit TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 Zertifizierungen
Schifffahrtsinformationen
Für kleine Bestellungen wird Expressversand empfohlen. Für große Bestellungen ist See- oder Zugversand (Europa-Destination) kostengünstig, dauert aber länger.Wir empfehlen Luftfracht zum Flughafen plus unsere Lieferpartner Lieferung an Ihre Tür..
Häufig gestellte Fragen
F1: Wie lautet die Garantie für das LED-Rohrlicht TB7?
RE: 5 Jahre Garantie. Wenn irgendwelche Qualitätsprobleme auf unserer Seite während dieses Zeitraums auftreten, werden wir die Versandkosten und den Ersatz decken.
Q2: Welche Zahlungsmethoden akzeptieren Sie?
RE: We accept multiple payment methods including Western Union, PayPal, T/T, L/C. Standard payment for bulk orders is T/T: 30% in advance, 70% balance before shipment. Bank information provided in PI.
F3: Was ist CRI?
RE: CRI (Color Rendering Index) zeigt, wie genau Farben unter dem Licht erscheinen.mit 90Ra zur Verfügung zu höheren Kosten.
Q4: Kann ich nur das Gehäuse separat kaufen?
RE: Wir liefern nur komplette Leuchten, aber SKD/CKD (Semi-Knocked Down/Completely Knocked Down) Optionen sind verfügbar.
Q5: Gibt es billige Versandkosten, um in unser Land zu importieren?
RE: For small orders, express shipping is recommended. For bulk orders, sea or train shipping (Europe destination) is most cost-effective. For urgent orders, express shipping is recommended. For small orders, express shipping is recommended. For bulk orders, sea or train shipping (Europe destination) is most cost-effective. For urgent orders, express shipping is recommended. Für kleine Bestellungen wird Expressversand empfohlen.Luftfracht zum Flughafen plus Lieferdienst wird vorgeschlagen..
Q6: Können wir Unterstützung bekommen, wenn wir unsere eigene Marktposition haben?
RE: Bitte informieren Sie uns über Ihre detaillierten Marktanforderungen.
F7: Welche Dimming-Funktionen sind verfügbar?
RE: DALI, PIR, 1-10V Dimming verfügbar.
Q8: Was sind die Anwendungen Ihrer TB7 LED Tubular Light?
RE: Applications include: Replacement for fluorescent NCF; Food Processing Plants; Chemical Facilities; Animal Stable Warehouses; Car Washing Places; Outdoor & Indoor Locations.
