Click-fast 75W DIP-schaltbare RM5 Universal LED-Nachrüstmodul Schalten Sie Ihr bestehendes T5/T8-Tragschienensystem werkzeuglos Mit 5/7-poligem WAGO-Anschluss für Mehrfachverbindung

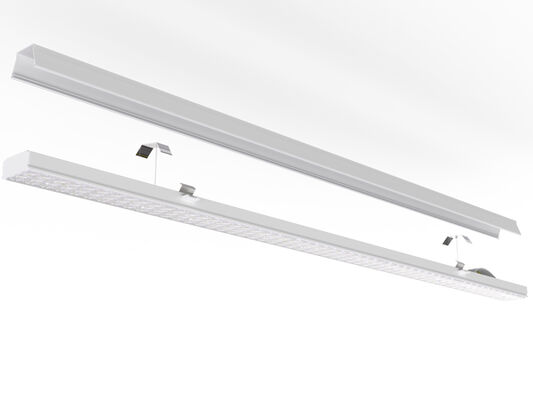

Das RM5 Linear-Nachrüstmodul wurde entwickelt, um bestehende T5/T8-Leuchtstofflampen an Schienensystemen zu ersetzen.
Für die herkömmlichen Leuchtstofflampen können die Originalkabel in der Tragschiene abgeklemmt werden, und die durchverkabelbare Verbindung ist im Modul über WAGO integriert
Anschlüsse.
Es funktioniert mit fast allen Tragschienensystemen, die in den letzten 25 Jahren installiert wurden, eine perfekte Nachrüstlösung zum Ersetzen der alten 2 x 36 W, 1 x 58 W und 2 x 58 W T5/T8-Leuchtstofflampen mit und ohne Reflektoren.

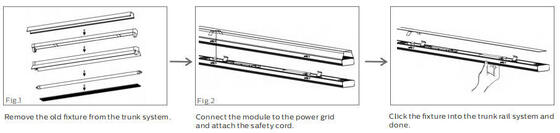

Schnelle Installation, einfacher Austausch des bestehenden Tragschienensystems ohne Werkzeug innerhalb von 40 Sekunden.
Es sind keine physischen Modifikationen am bestehenden Tragschienensystem erforderlich, einfach Plug-and-Play
Hauptmerkmale & Spezifikationen
- Hochhelle SMD2835 LEDs 0,5W 75LM TRIDONIC/PHILIPS/BOKE Treiber mit DIP-Schalter;
- Kompatibel mit 95 % der führenden Tragschienensysteme, die in den letzten 25 Jahren installiert wurden;
- Ideale Nachrüstlösung zum Ersetzen bestehender 2x36W, 1x58W und 2x58W T5/T8 Leuchtstofflampen oder LED-Röhren mit und ohne Reflektoren;
- 30/60/90/110/Doppelt 25/25L/25R, 120 (mit PC-Abdeckung) Optiken optional;
- IP40/IK08 Schutz;
- Keine physischen Modifikationen am bestehenden Tragschienensystem erforderlich;
- Sicherheitskette für Arbeitskostenersparnis und doppelte Sicherheitsgarantie reserviert;
- Verschiedene intelligente Steuerungen: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notbeleuchtung;
- Einphasig (L/N/E) oder dreiphasig (L1/L2/L3/N/FG) optional;
- L80/B10 @ 58.000h Lebensdauer;
- Sonderanfertigungen für spezielle Projekte verfügbar;
Verfügbare Optionen
- Treiber: TRIDONIC / PHILIPS / BOKE Non-SELV-Treiber
- Steuerungen und Dimmung: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notbeleuchtung
- Abstrahlwinkel: 30/60/90/110/Doppelt 25/25L/25R, 120 (mit PC-Abdeckung) Optiken optional
- Einphasig (L/N/E) oder dreiphasig (L1/L2/L3/N/FG) optional;
Empfohlene Anwendungen
- Großflächige Einzelhandelsgeschäfte;
- Industriehallen;
- Lagerflächen;
- Fabrikhallen;
- Andere semi-industrielle Anwendungen;
Technische Spezifikationen
Allgemeines System
| Gehäusematerial |
Stranggepresstes Aluminium nach EN755-Standard |

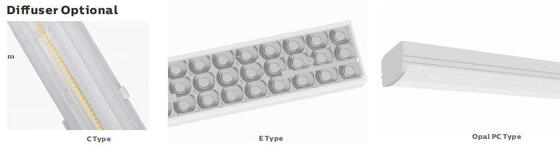

| Diffusormaterial |
Stranggepresstes PC/PMMA nach UNE-EN ISO 21305-1:2020 Standard, UV-Filter bedingt (IK10) |
| Gehäusefarbe |
Weiß (RAL9016), andere Farben optional |
| Gruppensteuerung |
3-Phasen-schaltbar optional, L1 /L2 /L3 kann per DIP-Schalter geändert werden |
| LED-Wärmeableitung |
Über rippenloses 6063 AL-Leuchtengehäuse, ohne leitende Flüssigkeiten. Passive Konvektionskühlung, die den thermischen Kontakt mit den LED-Modulen durch hochleitfähige bleifreie Lötpaste gewährleistet |
| Lampentyp |
LED austauschbar |
| Lichtaustritt |
Direkt |
| Empfohlene Montagehöhe |
2 - 12 Meter |
| Wartung |
Treiber / Linse offen / geschlossen mit Schraube |
| Treiber |
Konstantstrom mit über DIP-Schalter einstellbarer Leistung, im Leuchten integriert, vorverdrahtet |
| Dimmsteuerung |
EIN-AUS | 1-10V Dimmung | DALI-2 | Mesh | Zigbee | Casambi |
| IP-Schutzart |
IP40 |
| IK-Schutzart |
IK08 |
| Schutzklasse |
Klasse I |
| Glühdraht |
850°C (unter 30s) |
| Kabeldurchführung |
H05RN-F 3*2,5mm2 | H05RN-F 5*2,5mm2 (max. Querschnitt 4,0mm2) |
| Installation |
Direkter Austausch |
| Smarte Funktion |

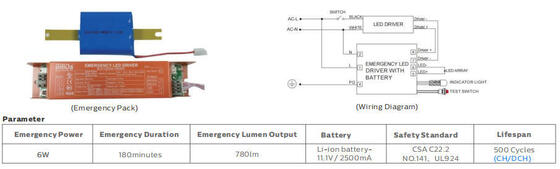

Notbeleuchtung |
Elektrisches System

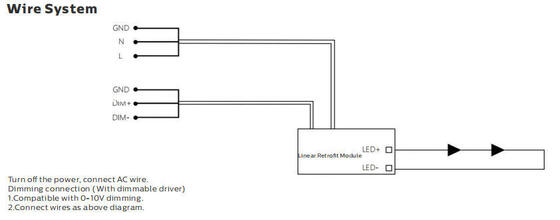

| Durchgangsverdrahtung |
3x2,5mm2/5x2,5mm2 + 2x1,5 mm2 Dimmkabel als Standard |
| Netzspannung |
220~240VAC/ 50/60Hz, 180-264VDC |
| Leistungsfaktor (PF) |
≥0,93 |
| Gesamtklirrfaktor (THD) |
＜10% |
| Ausgangstyp |
Nicht-SELV (nicht isoliert) |
| Flimmerfaktor |
＜1% |
| Stroboskopische Sichtbarkeitsmessung (SVM) |
＜0,4 |
| Wahrnehmbarkeit stroboskopischer Effekte (Pst) |
＜1 |
| Anschlussklemme |

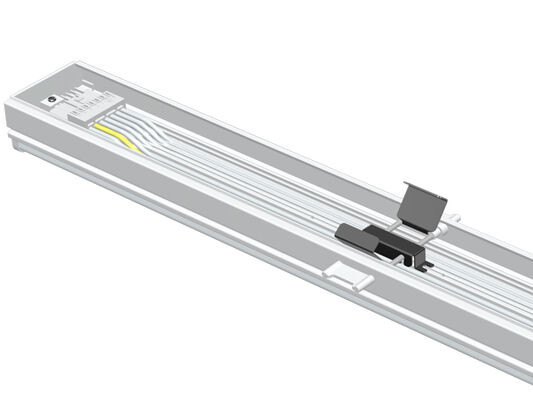

Durchgangsverdrahtung inklusive, 5/7-poliger WAGO-Anschluss |
| Leuchtenleistung |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Photometriesystem
| LEDs |
SMD2835 (0,5W) |
| CCT (Korrelierte Farbtemperatur) |
Einzel-CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT optional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K zur Auswahl)
|
| CRI (Farbwiedergabeindex) |
>80Ra für Standard (>90Ra für höhere CRI verfügbar) |
| Photobiologische Sicherheit |
RG0 (risikofrei) |
| EEC (Energieeffizienzklasse) |
A++ |
| SDCM (Standardabweichung der Farbabgleichung) |
＜5 (SDCM<3 optional) |
| UGR (4H, 8H) |
24,9 (quer) 23,4 (längs) |
| Abstrahlwinkel |
30° | 60° | 90° | 120° | Asymmetrisch 25° L | Asymmetrisch 25° R | 25° Doppel |
| Durchschnittliche nutzbare Lebensdauer der Leuchte |
100.000 Stunden (L80B10) |
| Lichtstromerhalt am Ende der Lebensdauer |
>70% |
| Lichtausbeute |
160LPW (PROLine) optional |
| Produkt |
RM Linear LED Nachrüstmodul |
| Nennleistung |
75W DIP (25~75W) |
| Gelieferte Lumen @ 5000K, CRI>80 (PRO) |
Max. 12.000lm |
Betriebsbedingungen
| Betriebstemperatur / Luftfeuchtigkeit |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RH, nicht kondensierend |
| Durchschnittliche nutzbare LED-Lebensdauer L90B10 |
≥0,96 |
| Nennlebensdauer (Tp <70°C) |
Bis zu 100.000H |
| Treiber MTBF |
500.000H, MIL-HDBK-217F(25°C) |
| Vibrationsfest |
10~500Hz, 5G 12min / 1Zyklus, Periode für 72min. Jeweils entlang der X-, Y-, Z-Achsen |
| Akustisches Rauschen |
＜25dB (30cm Abstand, Normalbetrieb) |
| Garantie |
5 Jahre (erweiterbar bis 7 Jahre) |
Zertifizierungen
| Globales Zertifikat |
ENEC | CE | RoHS | D-Mark | KEMA-KEUR gelistet, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien |
IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5%, 5000K und CRI>80.
* Lichtstrahl, Lichtintensitätsverteilung und Lichteffizienz geprüft gemäß EN ISO 17025:2005 Norm für EN13032 Normenreihe und LM-79 Norm.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind im Produktdatenblatt angegeben.
* Werte können aufgrund von LED-Binning Änderungen unterliegen.
* Parameter im Datenblatt für Ta=25°C, basierend auf 4000K/80Ra, 10% höhere Effizienz mit 70Ra

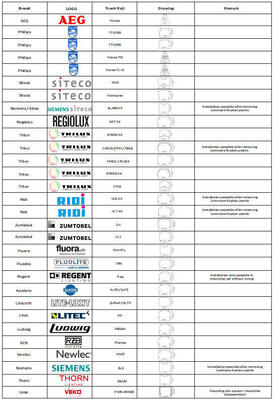

Kompatible Systemliste
Installations- und Sicherheitshinweise
- Um Stromschläge zu vermeiden, stellen Sie sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist
- Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß dem National Electrical Code und den entsprechenden lokalen Vorschriften installiert und betrieben werden
- Packen Sie die Lampe vorsichtig aus und prüfen Sie sie, melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls ein Teil während des Transports beschädigt wurde
- Wenn die Lampe beschädigt ist, benutzen Sie sie nicht!
Herstellererklärung
Gemäß dem internationalen Standard für LED-Leuchten erklärt DUALRAYS formell, dass die Produkte der DUALRAYS LED Linear Light (Linear Retrofit Module) Serie nur für den Einsatz in Innenräumen oder semi-außen neutralen Umgebungen zugelassen sind. DUALRAYS gewährt volle Garantie für die Produkte. Jegliche Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hoher Salzkonzentration, hoher Ammoniakkonzentration usw., ist ohne offizielle Bestätigung des Herstellers nicht gestattet. Bei fehlerhafter Anwendung erlischt die Garantie.
Unternehmensfähigkeiten
- Professionelles Team:>15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieure, leistungsstarke Produktionskapazität und QC-Managementsystem
- Zuverlässige Marke:Etablierte stabile langfristige Zusammenarbeit mit europäischen Kunden, Lager in den Niederlanden für besseren Service
- DIALux-Simulation:Unser Ingenieurteam bietet Simulationsdienste basierend auf Ihren Anwendungsparametern an
- Qualitätsstandards:Alle LED-Leuchten entsprechen den CE-, RoHS-Standards mit TUV-, ENEC-, VDE-, SAA-, C-Tick-, LM79-, LM80-Zertifizierungen
Versandinformationen
Für kleine Bestellungen wird Expressversand empfohlen. Für Großbestellungen ist See- oder Bahntransport (Ziel Europa) am kostengünstigsten, dauert aber länger. Für dringende Bestellungen empfehlen wir Luftfracht zum Flughafen plus Lieferung durch unseren Versandpartner zu Ihnen nach Hause.
Häufig gestellte Fragen
F1: Was ist die Garantie für die TB7 LED-Röhrenleuchte?
A: 5 Jahre Garantie. Sollten während dieser Zeit Qualitätsprobleme auf unserer Seite auftreten, übernehmen wir die Versandkosten und den Austausch.
F2: Welche Zahlungsmethoden akzeptieren Sie?
A: Wir akzeptieren verschiedene Zahlungsmethoden, darunter Western Union, PayPal, T/T, L/C. Standardzahlung für Großbestellungen ist T/T: 30% im Voraus, 70% Restbetrag vor Versand. Bankinformationen sind im PI angegeben.
F3: Was ist CRI?
A: CRI (Color Rendering Index) gibt an, wie genau Farben unter dem Licht erscheinen. Ein höherer CRI bietet eine bessere Farbgenauigkeit zu höheren Kosten. Standard-CRI ist >80Ra, mit 90Ra zu höheren Kosten verfügbar.
F4: Kann ich nur das Gehäuse separat kaufen?
A: Wir liefern nur komplette Leuchten, aber SKD/CKD (Semi-Knocked Down/Completely Knocked Down) Optionen sind verfügbar.
F5: Gibt es günstige Versandkosten für den Import in unser Land?
A: Für kleine Bestellungen wird Expressversand empfohlen. Für Großbestellungen ist See- oder Bahntransport (Ziel Europa) am kostengünstigsten. Für dringende Bestellungen wird Luftfracht zum Flughafen plus Lieferservice empfohlen.
F6: Können wir Unterstützung erhalten, wenn wir unsere eigene Marktposition haben?
A: Bitte informieren Sie uns über Ihre detaillierten Marktanforderungen. Wir werden dies besprechen und hilfreiche Vorschläge unterbreiten, um die beste Lösung für Sie zu finden.
F7: Welche Dimmfunktionen sind verfügbar?
A: DALI, PIR, 1-10V Dimmung verfügbar. Integrierter Tageslichtsensor für intelligente Steuerungsoptionen verfügbar.
F8: Was sind die Anwendungen Ihrer TB7 LED-Röhrenleuchte?
A: Anwendungen umfassen: Ersatz für Leuchtstoffröhren NCF; Lebensmittelverarbeitungsanlagen; Chemiefabriken; Tierställe; Autowaschanlagen; Außen- und Innenbereiche.
