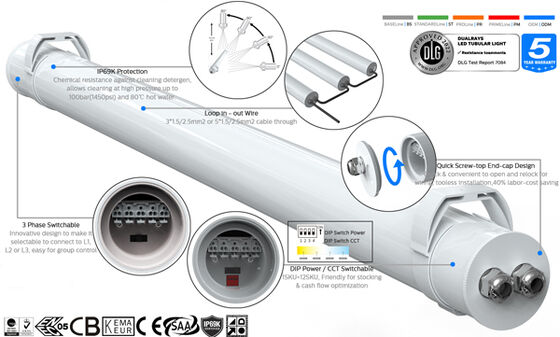

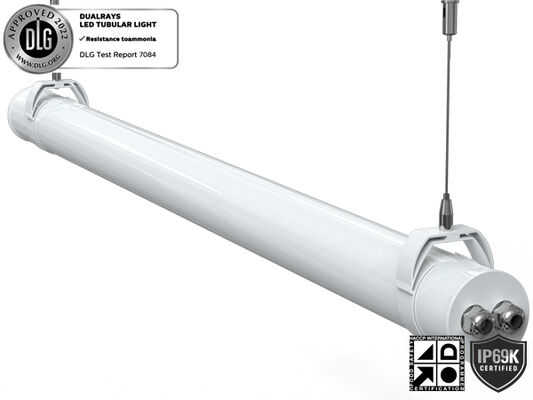

* Einheit für die Bereitstellung von LED-Lösungen mit einer hohen Leuchtstärke

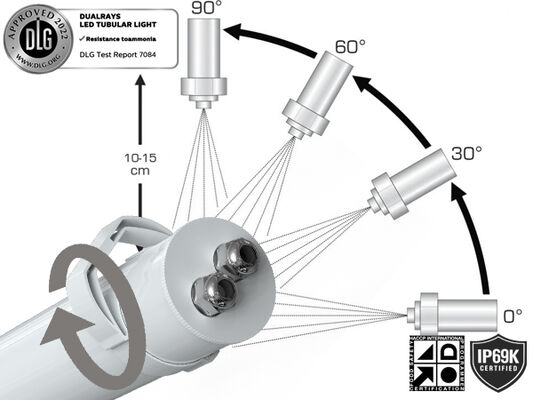

* Gegen Wasserdruck von 100 bar (± 1450 psi) und Temperatur von 80 °C;

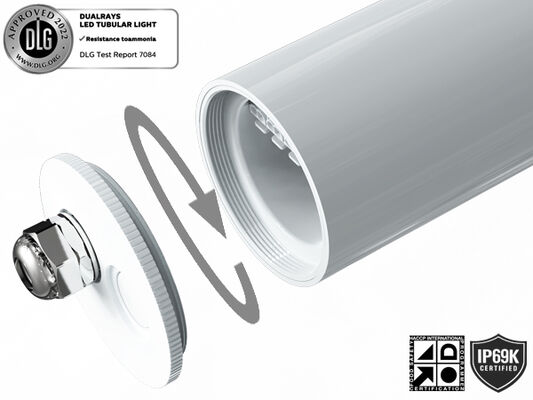

* Knob Design Endkappe, schnell und bequem zu öffnen und wieder zu sperren für die Verkabelung, die Effizienz erheblich zu verbessern und Arbeitskosten zu sparen;
* IP69K PMMA IK06 Anti-Ammonium/UV/PC IK10 UV-Schutz;
* 120°/ 200°/ 280° Lichtwinkel ist optional;

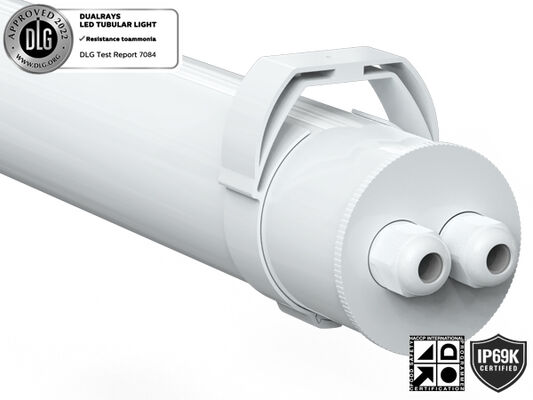

*Ein- oder Doppelverkabelungsverbindung optional;
* Mehrfache Anlagen: Aufhängung, Wandmontage, Magnethalter;
* Verschiedene intelligente Steuerungen: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
* 3 CCT ist optional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

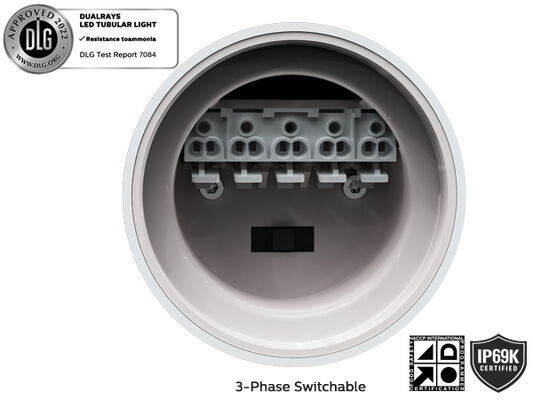

* Einphasige (L/N/E) oder dreiphasige (L1/L2/L3/N/FG) Option;
* keine UV- oder IR-Strahlen und vollständig frei von Quecksilber;
* L80/B10 @ 65.000h;
* Individuelle Unterstützung für spezielle Projekte;
Die Optionen:
> Fahrer: / TRIDONIC / BOKE Nicht-SELV-Fahrer mit optionale DIP-Technologie.
> 3 CCT freiwillig (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

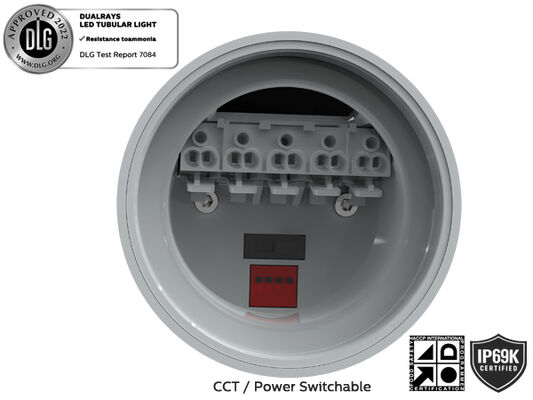

> DIP Schaltleistung;
> Steuerung und Dimming: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
> 120°/ 200°/ 280° Lichtwinkel ist optional;
> Montage: Aufhängung, Wandmontage, Magnethalter;
>Material: PC/PMMA ist optional;
> Ersatz für fluoreszierende NCF;
> Lebensmittelverarbeitungsbetriebe;
> Chemische Anlagen;
> Tierstalllager
> Autowaschanlage;
> Außen- und Innenräume;
| Länge/mm Größe A / mm Größe B / mm Größe C / mm |
| 600 2ft/600 623 78 |
| 1200 4ft/1200 122378 |
| 1500 5Fuß/1500152378 |
| Allgemeines System |
| Gehäuse: Extrudiertes PC/PMMA nach der UNE-EN-Norm ISO 21305-1:2020, UV-Filter bedingt ((IK10) |
| Diffusormaterial: Extrudiertes PC/PMMA gemäß der UNE-EN-Norm ISO 21305-1:2020, UV-Filter bedingt ((IK10) |
| Farbe des Gehäuses: Weiß (RAL9016), andere Farben optional |
| Versiegelungsgaskette: Silikonschaum |
LEDs Wärmeverlust: Durch den Finnenlosen Leuchtturm 6063 AL, ohne leitfähige Flüssigkeiten
Sicherstellung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lötpaste |
| Anti-Kondensation: Druckausgleichsventil zur Gewährleistung der Feuchtigkeitsfreisetzung,Vermeidung von Kondensation und Aufrechterhaltung der Dichtheit der Leuchten |
| Veredelung: Elektrostatisch gesprüht und im Ofen sublimiert. |
| Empfohlene Aufstellhöhe: 2 - 8 Meter |
| Wartung: Schnelle Schraubendeckung zur einfachen Montage |
| Antrieb: Konstante Strom mit optionaler Leistung, die über einen DIP-Schalter eingestellt werden kann, in die Leuchten eingebettet, vorverkabelt |
| Dimming-Steuerung: ON-OFF. 1-10V Dimming. DALI-2. Mesh. Zigbee. Casambi. |
| IP (Einbruchsschutz): IP67 / IP69K |
| IK (Schlagfestigkeit): IK10 |
| Schutzklasse: Klasse I |
| Glühdraht: 850°C (unter 30°C) |
| Kabeldrüse: M20 Kabeldrüse (Nylon oder SS304/316 Kabeldrüse Optional) |
| Installation: Decken montiert. Aufhängung. Magnetisch montiert. Wand montiert. |
| Intelligente Funktion:PIR-Sensor. Mikrowellen-Sensor. Notfall. |
| Elektrische Anlage |
| Durchdringung: 3*1,5mm2 5*1,5mm2 3*2,5mm2 5*2,5mm2 Kabel durch für die Option |
| Hauptspannung: 220~240VAC/ 50/60Hz, 180-264VDC |
| Leistungsfaktor (PF): ≥ 0.96 |
| Gesamtharmonische Verzerrung (THD): < 10% |
| Ausgangsart: Nicht-SELV (nicht isoliert) |
| Flicker-Faktor: < 1% |
| Stroboskopische Sichtbarkeitsmessung (SVM): <0.4 |
| Empfindlichkeit der stroboskopischen Effekte (Pst): < 1 |
| Endverbindung: Schnelle Schraubendeckung für einfache Verkabelung |
| Leuchten Leistung B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modul über LSS-Schaltkreisbrecher40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Fotometrie-System |
| LEDs: SMD2835 (1W) |
|
CCT (korrelierter Farbtemperatur): Einziger CCT (3000K, 4000K, 5000K, 5700K, 6500K)
3 CCT optional (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K zur Wahl)
|
| CRI (Color Rendering Index): > 80Ra für den Standard (> 90Ra für einen höheren verfügbaren CRI) |
| Photobiologische Sicherheit: RG0 (Risikofrei) |
| EWG (Energieeffizienzklasse): A++ |
| SDCM (Standard-Abweichung der Farbgleichung): < 5 (SDCM< 3 ist optional) |
|
UGR (4H, 8H): 24,9 (Kreuz)
23.4 (Längsrichtung)
|
| Strahlwinkel: 120°. 280°. 360° Optional. |
| Durchschnittliche Nutzungsdauer der Leuchten: 63.000 Stunden (L80B10) |
| Beibehaltung des Lumen bei E.O.L. > 70% |
| Lichtwirksamkeit: 130LPW (PROLine) |
| Längen 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nennleistung: 20W 30W 30W 40W 42W DIP ((20~42W) 40W 60W 62W DIP ((30~62W) |
| (PRO) 2,600 mm 3,900 mm 3,900 mm 5,200 mm Max. 5,460 mm 5,200 mm 7,800 mm Max. 8,060 mm |
|
Lieferung von Lumen
@ 5000K, CRl>80 (PRIME) 3,200lm 4,800lm 4,800lm 6,400lm Max. 6,720lm 6,400lm 9,600lm Max. 9,920lm
|
| Betriebszustand |
| Betriebstemperatur / Luftfeuchtigkeit: -20 ~ +60 °C (-4 °F ~ 140 °F) / 5 ~ 85% RH, nicht kondensiert |
| Lagertemperatur / Luftfeuchtigkeit: -40 ~ +80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, nicht kondensiert |
| Durchschnittliche LED-Nutzungsdauer L90B10: ≥0.96 |
| Nennlebensdauer (Tp < 70°C): bis zu 100.000 Stunden |
| Fahrer MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Schwingungsbeständig: 10~500Hz,5G 12min / 1Zyklus, Periode 72min. Jeder entlang der Achsen X,Y,Z |
| Akustische Geräusche: < 25 dB (30 cm Abstand, normaler Betrieb) |
| Garantie: 5 Jahre (Verlängerung bis zu 7 Jahre) |
| Zertifizierungen |
| Globaler Zertifikat: ENEC CE RoHS D-Marke KEMA-KEUR aufgeführt SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 |
| Die EMV-Richtlinien: EN 55015 |
| Weitere Richtlinien: IEC 62262 |
* Lichtströmungstoleranz, Leistungstoleranz und Farbtemperaturentoleranz ±5%, 5000K und CRl> 80.
* Lichtstrahl, Lichtintensitätsverteilung und Lichtwirksamkeit wurden gemäß der Norm EN ISO 17025:2005 für die Normreihe EN13032 und der Norm LM-79 untersucht.
* Aktuelle Produktinformationen und allgemeine Gewährleistungsbedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Ausführliche Angaben zu Lichtströmen und Leistungen für einzelne Indizes sind im Produktdatenblatt angegeben.
* Die Werte können aufgrund von LED-Bindungen geändert werden.
* Die Parameter im Datenblatt sind für Ta=25°C angegeben, basierend auf 4000K/80Ra, 10% höherer Wirkungsgrad bei 70Ra
Deckenmontiert:
Schrauben Sie ein Loch in die Decke, befestigen Sie die Klemme mit einer Schraube und drücken Sie mit der Hand fest in die Leuchte.
Aufhängung:
Drilling Schraubloch an der Decke. Klicken Sie in die Leuchten mit der Hand fest, und Fixieren Sie den Montagekroch in die Decke, Installieren
Anschließend wird die Länge der Aufhängungskits angepasst.Die Spalte.
Umdrehbare Deckenhalterung:
Schrauben Sie ein Loch in die Decke und klicken Sie mit Klemmen auf die Leuchten.Drehen Sie den Winkel nach Bedarf.
Magnetische Montage:
Nehmen Sie die 2PCS Clips mit magnetischen Ringen klicken Sie in die Leuchten mit magnetischen Clips Fixieren Sie die Leuchten auf Metall ((Fe, Ni, Co) oder
aus dem Komponentenpaket.mit der Hand fest.auf der Oberfläche von Legierungsgegenständen nach Bedarf.
Verbindungsmöglichkeit:
| Länge/mmInnerer Karton Außenkarton QTY/CTN Einheit N.W. G.W./Karton |
| 600 730 x 100 x 95 mm 745 x 315 x 300 mm 9PCS 1,3 kg 12,9 kg |
| 1200 1330x100x95mm 1345x315x300mm 9PCS 1,9 Kilo 19,4 Kilo |
| 1500 1630x100x95mm 1645x315x300mm 9PCS 2,5 Kilo 25,6 Kilo |
Bitte lesen Sie vor der Installation alle nachstehenden Anweisungen:
* Zur Vermeidung eines Elektroschocks ist vor der Installation sicherzustellen, dass die Stromversorgung ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß dem nationalen Elektrogesetzbuch und den entsprechenden lokalen Vorschriften installiert und betrieben werden.
* Entpacken und sorgfältig untersuchen Sie die Lampe, melden Sie etwaige Beschädigungen und speichern Sie alle Verpackungsmaterialien, wenn sich ein Teil des Produkts während des Transports beschädigt hat.
* Wenn die Lampe beschädigt ist, benutzen Sie sie nicht!
Erklärung:
Gemäß der Internationalen Norm für LED-LeuchtenHier behauptet DUALRAYS offiziell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) -Serie nur in einer neutralen Umgebung im Innen- oder Semi-Außenbereich verwendet werden dürfen.In der Zwischenzeit verspricht DUALRAYS eine volle Garantie für die Produkte.
Eine Anwendung in einer schwierigen Umgebung, einschließlich hoher/niedriger Temperatur, hoher Luftfeuchtigkeit, hoher Salzgehalt, hoher Ammoniakgehalt usw., ist ohne offizielle Bestätigung des Herstellers nicht zulässig.Falls eine Fehlanwendung auftritt, ist die Garantiepolitik nicht mehr gewährleistet.
