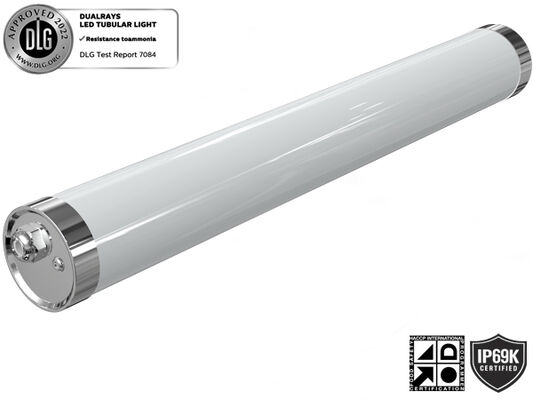

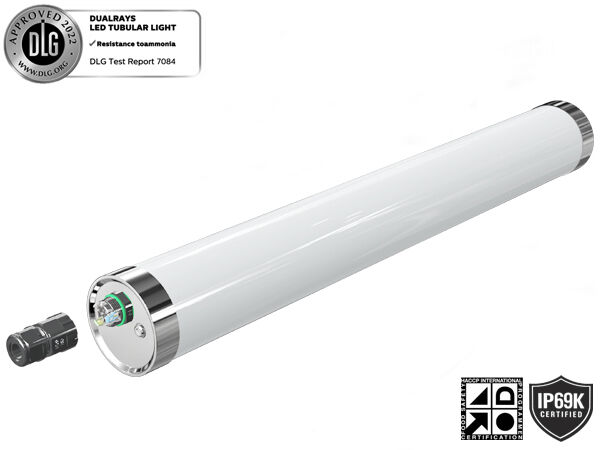

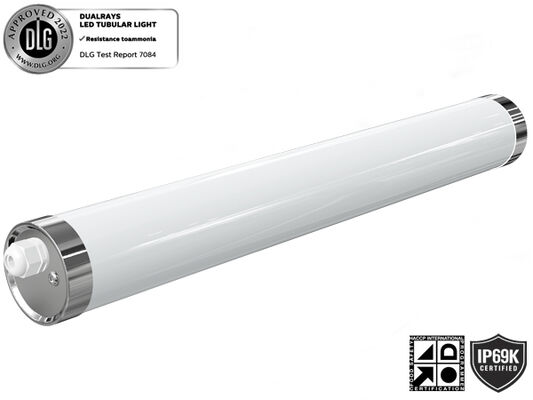

TB6 LED-Röhrenleuchte - Industriequalität IP69K IK10 Schutz
Die TB6 LED-Röhrenleuchte wurde entwickelt, um extremen Umgebungsbedingungen standzuhalten und zuverlässig in rauen, chemisch anspruchsvollen Umgebungen zu arbeiten. Diese Leuchte ist aus hochwertigen Materialien und mit einem robusten Design gefertigt und bietet eine außergewöhnliche Beständigkeit gegen Ammoniak, Schwefelbelastung und verschiedene Chemikalien, während sie gleichzeitig den meisten Desinfektionsmitteln und Reinigungsmitteln standhält.
Mit der IP69K-Zertifizierung für vollständigen Staubschutz und Hochdruckreinigungsfähigkeit sowie der DLG-Zertifizierung für die Beständigkeit in Ammoniakumgebungen ist diese Leuchte ideal für landwirtschaftliche Anwendungen. Sie bietet auch sichere Beleuchtung in anspruchsvollen Industrieumgebungen, einschließlich Galvanikanlagen, Reifenproduktionsstätten, Lagerbereichen und Orten mit erhöhten Chemikalienkonzentrationen. Das UV-beständige Material gewährleistet eine zuverlässige Leistung im Freien.
Hauptmerkmale und Spezifikationen
- Helle SAN'AN SMD2835 LEDs mit LIFUD/BOKE/AGT High PF Flicker-free Driver
- DIP-Schalter zur optionalen Leistungsanpassung
- Hält einem Wasserdruck von 100 bar (1450 psi) und Temperaturen bis zu 80 °C stand
- IP69K PMMA IK06 Anti-Ammoniak/UV- und PC IK10 Anti-UV-Schutz
- Mehrere Abstrahlwinkel: 120°/200°/280°/360° optional
- Einzel- oder Doppelverdrahtung optional
- Vielseitige Installation: Abhängung, Wandmontage, Magnethalterung
- Intelligente Steuerungsoptionen: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall
- Keine UV- oder IR-Emissionen, völlig quecksilberfrei
- L80/B10 @ 61.000 Stunden Lebensdauer
- Anpassung für spezielle Projekte verfügbar
Verfügbare Optionen
- Treiber: TRIDONIC / BOKE Non-SELV-Treiber
- Steuerung und Dimmung: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall
- Abstrahlwinkel: 120°/200°/280°/360° optional
- Installation: Abhängung, Wandmontage, Magnethalterung
- Material: PC/PMMA optional
Empfohlene Anwendungen
- Ersatz für Leuchtstoffröhren NCF
- Lebensmittelverarbeitungsbetriebe
- Chemische Anlagen
- Tierstalllager
- Waschanlagen
- Außen- und Innenbereiche
Technische Daten
Allgemeines System
| Gehäusematerial |
Extrudiertes PC/PMMA gemäß UNE-EN ISO 21305-1:2020 Standard, UV-Filter optional (IK10) |
| Diffusormaterial |
Extrudiertes PC/PMMA gemäß UNE-EN ISO 21305-1:2020 Standard, UV-Filter optional (IK10) |
| Gehäusefarbe |
Weiß (RAL9016), andere Farben optional |
| Dichtungen |
Silikonschaum |
| Wärmeableitung der LEDs |
Durch finnenlosen 6063 AL-Leuchtenkörper, ohne leitfähige Flüssigkeiten. Passive Konvektionsableitung, die den thermischen Kontakt mit den LED-Modulen durch hochleitfähige bleifreie Lötpaste gewährleistet |
| Anti-Kondensation |
Druckausgleichsventil zur Gewährleistung der Feuchtigkeitsabgabe, Vermeidung von Kondensation und Aufrechterhaltung der IP-Dichtigkeit |
| Oberfläche |
Elektrostatisch gesprüht und im Ofen sublimiert. Korrosionsbeständig |
| Empfohlene Montagehöhe |
2 - 8 Meter |
| Wartung |
Endkappe mit Schraube zur Installation |
| Treiber |
Konstantstrom, in Leuchte eingebettet, vorverdrahtet |
| Dimmsteuerung |
EIN-AUS | 1-10V Dimmung | DALI-2 | Mesh | Zigbee | Casambi |
| IP-Schutzart |
IP67 / IP69K |
| IK-Schutzart |
IK10 |
| Schutzklasse |
Klasse I |
| Glühdraht |
850 °C (unter 30s) |
| Kabelverschraubung |
M20 Kabelverschraubung (Nylon oder SS304/316 Kabelverschraubung optional) |
| Installation |
Deckenmontage | Abhängung | Magnetmontage | Drehbarer Wandmontage |
| Intelligente Funktion |

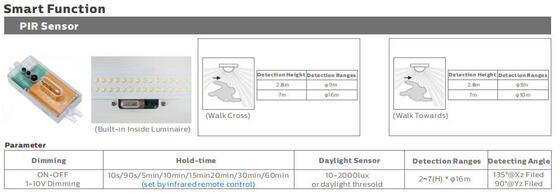

PIR-Sensor | Mikrowellensensor | Notfall |
Elektrisches System
| Durchgangsverdrahtung |
3*1,5mm² | 5*1,5mm² | 3*2,5mm² | 5*2,5mm² Drähte zur Auswahl |
| Hauptspannung |
220~240VAC/ 50/60Hz, 180-264VDC |
| Leistungsfaktor (PF) |
≥0,96 |
| Gesamtklirrfaktor (THD) |
＜10% |
| Ausgabetyp |
Non-SELV (nicht isoliert) |
| Flimmerfaktor |
＜1% |
| Stroboskopische Sichtbarkeitsmessung (SVM) |
＜0,4 |
| Wahrnehmbarkeit stroboskopischer Effekte (Pst) |
＜1 |
| Anschlussklemme |
Schnelle Endkappe mit Schraube für einfache Verdrahtung |
| Leuchtenleistung |
B10A |
B16A |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30W |
46 |
74 |
66 |
104 |
| 40W |
35 |
55 |
49 |
78 |
| 50W |
28 |
44 |
39 |
62 |
| 60W |
23 |
37 |
34 |
52 |
Photometriesystem
| LEDs |
SMD2835 (1W) |
| CCT (Korrelierte Farbtemperatur) |
Einzel-CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Farbwiedergabeindex) |
>80Ra für Standard (>90Ra für höheren CRI verfügbar) |
| Photobiologische Sicherheit |
RG0 (risikofrei) |
| EEC (Energieeffizienzklasse) |
A++ |
| SDCM (Standardabweichung der Farbabstimmung) |
＜5 (SDCM<3 Optional) |
| UGR (4H, 8H) |
24,9 (Quer) 23,4 (Längs) |
| Abstrahlwinkel |
120° | 280° | 360° Optional |
| Durchschnittliche Nutzungsdauer der Leuchte |
61.000 Stunden (L80B10) |
| Lumen-Erhaltung am e.o.l. |
>70% |
| Lichtausbeute |
130LPW (PROLine) | 160LPW (PRIMELine) Optional |

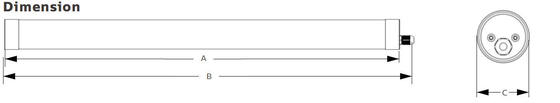

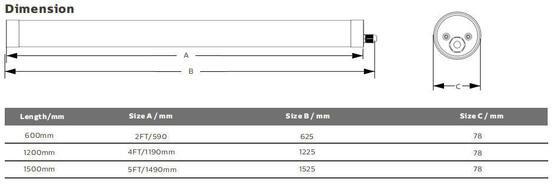

| Länge |
2FT/600mm |
4FT/1200mm |
5FT/1500mm |
| Nennleistung |
20W |
30W |
30W |
| Gelieferte Lumen bei 5000K, CRI>80 (PRO) |
2.600lm |
3.900lm |
3.900lm |
| Gelieferte Lumen bei 5000K, CRI>80 (PRIME) |
3.200lm |
4.800lm |
4.800lm |
Betriebsbedingungen
| Betriebstemperatur / Luftfeuchtigkeit |
-20~ +60 °C (-4 °F ~ 140 °F) / 5~85 % RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit |
-40~ +80 °C (-40 °F ~ 176 °F) / 5~85 % RH, nicht kondensierend |
| Durchschnittliche Nutzungsdauer der LED L90B10 |
≥0,96 |
| Nennlebensdauer (Tp<70 °C) |
Bis zu 100.000H |
| Treiber MTBF |
500.000H, MIL-HDBK-217F(25 °C) |
| Vibrationsfest |
10~500Hz, 5G 12min / 1Zyklus, Periode für 72min. Jeweils entlang der X-, Y-, Z-Achse |
| Akustisches Rauschen |
＜25dB (30cm Abstand, Normalbetrieb) |
| Garantie |
5 Jahre |
Zertifizierungen
| Globales Zertifikat |
ENEC | CE | RoHS | D-Mark | KEMA-KEUR gelistet, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5 %, 5000K und CRI>80.
* Lichtstrahl, Lichtstärkeverteilung und Lichtausbeute geprüft gemäß EN ISO 17025:2005 Norm für EN13032 Normserie und LM-79 Norm.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind auf dem Produktdatenblatt angegeben.
* Werte können aufgrund von LED-Binning Änderungen unterliegen.
* Parameter im Datenblatt für Ta=25 °C, basierend auf 4000K/80Ra, 10 % Effizienz höher mit 70Ra

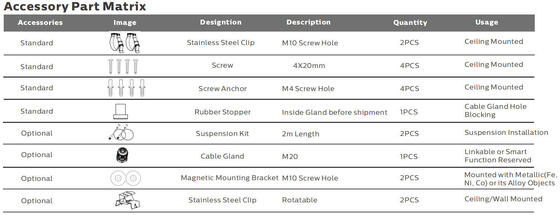

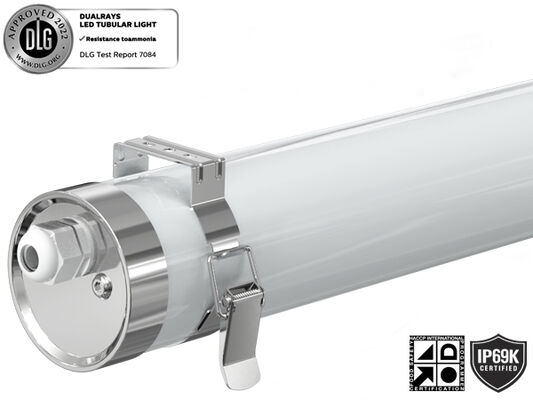

Installationsmethoden

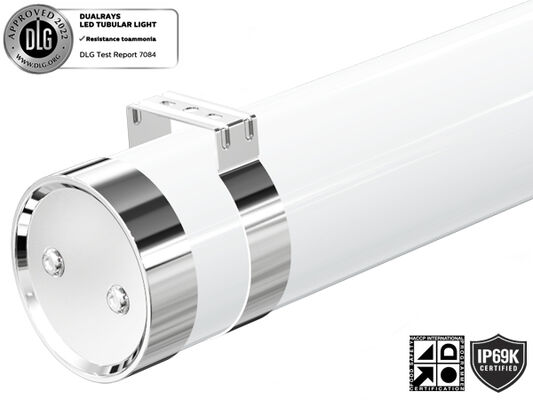

Deckenmontage
Bohren Sie ein Schraubenloch in die Decke. Befestigen Sie den Clip mit einer Schraube an der Decke. Klicken Sie die Leuchte von Hand fest ein.

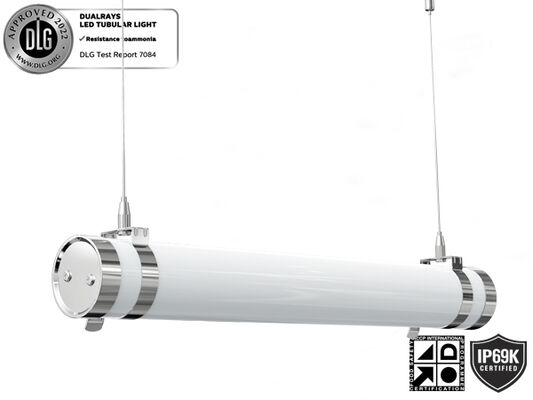

Abhängung
Bohren Sie ein Schraubenloch in die Decke. Klicken Sie die Leuchte von Hand fest ein. Installieren und befestigen Sie den Montagehaken an der Decke und dem Clip, und passen Sie dann die Länge der Abhängesätze an.
Drehbare Deckenmontage
Bohren Sie ein Schraubenloch in die Decke. Klicken Sie die Leuchte mit Clips ein. Drehen Sie den Winkel nach Bedarf.

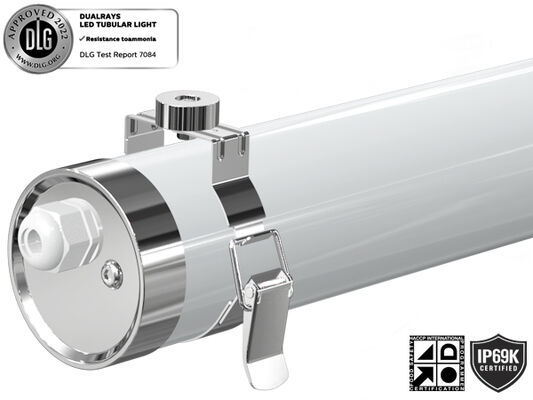

Magnetische Montage
Nehmen Sie die 2PCS-Clips mit Magnetringen aus der Komponentenverpackung. Klicken Sie die Leuchte mit Magnetclips von Hand fest ein. Befestigen Sie die Leuchte auf metallischen (Fe, Ni, Co) oder deren Legierungsobjektoberfläche nach Bedarf.

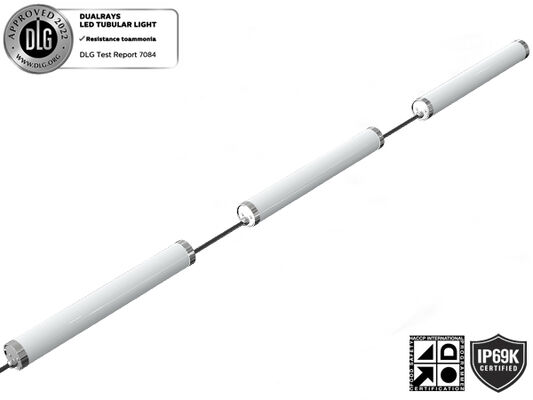

Verbindungsfähig
Verpackungsspezifikationen
| Länge/mm |
Innenkarton |
Umkarton |
MENGE /CTN |
Gerät N.W |
G.W/Karton |
| 600 |
733x93x93mm |
748x294x304mm |
9PCS |
1,4 kg |
13,2 kg |
| 1200 |
1333x93x93mm |
1348x294x304mm |
9PCS |
2,1 kg |
19,8 kg |
| 1500 |
1633x93x93mm |
1648x294x304mm |
9PCS |
2,8 kg |
26,4 kg |
Installations- und Sicherheitshinweise
- Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist
- Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß den nationalen Elektrovorschriften und den entsprechenden örtlichen Vorschriften installiert und betrieben werden
- Packen Sie die Lampe vorsichtig aus und untersuchen Sie sie, melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls Teile während des Transports beschädigt wurden
- Wenn die Lampe beschädigt ist, verwenden Sie sie nicht!
Herstellererklärung
Gemäß dem internationalen Standard für LED-Leuchten erklärt DUALRAYS offiziell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) Serie nur in Innenräumen oder halbausßen neutralen Umgebungen verwendet werden dürfen. DUALRAYS gewährt eine volle Garantie für die Produkte. Jegliche Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hohem Salzgehalt, hohem Ammoniakgehalt usw., ist ohne offizielle Bestätigung des Herstellers nicht gestattet. Bei falscher Anwendung erlischt die Garantie.
Unternehmensfähigkeiten
- Professionelles Team:>15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieurteam, leistungsstarke Produktionskapazität und QC-Managementsystem
- Zuverlässige Marke:Etablierte stabile langfristige Zusammenarbeit mit europäischen Kunden, Lager in den Niederlanden für besseren Service
- DIALux-Simulation:Unser Engineering-Team bietet Simulationsdienste basierend auf Ihren Anwendungsparametern
- Qualitätsstandards:Alle LED-Leuchten entsprechen den CE-, RoHS-Standards mit TUV-, ENEC-, VDE-, SAA-, C-Tick-, LM79-, LM80-Zertifizierungen
Versandinformationen
Für kleine Bestellungen wird der Expressversand empfohlen. Für Großbestellungen ist der See- oder Zugversand (Zielort Europa) am kostengünstigsten, dauert aber länger. Für dringende Bestellungen empfehlen wir Luftfracht zum Flughafen plus Lieferung durch unseren Versandpartner bis vor Ihre Haustür.
Häufig gestellte Fragen
F1: Wie lautet die Garantie für die TB7 LED-Röhrenleuchte?
ANTWORT: 5 Jahre Garantie. Bei Qualitätsproblemen unsererseits während dieses Zeitraums übernehmen wir die Versandkosten und den Ersatz.
F2: Welche Zahlungsmethoden akzeptieren Sie?
ANTWORT: Wir akzeptieren mehrere Zahlungsmethoden, darunter Western Union, PayPal, T/T, L/C. Die Standardzahlung für Großbestellungen ist T/T: 30 % im Voraus, 70 % Restbetrag vor Versand. Bankinformationen werden in der PI angegeben.
F3: Was ist CRI?
ANTWORT: CRI (Color Rendering Index) gibt an, wie genau Farben unter dem Licht erscheinen. Ein höherer CRI bietet eine bessere Farbgenauigkeit zu höheren Kosten. Der Standard-CRI ist >80Ra, mit 90Ra zu höheren Kosten erhältlich.
F4: Kann ich nur das Gehäuse separat kaufen?
ANTWORT: Wir liefern nur komplette Leuchten, aber SKD/CKD (Semi-Knocked Down/Completely Knocked Down) Optionen sind verfügbar.
F5: Gibt es günstige Versandkosten für den Import in unser Land?
ANTWORT: Für kleine Bestellungen wird der Expressversand empfohlen. Für Großbestellungen ist der See- oder Zugversand (Zielort Europa) am kostengünstigsten. Für dringende Bestellungen wird Luftfracht zum Flughafen plus Lieferservice vorgeschlagen.
F6: Können wir Unterstützung erhalten, wenn wir unsere eigene Marktposition haben?
ANTWORT: Bitte informieren Sie uns über Ihre detaillierten Marktanforderungen. Wir werden dies besprechen und hilfreiche Vorschläge machen, um die beste Lösung für Sie zu finden.
F7: Welche Dimmfunktionen sind verfügbar?
ANTWORT: DALI, PIR, 1-10V Dimmung verfügbar. Eingebauter Tageslichtsensor für intelligente Steuerungsoptionen verfügbar.
F8: Was sind die Anwendungen Ihrer TB7 LED-Röhrenleuchte?
ANTWORT: Zu den Anwendungen gehören: Ersatz für Leuchtstoffröhren NCF; Lebensmittelverarbeitungsbetriebe; Chemische Anlagen; Tierstalllager; Autowaschanlagen; Außen- und Innenbereiche.
