* Helle SAN'AN SMD2835 LEDs, LIFUD/BOKE/AGT High PF Flicker-free Driver DIP-Schalter zur Leistungsanpassung optional;

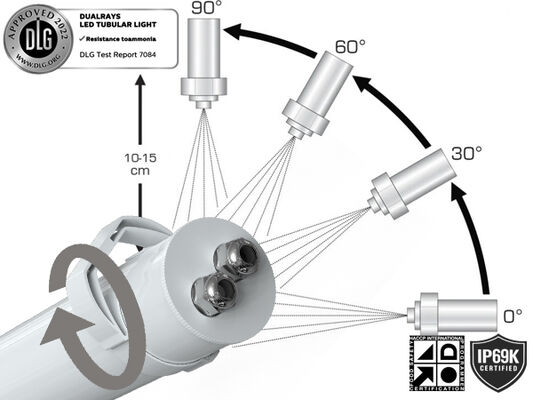

* Beständig gegen Wasserdruck von 100 bar (1450 psi) und Temperaturen von 80 °C;
* Knopfdesign-Endkappe, schnell und bequem zu öffnen und wieder zu verriegeln für die Verkabelung, verbessert die Effizienz erheblich und spart Arbeitskosten;
* IP69K PMMA IK06 Anti-Ammoniak/UV /PC IK10 Anti-UV-Schutz;;
* 120°/ 200°/ 280° Abstrahlwinkel optional;
* Einzel- oder Doppelverdrahtung koppelbar optional;
* Mehrere Installationen: Aufhängung, Wandmontage, Magnethalterung;

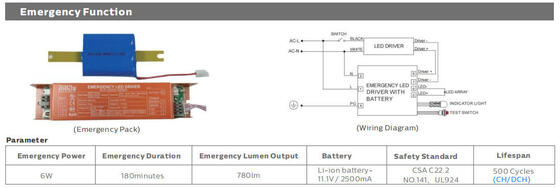

* Verschiedene intelligente Steuerungen: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
* 3 CCT optional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Einphasig (L/N/E) oder Dreiphasig (L1/L2/L3/N/FG) optional;
* Kein UV oder IR und völlig quecksilberfrei;
* L80/B10 @ 65.000h;
* Kundenspezifische Unterstützung für spezielle Projekte;
Optionen:
> Treiber: / TRIDONIC /BOKE Non-SELV-Treiber mit DIP-Technologie optional.
> 3 CCT optional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> DIP-schaltbare Leistung;
> Steuerungen und Dimmen: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
> 120°/ 200°/ 280° Abstrahlwinkel optional;
> Installation: Aufhängung, Wandmontage, Magnethalterung;
> Material: PC/PMMA optional;
> Ersatz für Leuchtstoffröhren NCF;
> Lebensmittelverarbeitungsanlage;
> Chemische Anlagen;
> Tierstalllager;
> Autowaschanlage;
> Außen- und Innenbereiche;
| Länge/mm Größe A / mm Größe B / mm Größe C / mm |
| 600 2ft/600 623 78 |
| 1200 4ft/1200 1223 78 |
| 1500 5ft/1500 1523 78 |
| Allgemeines System |
| Gehäusematerial: Extrudiertes PC/PMMA gemäß der Norm UNE-EN ISO 21305-1:2020, UV-Filter optional (IK10) |
| Diffusormaterial: Extrudiertes PC/PMMA gemäß der Norm UNE-EN ISO 21305-1:2020, UV-Filter optional (IK10) |
| Gehäusefarbe: Weiß (RAL9016), andere Farben optional |
| Dichtungen: Silikonschaum |
Wärmeableitung der LEDs: Durch finnenlosen 6063 AL-Leuchtenkörper, ohne leitfähige Flüssigkeiten. Passive Konvektionsableitung
sicherstellung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lötpaste |
| Anti-Kondensation: Druckausgleichsventil zur Gewährleistung der Feuchtigkeitsabgabe, Vermeidung von Kondensation und Aufrechterhaltung der IP-Dichtigkeit der Leuchte |
| Ausführung: Elektrostatisch gespritzt und im Ofen sublimiert. Korrosionsbeständig |
| Empfohlene Montagehöhe: 2 - 8 Meter |
| Wartung: Schnelle Schraubkappe für einfache Installation |
| Treiber: Konstantstrom mit optionaler Leistungsanpassung über DIP-Schalter, eingebaut in die Leuchte, vorverdrahtet |
| Dimmsteuerung: EIN-AUS | 1-10V Dimmen | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Ingress Protection Rating): IP67 / IP69K |
| IK (Schlagfestigkeit): IK10 |
| Schutzklasse: Klasse Ⅰ |
| Glühdraht: 850 °C (unter 30s) |

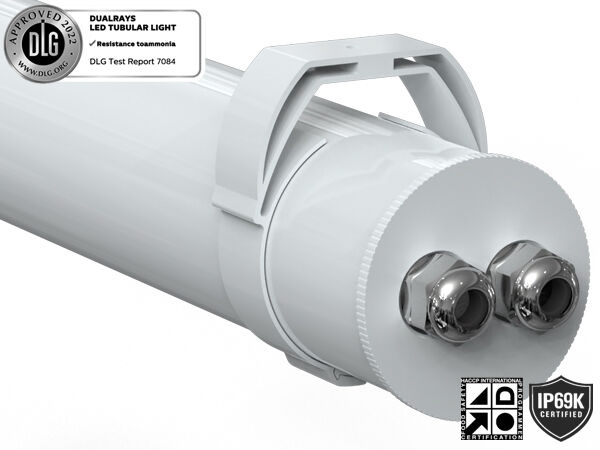

| Kabelverschraubung: M20 Kabelverschraubung (Nylon- oder SS304/316 Kabelverschraubung optional) |
| Installation: Deckenmontage | Aufhängung | Magnetmontage | Drehbar an der Wand montiert |
| Intelligente Funktion: PIR-Sensor | Mikrowellensensor | Notfall |
| Elektrisches System |
| Durchgangsverdrahtung: 3*1,5mm2 | 5*1,5mm2 | 3*2,5mm2 | 5*2,5mm2 Drähte zur Auswahl |
| Hauptspannung: 220~240VAC/ 50/60Hz, 180-264VDC |
| Leistungsfaktor (PF): ≥0,96 |
| Gesamte harmonische Verzerrung (THD): ＜10% |
| Ausgangstyp: Nicht-SELV (nicht isoliert) |
| Flimmerfaktor: ＜1% |
| Stroboskopische Sichtbarkeitsmessung (SVM): ＜0,4 |
| Wahrnehmbarkeit stroboskopischer Effekte (Pst): ＜1 |
| Anschlussklemme: Schnelle Schraubkappe für einfache Verdrahtung |
| Leuchtenleistung B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modul über LSS-Leistungsschalter 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Photometrisches System |
| LEDs: SMD2835 (1W) |
|
CCT (Korrelierte Farbtemperatur): Einzel-CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT optional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K zur Auswahl)
|
| CRI (Color Rendering Index): >80Ra für Standard (>90Ra für höheren CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| EEC (Energieeffizienzklasse): A++ |
| SDCM (Standardabweichung der Farbabstimmung): ＜5 (SDCM<3 Optional) |
|
UGR (4H, 8H) : 24,9 (Quer)
23,4 (Längs)
|
| Abstrahlwinkel: 120° | 280° | 360° Optional |
| Durchschnittliche Nutzungsdauer der Leuchte: 63.000 Stunden (L80B10) |
| Lumen-Erhaltung am e.o.l. >70% |
| Lichtausbeute: 130LPW (PROLine) | 160LPW (PRIMELine) Optional |
| Länge 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nennleistung: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Max. 5.460lm 5.200lm 7.800lm Max. 8.060lm |
Gelieferte Lumen
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Max. 6.720lm 6.400lm 9.600lm Max. 9.920lm |
| Betriebsbedingungen |
| Betriebstemperatur / Luftfeuchtigkeit: -20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, nicht kondensierend |
| Durchschnittliche Nutzungsdauer der LED L90B10: ≥0,96 |
| Nennlebensdauer (Tp <70℃): Bis zu 100.000H |
| Treiber MTBF: 500.000H,MIL-HDBK-217F(25℃) |
| Vibrationsfest: 10~500Hz,5G 12min / 1Zyklus,Periode für 72min. Jeweils entlang der X-, Y-, Z-Achse |
| Akustisches Rauschen: ＜25dB (30cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre (erweiterbar auf bis zu 7 Jahre) |
| Zertifizierungen |
| Globale Zertifikate: ENEC | CE | RoHS | D-Mark | KEMA-KEUR gelistet, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5%, 5000K und CRl>80.
* Lichtstrahl, Lichtstärkeverteilung und Lichtausbeute wurden gemäß der Norm EN ISO 17025:2005 für die Normenreihe EN13032 und der Norm LM-79 untersucht.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind auf dem Produktdatenblatt angegeben.
* Werte können sich aufgrund des LED-Binning ändern.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 4000K/80Ra, 10% Effizienz höher mit 70Ra
Deckenmontage:
Bohren Sie ein Schraubenloch in die Decke. Befestigen Sie den Clip mit einer Schraube an der Decke. Klicken Sie die Leuchte von Hand fest ein.
Aufhängung:
Bohren Sie ein Schraubenloch in die Decke. Klicken Sie die Leuchte von Hand fest ein und befestigen Sie den Montagehaken an der Decke, installieren Sie
und passen Sie dann die Länge der Aufhängesätze an. den Clip.
Drehbare Deckenmontage:
Bohren Sie ein Schraubenloch in die Decke. Klicken Sie die Leuchte mit Clips ein. Drehen Sie den Winkel nach Bedarf.
Magnetische Montage:
Nehmen Sie die 2PCS-Clips mit Magnetringen heraus. Klicken Sie die Leuchte mit Magnetclips ein. Befestigen Sie die Leuchte an metallischen (Fe, Ni, Co) oder
aus dem Komponentensatz. mit der Hand fest. seine Legierungsobjekte Oberfläche nach Bedarf.

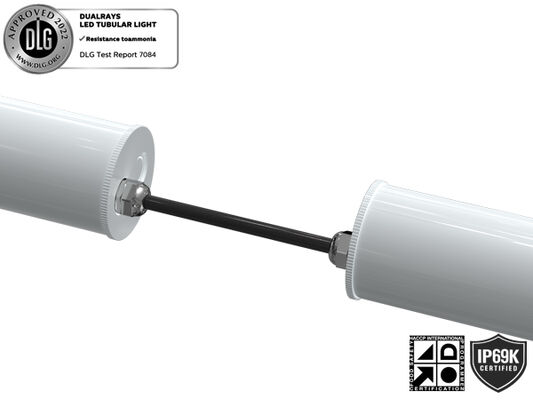

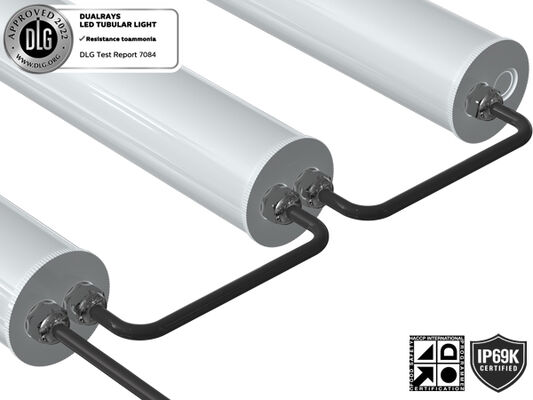

Koppelbare Verbindung:
| Länge/mm Innenkarton Außenkarton STÜCKZAHL”/CTN Einheit N.W G.W/Karton |
| 600 730x100x95mm 745x315x300mm 9PCS 1,3 kg 12,9 kg |
| 1200 1330x100x95mm 1345x315x300mm 9PCS 1,9 kg 19,4 kg |
| 1500 1630x100x95mm 1645x315x300mm 9PCS 2,5 kg 25,6 kg |
Bitte lesen Sie alle nachstehenden Anweisungen vor der Installation:
* Um einen Stromschlag zu vermeiden, vergewissern Sie sich bitte, dass die Stromversorgung vor der Installation ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß den nationalen Elektrovorschriften und den entsprechenden örtlichen Vorschriften installiert und betrieben werden.
* Packen Sie die Lampe aus und untersuchen Sie sie sorgfältig, melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls ein Teil des Produkts während des Transports beschädigt wurde.
* Wenn die Lampe beschädigt ist, verwenden Sie sie nicht!
Erklärung:
Gemäß der internationalen Norm für LED-Leuchten erklärt DUALRAYS hiermit offiziell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) Serie nur in neutraler Umgebung in Innenräumen oder im Halbfreien eingesetzt werden dürfen. Gleichzeitig gewährt DUALRAYS eine volle Garantie für die Produkte.
Jede Anwendung in einer rauen Umgebung, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hohem Salzgehalt, hohem Ammoniakgehalt usw., ist ohne die offizielle Bestätigung des Herstellers nicht zulässig. Bei falscher Anwendung erlischt die Garantie.
