> Treiber: / TRIDONIC /BOKE Nicht-SELV-Treiber.
> Steuerungen und Dimmung: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
> 120°/ 200°/ 280°/ 360° Abstrahlwinkel optional;
> Installation: Aufhängung, Wandmontage, Magnethalterung;
> Material: PC/PMMA optional;
> Ersatz für Leuchtstoffröhren NCF;
> Lebensmittelverarbeitungsanlage;
> Chemische Anlagen;
> Tierstalllager;
> Autowaschanlage;
> Außen- und Innenbereiche;
Kontaktieren Sie uns für weitere Informationen, besuchen Sie unsere offizielle Website
| Gehäusematerial: Extrudiertes PC/PMMA gemäß der Norm UNE-EN ISO 21305-1:2020, UV-Filter optional (IK10) |
| Diffusormaterial: Extrudiertes PC/PMMA gemäß der Norm UNE-EN ISO 21305-1:2020, UV-Filter optional (IK10) |
| Gehäusefarbe: Weiß (RAL9016), andere Farben optional |
| Dichtungen: Silikonschaum |
| LEDs Wärmeableitung: Durch finnenlosen 6063 AL-Leuchtenkörper, ohne leitfähige Flüssigkeiten. Passive Konvektionsableitung |
Gewährleistung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lötpaste
Anti-Kondensation: Druckausgleichsventil zur Gewährleistung der Feuchtigkeitsfreisetzung, Vermeidung von Kondensation und Erhaltung der Leuchte |
|
IP-Dichtheit
Ausführung: Elektrostatisch gespritzt und im Ofen sublimiert. Korrosionsbeständig
|
| Empfohlene Montagehöhe: 2 - 8 Meter |
| Wartung: Endkappe mit Schraube zur Installation |
| Treiber: Konstantstrom, in Leuchte eingebettet, vorverdrahtet |
| Dimmsteuerung: EIN-AUS | 1-10V Dimmung | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Ingress Protection Rating): IP67 / IP69K |
| IK (Schlagfestigkeit): IK10 |
| Schutzklasse: Klasse Ⅰ |
| Glühdraht: 850 °C (unter 30s) |
| Kabelverschraubung: M20 Kabelverschraubung (Nylon- oder SS304/316 Kabelverschraubung optional) |
| Installation: Deckenmontage | Aufhängung | Magnetmontage | Drehbarer Wandmontage |

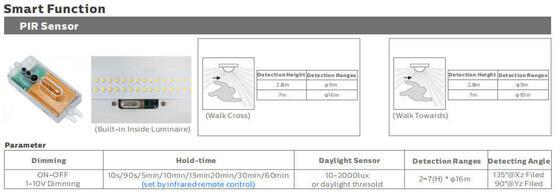

| Intelligente Funktion: PIR-Sensor | Mikrowellensensor | Notfall |
| Elektrisches System |
| Durchgangsverdrahtung: 3*1,5mm2 | 5*1,5mm2 | 3*2,5mm2 | 5*2,5mm2 Drähte zur Auswahl |
| Hauptspannung: 220~240VAC/ 50/60Hz, 180-264VDC |
| Leistungsfaktor (PF): ≥0,96 |
| Gesamtklirrfaktor (THD): ＜10% |
| Ausgabetyp: Nicht-SELV (nicht isoliert) |
| Flimmerfaktor: ＜1% |
| Stroboskopische Sichtbarkeitsmessung (SVM): ＜0,4 |
| Wahrnehmbarkeit stroboskopischer Effekte (Pst): ＜1 |
| Anschlussklemme: Schnelle Schraubkappe für einfache Verdrahtung |
| Leuchtenleistung B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modul über LSS-Leistungsschalter 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Photometriesystem |
| LEDs: SMD2835 (1W) |
| CCT (Korrelierte Farbtemperatur): Einzel-CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Color Rendering Index): >80Ra für Standard (>90Ra für höheren CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| EEC (Energieeffizienzklasse): A++ |
| SDCM (Standardabweichung der Farbabstimmung): ＜5 (SDCM |
| <3 Optional)UGR (4H, 8H) : 24,9 (Quer) |
|
23,4 (Längs)
Abstrahlwinkel: 120° | 280° | 360° Optional
|
| Durchschnittliche Nutzungsdauer der Leuchte: 61.000 Stunden (L80B10) |
| Lumen-Erhaltung am e.o.l. >70% |
| Lichtausbeute: 130LPW (PROLine) | 160LPW (PRIMELine) Optional |

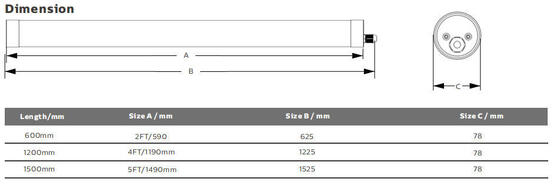

| Länge 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nennleistung: 20W 30W 30W 40W 40W 60W |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm 5.200lm 7.800lm |
| Gelieferte Lumen |
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm 6.400lm 9.600lm
Betriebsbedingung |
| Betriebstemperatur / Luftfeuchtigkeit: -20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, nicht kondensierend |
| Durchschnittliche LED-Nutzungsdauer L90B10: ≥0,96 |
| Nennlebensdauer (Tp |
| <70℃): Bis zu 100.000HTreiber MTBF: 500.000H, MIL-HDBK-217F (25℃) |
| Vibrationsfest: 10~500Hz, 5G 12min / 1Zyklus, Periode für 72min. Jeweils entlang der X-, Y-, Z-Achse |
| Akustisches Rauschen: ＜25dB (30cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre |
| Zertifizierungen |
| Globale Zertifizierung: ENEC | CE | RoHS | D-Mark | KEMA-KEUR gelistet, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5%, 5000K und CRl>80. |
* Lichtstrahl, Lichtstärkeverteilung und Lichtausbeute wurden gemäß der Norm EN ISO 17025:2005 für die Normenreihe EN13032 und der Norm LM-79 untersucht.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind auf dem Produktdatenblatt angegeben.
* Werte können sich aufgrund des LED-Binning ändern.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 4000K/80Ra, 10% Effizienz höher mit 70Ra
Deckenmontage:
Bohren Sie ein Schraubenloch in die Decke. Befestigen Sie den Clip mit einer Schraube an der Decke. Klicken Sie die Leuchte von Hand fest ein.
Aufhängung:
Bohren Sie ein Schraubenloch in die Decke. Klicken Sie die Leuchte von Hand fest ein, installieren Sie den Befestigungshaken in der Decke und
den Clip. Stellen Sie dann die Länge der Aufhängesätze ein.
Drehbare Deckenmontage:
Bohren Sie ein Schraubenloch in die Decke. Klicken Sie die Leuchte mit Clips ein. Drehen Sie den Winkel nach Bedarf.
Magnetische Montage:
Nehmen Sie die 2PCS-Clips mit Magnetringen heraus. Klicken Sie die Leuchte mit Magnetclips ein. Befestigen Sie die Leuchte an metallischen (Fe, Ni, Co) oder
vom Komponentenpaket. mit der Hand fest. seine Legierungsobjekte Oberfläche nach Bedarf.

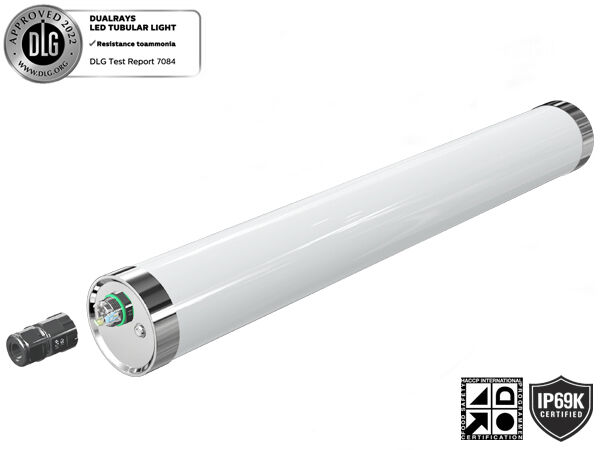

Verknüpfbare Verbindung:

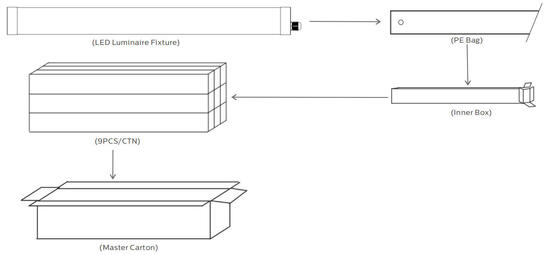

Länge/mm
| Innenkarton Außenkarton MENGE”/CTN Einheit N.W G.W/Karton600 733x93x93mm 748x294x304mm 9PCS 1,4 kg 13,2 kg |
| 1200 1333x93x93mm 1348x294x304mm 9PCS 2,1 kg 19,8 kg |
| 1500 1633x93x93mm 1648x294x304mm 9PCS 2,8 kg 26,4 kg |
| Bitte lesen Sie alle nachstehenden Anweisungen vor der Installation: |
* Um einen Stromschlag zu vermeiden, stellen Sie bitte sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß den nationalen Elektrovorschriften und den entsprechenden örtlichen Vorschriften installiert und betrieben werden.
* Packen Sie die Lampe aus und untersuchen Sie sie sorgfältig, melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls ein Teil des Produkts während des Transports beschädigt wurde.
* Wenn die Lampe beschädigt ist, verwenden Sie sie nicht!
Erklärung:
Gemäß der internationalen Norm für LED-Leuchten erklärt DUALRAYS hiermit offiziell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) Serie nur in Innenräumen oder halbausßen neutralen Umgebungen eingesetzt werden dürfen. Gleichzeitig gewährt DUALRAYS eine volle Garantie für die Produkte.
Jede Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hoher Salzgehalt, hohem Ammoniakgehalt usw., ist ohne die offizielle Bestätigung des Herstellers nicht zulässig. Bei falscher Anwendung erlischt die Garantie.
*
