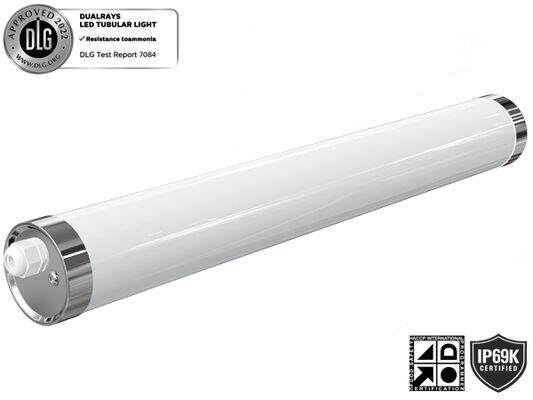

* SAN'AN SMD2835-LEDs mit hoher Helligkeit, LIFUD/BOKE/AGT, hoher PF, flimmerfreier Treiber, DIP-Schalter, Leistungsanpassung optional;
* Gegen einen Wasserdruck von 100 bar (1450 psi) und eine Temperatur von 80 °C;
* IP69K PMMA IK06 Anti-Ammoniak/UV /PC IK10 Anti-UV-Schutz;;
* 120°/ 200°/ 280°/ 360°Abstrahlwinkel optional;
*Einzel- oder Doppelverkabelung optional verbindbar;
* Mehrere Installationen: Aufhängung, Wandmontage, Magnethalterung;
* Verschiedene intelligente Steuerungen: 1–10 V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
* Keine UV- oder IR-Strahlung und völlig frei von Quecksilber;
* L80/B10 bei 61.000 Std.;
* Maßgeschneiderte Unterstützung für spezielle Projekte;
Optionen:
> Treiber: / TRIDONIC /BOKE Nicht-SELV-Treiber.
> Steuerung und Dimmung: 1–10 V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
> 120°/ 200°/ 280°/ 360°Abstrahlwinkel optional;
> Installation: Aufhängung, Wandmontage, Magnethalterung;
> Material: PC/PMMA optional;
> Ersatz für fluoreszierendes NCF;
> Lebensmittelverarbeitungsanlage;
> Chemieanlagen;
> Tierstalllager;
> Autowaschplatz;
> Außen- und Innenstandorte;
| Allgemeines System |
| Gehäusematerial: Extrudiertes PC/PMMA gemäß der Norm UNE-EN ISO 21305-1:2020, UV-Filter bedingt (IK10) |
| Diffusormaterial: Extrudiertes PC/PMMA gemäß der Norm UNE-EN ISO 21305-1:2020, UV-Filter bedingt (IK10) |
| Gehäusefarbe: Weiß (RAL9016), andere Farben optional |
| Dichtungen: Silikonschaum |
Wärmeableitung der LEDs: Durch den rippenlosen 6063 AL-Leuchtenkörper, ohne leitfähige Flüssigkeiten. Passive Konvektionsableitung
Gewährleistung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lotpaste |
|
Anti-Kondensation: Druckausgleichsventil zur Gewährleistung der Feuchtigkeitsabgabe, zur Vermeidung von Kondensation und zur Wartung der Leuchte
IP-Dichtheit
|
| Finish: Elektrostatisch aufgesprüht und im Ofen sublimiert. Korrosionsbeständig |
| Empfohlene Montagehöhe: 2 - 8 Meter |
| Wartung: Endkappe mit Schraube zur Montage |
| Treiber: Konstantstrom, in Leuchte eingebettet, vorverdrahtet |
| Dimmsteuerung: EIN-AUS | 1-10V Dimmung | DALI-2 | Netz | Zigbee | Casambi |
| IP (Schutzart): IP67 / IP69K |
| IK (Schlagfestigkeit): IK10 |
| Schutzklasse: Klasse Ⅰ |
| Glühdraht: 850°C (unter 30s) |
| Kabelverschraubung: M20-Kabelverschraubung (Kabelverschraubung aus Nylon oder SS304/316 optional) |
| Installation: Deckenmontage | Aussetzung | Magnetisch montiert | Drehbare Wandmontage |
| Intelligente Funktion: PIR-Sensor | Mikrowellensensor | Notfall |
| Elektrisches System |
| Durchgangsverdrahtung: 3*1,5mm2 | 5*1,5mm2 | 3*2,5mm2 | 5 x 2,5 mm2 Drähte als Option |
| Hauptspannung: 220–240 VAC/50/60 Hz, 180–264 VDC |
| Leistungsfaktor (PF): ≥0,96 |
| Gesamte harmonische Verzerrung (THD): <10 % |
| Ausgangstyp: Nicht SELV (nicht isoliert) |
| Flimmerfaktor: <1 % |
| Stroboskopische Sichtbarkeitsmessung (SVM): <0,4 |
| Wahrnehmbarkeit stroboskopischer Effekte (Pst): <1 |
| Klemmenanschluss: Schnell verschraubbare Endkappe für einfache Verkabelung |
| Leuchtenleistung B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modul über LSS-Leistungsschalter 40 W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Photometriesystem |
| LEDs: SMD2835 (1W) |
|
CCT (Ähnliche Farbtemperatur): Einzel-CCT (3000 K | 4000 K | 5000 K | 5700 K | 6500 K)
|
| CRI (Farbwiedergabeindex): >80Ra für Standard (>90Ra für höheren CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| EWG (Energieeffizienzklasse): A++ |
| SDCM (Standardabweichung der Farbanpassung): <5 (SDCM<3 optional) |
|
UGR (4H, 8H): 24,9 (Kreuz)
23,4 (Längs)
|
| Abstrahlwinkel: 120° | 280° | 360° Optional |
| Durchschnittliche Lebensdauer der Leuchte: 61.000 Stunden (L80B10) |
| Lumenerhaltung bei EOL >70 % |
| Lichtausbeute: 130LPW (PROLine) | 160LPW (PRIMELine) Optional |

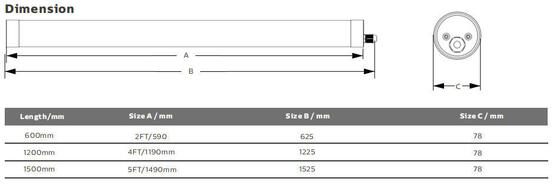

| Länge 2 Fuß/600 mm, 4 Fuß/1200 mm, 5 Fuß/1500 mm |
| Nennleistung: 20 W, 30 W, 30 W, 40 W, 40 W, 60 W |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm 5.200lm 7.800lm |
Gelieferte Lumen
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm 6.400lm 9.600lm |
| Betriebszustand |
| Betriebstemperatur/Luftfeuchtigkeit: -20 bis +60 °C (-4 °F bis 140 °F) / 5 bis 85 % relative Luftfeuchtigkeit, nicht kondensiert |
| Lagertemperatur/Luftfeuchtigkeit: -40 bis +80 °C (-40 bis 176 °F) / 5 bis 85 % relative Luftfeuchtigkeit, nicht kondensiert |
| Durchschnittliche LED-Nutzzeit L90B10: ≥0,96 |
| Nennlebensdauer (Tp <70℃): Bis zu 100.000 Stunden |
| Fahrer-MTBF: 500.000H, MIL-HDBK-217F (25℃) |
| Vibrationsbeständig: 10 ~ 500 Hz, 5 G 12 Min. / 1 Zyklus, Zeitraum für 72 Min. Jeweils entlang der X-, Y- und Z-Achse |
| Akustischer Lärm: <25 dB (30 cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre |
| Zertifizierungen |
| Globales Zertifikat: ENEC | CE | RoHS | D-Mark | KEMA-KEUR gelistet, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5 %, 5000 K und CRl>80.
* Lichtstrahl, Lichtintensitätsverteilung und Lichteffizienz wurden gemäß der Norm EN ISO 17025:2005 für die Normreihe EN13032 und der Norm LM-79 untersucht.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes finden Sie im Produktdatenblatt.
* Aufgrund der LED-Binning können sich die Werte ändern.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 4000K/80Ra, 10 % höherer Wirkungsgrad bei 70Ra

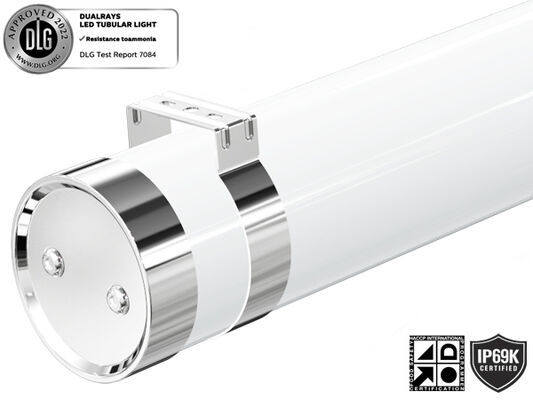

Deckenmontage:
Schraubenloch in die Decke bohren. Befestigen Sie den Clip mit einer Schraube an der Decke. Mit der Hand fest in die Leuchte einrasten.

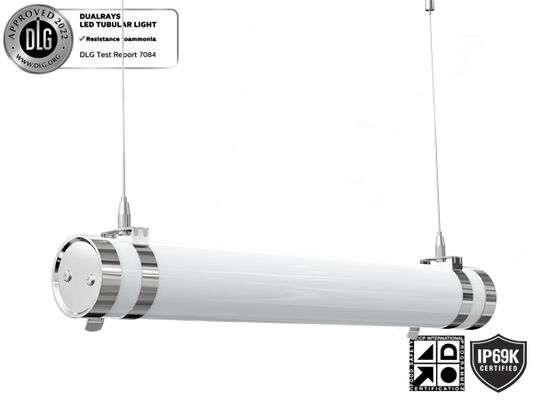

Suspension:
Schraubenloch in die Decke bohren. Mit der Hand fest in die Leuchte einrasten,InstallierenBefestigen Sie den Montagehaken an der Decke.Und
der Clip.Passen Sie dann die Länge der Aufhängungssätze an.

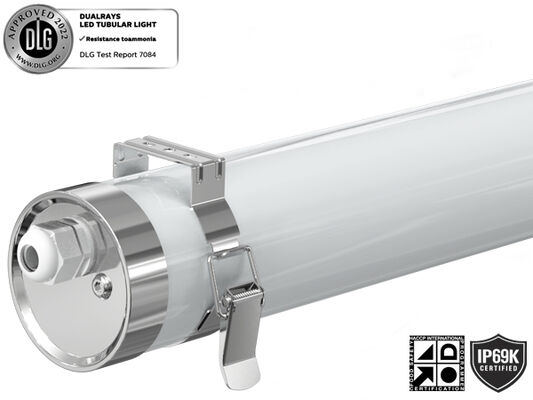

Drehbare Deckenmontage:
Schraubenloch in die Decke bohren. Mit Clips in die Leuchte einklicken. Drehen Sie den Winkel nach Bedarf.

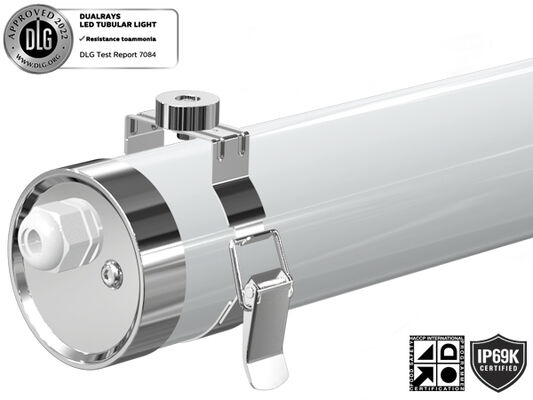

Magnetische Befestigung:
Nehmen Sie die 2 Stück Clips mit Magnetringen heraus. Klicken Sie mit Magnetclips in die Leuchte. Befestigen Sie die Leuchte auf Metall (Fe, Ni, Co) oder
aus dem Komponentenpaket. mit der Hand fest anziehen. Seine Legierungsobjekte werden nach Bedarf aufgelegt.

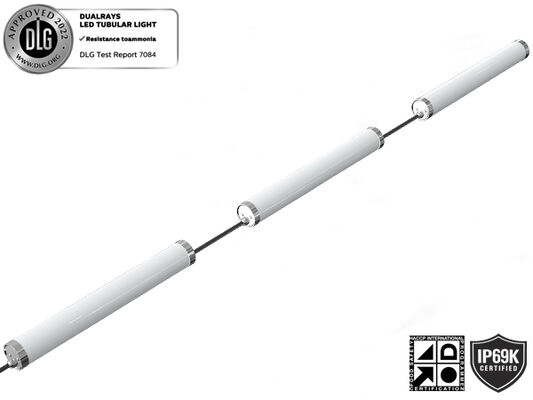

Verknüpfbare Verbindung:
| Länge/mmInnenkarton Außenkarton Menge“/CTN Einheit NW GW/Karton |
| 600 733 x 93 x 93 mm 748 x 294 x 304 mm 9 Stück 1,4 kg 13,2 kg |
| 1200 1333 x 93 x 93 mm 1348 x 294 x 304 mm 9 Stück 2,1 kg 19,8 kg |
| 1500 1633 x 93 x 93 mm 1648 x 294 x 304 mm 9 Stück 2,8 kg 26,4 kg |
Bitte lesen Sie vor der Installation alle folgenden Anweisungen:
* Um einen Stromschlag zu vermeiden, stellen Sie bitte vor der Installation sicher, dass die Stromversorgung ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß dem National Electrical Code und den entsprechenden örtlichen Vorschriften installiert und betrieben werden.
* Packen Sie die Lampe sorgfältig aus, untersuchen Sie sie, melden Sie etwaige Schäden und bewahren Sie das gesamte Verpackungsmaterial auf, falls ein Teil des Produkts während des Transports beschädigt wurde.
* Wenn die Lampe beschädigt ist, verwenden Sie sie nicht!
Stellungnahme:
Gemäß dem internationalen Standard für LED-Leuchten behauptet DUALRAYS hier offiziell, dass Produkte der DUALRAYS LED Highbay Light (UFO Highbay)-Serie nur in neutralen Innen- oder Halbaußenumgebungen eingesetzt werden dürfen. Mittlerweile verspricht DUALRAYS volle Garantie für die Produkte.
Jegliche Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hohem Salzgehalt, hohem Ammoniakgehalt usw., ist ohne die offizielle Bestätigung des Herstellers nicht zulässig. Sollte es zu einer fehlerhaften Anwendung kommen, ist die Garantie nicht mehr gewährleistet.
*ProfessionalTeam:>15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieure, leistungsstarke Produktionskapazität und QC-Managementsystem sorgen für qualitativ hochwertige Produkte und Dienstleistungen.
* Zuverlässige Marke:Aufbau einer stabilen und langfristigen Zusammenarbeit mit europäischen Kunden, hohe Anerkennung und Vertrauen sowie ein Lager in den Niederlanden für besseren Service;
*DIALux-Simulation bereitstellen:Senden Sie uns Ihre Parameter der Anwendungen, wie Abstand, Höhe, Breite usw., unser Ingenieurteam führt eine Simulation gemäß Ihren Anforderungen durch und empfiehlt Ihnen das beste Produkt;
*Alle unsere LED-Leuchten entsprechen den CE- und RoHS-Standards.TÜV, ENEC, VDE, SAA, C-Tick, LM79, LM80 sind für die führenden Produkte gelistet.
