* Helle SAN'AN SMD2835 LEDs, LIFUD/BOKE/AGT High PF Flicker-free Driver DIP Switch Power Adjustment Optional;
* Gegen Wasserdruck von 100 bar (1450 psi) und Temperatur von 80°C;
* IP69K PMMA IK06 Anti-Ammoniak/UV /PC IK10 Anti-UV-Schutz;;
* 120°/ 200°/ 280°/ 360° Abstrahlwinkel optional;
* Einzel- oder Doppelverdrahtung verknüpfbar optional;
* Mehrere Installationen: Aufhängung, Wandmontage, Magnethalterung;
* Verschiedene intelligente Steuerungen: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
* Kein UV oder IR und völlig quecksilberfrei;
* L80/B10 @ 61.000h;
* Kundenspezifische Unterstützung für spezielle Projekte;
Optionen:
> Treiber: / TRIDONIC /BOKE Non-SELV-Treiber.
> Steuerungen und Dimmen: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
> 120°/ 200°/ 280°/ 360° Abstrahlwinkel optional;
> Installation: Aufhängung, Wandmontage, Magnethalterung;
> Material: PC/PMMA optional;
> Ersatz für Leuchtstoffröhren NCF;
> Lebensmittelverarbeitungsanlage;
> Chemische Anlagen;
> Tierstalllager;
> Autowaschanlage;
> Außen- und Innenbereiche;
| Allgemeines System |
| Gehäusematerial: Extrudiertes PC/PMMA gemäß der Norm UNE-EN ISO 21305-1:2020, UV-Filter optional (IK10) |
| Diffusormaterial: Extrudiertes PC/PMMA gemäß der Norm UNE-EN ISO 21305-1:2020, UV-Filter optional (IK10) |
| Gehäusefarbe: Weiß (RAL9016), andere Farben optional |
| Dichtungen: Silikonschaum |
LEDs Wärmeableitung: Durch finless 6063 AL Leuchtenkörper, ohne leitfähige Flüssigkeiten. Passive Konvektionsableitung
Gewährleistung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lotpaste |
|
Anti-Kondensation: Druckausgleichsventil zur Gewährleistung der Feuchtigkeitsfreisetzung, Vermeidung von Kondensation und Aufrechterhaltung der Leuchte
IP-Dichtheit
|
| Ausführung: Elektrostatisch gesprüht und im Ofen sublimiert. Korrosionsbeständig |
| Empfohlene Montagehöhe: 2 - 8 Meter |
| Wartung: Endkappe mit Schraube zur Installation |
| Treiber: Konstantstrom, in Leuchte eingebettet, vorverdrahtet |
| Dimmsteuerung: EIN-AUS | 1-10V Dimmen | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Ingress Protection Rating): IP67 / IP69K |
| IK (Schlagfestigkeit): IK10 |
| Schutzklasse: Klasse Ⅰ |
| Glühdraht: 850°C (unter 30s) |
| Kabelverschraubung: M20 Kabelverschraubung (Nylon oder SS304/316 Kabelverschraubung optional) |
| Installation: Deckenmontage | Aufhängung | Magnetmontage | Drehbarer Wandmontage |
| Smart-Funktion: PIR-Sensor | Mikrowellensensor | Notfall |
| Elektrisches System |
| Durchgangsverdrahtung: 3*1,5mm2 | 5*1,5mm2 | 3*2,5mm2 | 5*2,5mm2 Drähte zur Auswahl |
| Hauptspannung: 220~240VAC/ 50/60Hz, 180-264VDC |
| Leistungsfaktor (PF): ≥0,96 |
| Gesamtklirrfaktor (THD): ＜10% |
| Ausgabetyp: Non-SELV (nicht isoliert) |
| Flimmerfaktor: ＜1% |
| Stroboskopische Sichtbarkeitsmessung (SVM): ＜0,4 |
| Wahrnehmbarkeit stroboskopischer Effekte (Pst): ＜1 |
| Anschlussklemme: Schnelle Endkappe mit Schraube für einfache Verdrahtung |
| Leuchtenleistung B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modul über LSS-Leistungsschalter 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Photometriesystem |
| LEDs: SMD2835 (1W) |
| CCT (Korrelierte Farbtemperatur): Einzel-CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Color Rendering Index): >80Ra für Standard (>90Ra für höheren CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| EEC (Energieeffizienzklasse): A++ |
| SDCM (Standardabweichung der Farbabstimmung): ＜5 (SDCM<3 Optional) |
|
UGR (4H, 8H) : 24,9 (Quer)
23,4 (Längs)
|
| Abstrahlwinkel: 120° | 280° | 360° Optional |
| Durchschnittliche Nutzungsdauer der Leuchte: 61.000 Stunden (L80B10) |
| Lumenwartung bei e.o.l. >70% |
| Lichtausbeute: 130LPW (PROLine) | 160LPW (PRIMELine) Optional |
| Länge 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nennleistung: 20W 30W 30W 40W 40W 60W |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm 5.200lm 7.800lm |
Gelieferte Lumen
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm 6.400lm 9.600lm |
| Betriebsbedingung |
| Betriebstemperatur / Luftfeuchtigkeit: -20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, nicht kondensiert |
| Lagertemperatur / Luftfeuchtigkeit: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, nicht kondensiert |
| Durchschnittliche Nutzungsdauer der LED L90B10: ≥0,96 |
| Nennlebensdauer (Tp <70℃): Bis zu 100.000H |
| Treiber MTBF: 500.000H, MIL-HDBK-217F (25℃) |
| Vibrationsfest: 10~500Hz, 5G 12min / 1Zyklus, Zeitraum für 72min. Jeweils entlang der X-, Y-, Z-Achsen |
| Akustisches Rauschen: ＜25dB (30cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre |
| Zertifizierungen |
| Globales Zertifikat: ENEC | CE | RoHS | D-Mark | KEMA-KEUR gelistet, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Sonstige Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5%, 5000K und CRl>80.
* Lichtstrahl, Lichtstärkeverteilung und Lichtausbeute wurden gemäß der Norm EN ISO 17025:2005 für die Normenreihe EN13032 und der Norm LM-79 geprüft.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind auf dem Produktdatenblatt angegeben.
* Werte können aufgrund des LED-Binning Änderungen unterliegen.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 4000K/80Ra, 10% Effizienz höher mit 70Ra

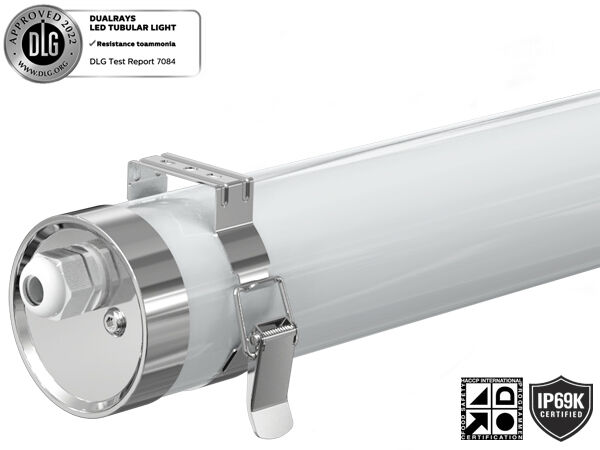

Deckenmontage:
Bohren Sie ein Schraubenloch in die Decke. Befestigen Sie den Clip mit einer Schraube an der Decke. Klicken Sie die Leuchte von Hand fest ein.

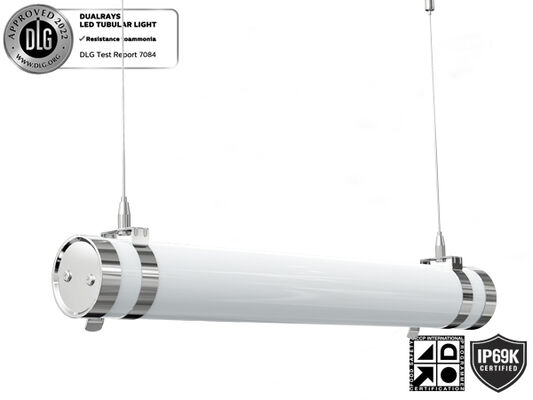

Aufhängung:
Bohren Sie ein Schraubenloch in die Decke. Klicken Sie die Leuchte von Hand fest ein, installieren Sie den Befestigungshaken in der Decke und
den Clip. Stellen Sie dann die Länge der Aufhängesätze ein.
Drehbare Deckenmontage:
Bohren Sie ein Schraubenloch in die Decke. Klicken Sie die Leuchte mit Clips ein. Drehen Sie den Winkel nach Bedarf.
Magnetische Montage:
Nehmen Sie die 2PCS-Clips mit Magnetringen heraus. Klicken Sie die Leuchte mit Magnetclips ein. Befestigen Sie die Leuchte an metallischen (Fe, Ni, Co) oder
vom Komponentenpaket. mit der Hand fest. seine Legierungsobjekte Oberfläche nach Bedarf.

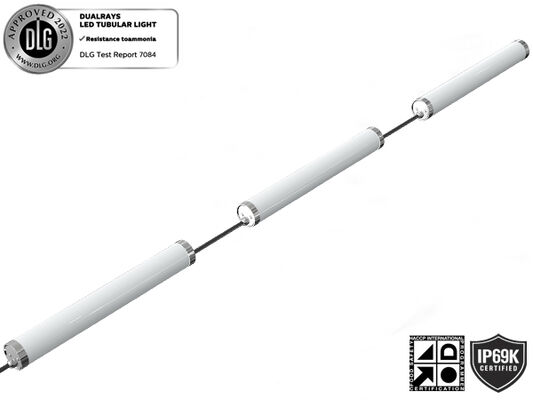

Verknüpfbare Verbindung:
| Länge/mm Innenkarton Außenkarton MENGE”/CTN Einheit N.W G.W/Karton |
| 600 733x93x93mm 748x294x304mm 9PCS 1,4 kg 13,2 kg |
| 1200 1333x93x93mm 1348x294x304mm 9PCS 2,1 kg 19,8 kg |
| 1500 1633x93x93mm 1648x294x304mm 9PCS 2,8 kg 26,4 kg |
Bitte lesen Sie alle nachstehenden Anweisungen vor der Installation:
* Um einen Stromschlag zu vermeiden, stellen Sie bitte sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß den nationalen Elektrovorschriften und den entsprechenden örtlichen Vorschriften installiert und betrieben werden.
* Packen Sie die Lampe aus und untersuchen Sie sie sorgfältig, melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls ein Teil des Produkts während des Transports beschädigt wurde.
* Wenn die Lampe beschädigt ist, verwenden Sie sie nicht!
Erklärung:
Gemäß der internationalen Norm für LED-Leuchten erklärt DUALRAYS hiermit offiziell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) Serie nur in Innenräumen oder halbausgeführten neutralen Umgebungen eingesetzt werden dürfen. Inzwischen verspricht DUALRAYS eine volle Garantie für die Produkte.
Jede Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hoher Salzgehalt, hohem Ammoniak usw., ist ohne die offizielle Bestätigung des Herstellers nicht zulässig. Bei falscher Anwendung ist die Garantie nicht mehr gewährleistet.
* Professionelles Team: >15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieurteam, leistungsstarke Produktionskapazität und QC-Managementsystem, bieten sowohl gute Qualitätsprodukte als auch Service;
* Zuverlässige Marke: Aufbau einer stabilen und langfristigen Zusammenarbeit mit europäischen Kunden, hohe Auszeichnung und Vertrauen erhalten und ein Lager in den Niederlanden für besseren Service haben;
* Bieten Sie DIALux-Simulation an: Senden Sie uns Ihre Anwendungsparameter, wie z. B. Entfernung, Höhe, Breite usw., unser Ingenieurteam führt eine Simulation gemäß Ihren Anforderungen durch und empfiehlt Ihnen das beste Produkt;
* Alle unsere LED-Leuchten entsprechen dem CE-, RoHS-Standard. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 gelistet für die führenden Produkte.
