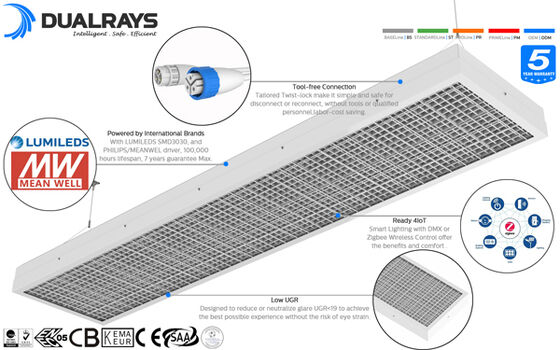

* SAN'AN SMD2835 (0,5W) Hochleistungs-LED-Lichtquelle mit CRI>80Ra, SOSEN/Meanwell Treiber optional;
* Geringe Blendung, besonders geeignet für Indoor-Sporthallenbeleuchtungslösungen;
* IP65 / IK10 Schutz;
* 120° Abstrahlwinkel;
* IP20/IK10 Schutz;
* UGR<19;

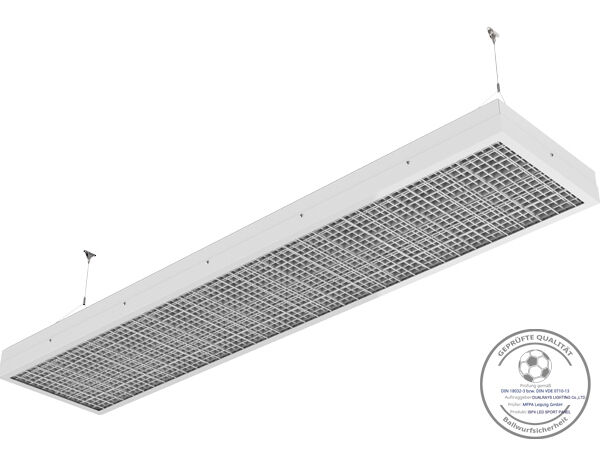

* Ballaufprallprüfung DIN18032-3 (DIN VDE 0710-13) Zulassung
* Mehrere Installationen: Aufhängung, Deckenmontage optional;
* Verschiedene intelligente Steuerungen: 1-10V, Zigbee und DALI optional;
* Keine UV- oder IR-Strahlung und vollständig quecksilberfrei;
* L80/B10 @ 76.000h;
* Kundenspezifische Unterstützung für Sonderprojekte;
Optionen:
> Treiber: MEANWELL / SOSEN / PHILIPS Non-SELV Treiber optional.
> Steuerungen und Dimmung: 1-10V, Zigbee und DALI optional;
> Installation: Aufhängung, Deckenmontage optional;

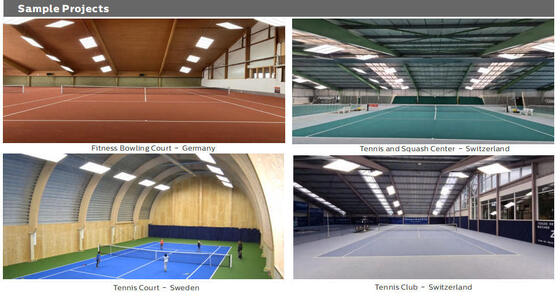

> Tennisplatz;
> Indoor-Sportstadion;
> Badmintonplatz;
> Sporthalle;
> Flur/Galerie/Korridor
| Allgemeines System |
| Gehäusematerial: Extrudiertes Aluminium nach EN755-Standard |
| Diffusormaterial: Extrudiertes PC nach UNE-EN ISO 21305-1:2020 Standard, UV-Filter bedingt (IK10) |
| Gehäusefarbe: Weiß (RAL9016), andere Farben optional |

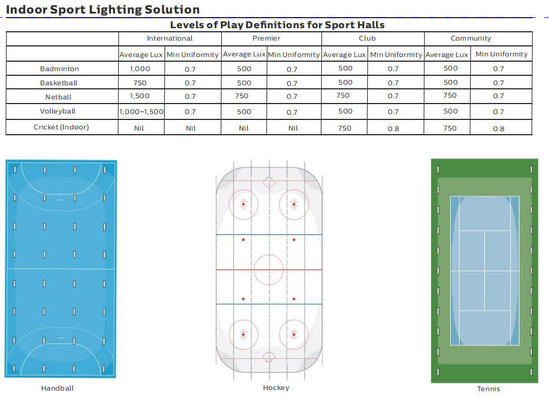

| Gleichmäßigkeit: >0,70 (DIN EN 12193 Klasse I) |
Wärmeableitung der LEDs: Durch finnlosen 6063 AL-Leuchtenkörper, ohne leitende Flüssigkeiten. Passive Konvektionskühlung
sicherstellung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lötpaste |
| Lampentyp: LED austauschbar |
| Lichtaustritt: Direkt |
| Empfohlene Montagehöhe: 5 - 15 Meter |
| Wartung: Diffusor öffnen/schließen mit Schraube |
| Treiber: Konstantstrom mit optionaler Leistungseinstellung über DIP-Schalter, im Leuchtenkörper integriert, vorverdrahtet |
| Dimmsteuerung: EIN-AUS | 1-10V | DALI2 | Zigbee Dimmung |
| IP (Schutzart): IP20 |
| IK (Schlagfestigkeit): IK10 |
| Schutzklasse: Klasse I |
| Glühdraht: 850°C (unter 30s) |
| Kabeldurchführung: H05RN-F 3*1,5mm² | H05RN-F 5*1,5mm² (Max. Querschnitt 4mm²) |

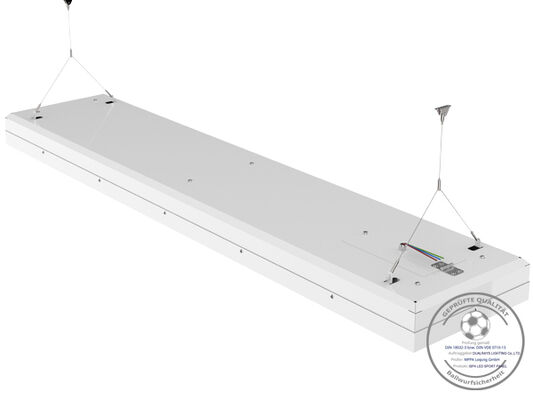

| Installation: Deckenmontage | Schlaufenaufhängung |
| Smart-Funktion: Notstrom |
| Elektrisches System |
| Durchgangsverdrahtung: 3*1,5mm² | 5*1,5mm² | 3*2,5mm² | 5*2,5mm² Drähte optional |
| Netzspannung: 220~240VAC/ 50/60Hz, 180-264VDC |
| Leistungsfaktor (PF): ≥0,96 |
| Gesamtklirrfaktor (THD): <10% |
| Ausgangstyp: Non-SELV (nicht isoliert) |
| Flimmerfaktor: <1% |
| Stroboskopische Sichtbarkeitsmessung (SVM): <0,4 |
| Wahrnehmbarkeit stroboskopischer Effekte (Pst): <1 |
| Anschlussklemme: 3*1,0mm² als Standard, max. 3x2,5mm² + 2x1,5 mm² Dimmkabel, freie Drahtenden, maßgeschneiderte Länge |
| Leuchtenleistung B10A B16A C10A C16A |
| 100W 13 20 19 32 |
| Modul über LSS-Leitungsschutzschalter 150W 9 14 13 21 |
| 200W 6 10 9 15 |
| Photometrisches System |
| LEDs: SMD2835 (0,5W) |
| CCT (Korrelierte Farbtemperatur): Einzel-CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Farbwiedergabeindex): >80Ra für Standard (>90Ra für höhere CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| EEC (Energieeffizienzklasse): A++ |
| SDCM (Standardabweichung der Farbabgleichung): <5 (SDCM<3 optional) |
|
UGR (4H, 8H): 24,9 (Quer)
23,4 (Längs)
|

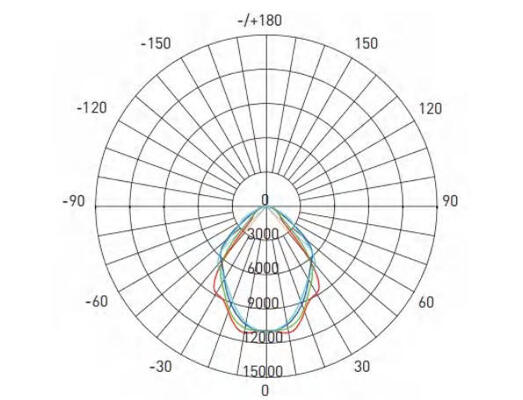

| Abstrahlwinkel: 120° |
| Durchschnittliche nutzbare Lebensdauer der Leuchte: 95.000 Stunden (L80B10) |
| Lichtstromerhalt am Ende der Lebensdauer: >70% |
| Lichtausbeute: 130LPW (PROLine) |
| Nennleistung: 100W 150W 200W |
Gelieferte Lumen
@ 5000K, CRl>80 (PRO) 13.000lm 19.500lm 26.000lm |
| Betriebsbedingungen |
| Betriebstemperatur / Luftfeuchtigkeit: -20~ +50°C (-4°F ~ 122°F) / 5~85% RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit: -40~ +60°C (-40°F ~ 140°F) / 5~85% RH, nicht kondensierend |
| Durchschnittliche nutzbare LED-Zeit L90B10: ≥0,96 |
| Nennlebensdauer (Tp <70°C): Bis zu 100.000HTreiber MTBF: 500.000H, MIL-HDBK-217F (25°C) |
| Vibrationsfestigkeit: 10~500Hz, 5G 12min / 1 Zyklus, Periode für 72min. Jeweils entlang der X-, Y-, Z-Achsen |
| Akustisches Rauschen: <25dB (30cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre (erweiterbar auf 7 Jahre) |
| Zertifizierungen |
| Globales Zertifikat: ENEC | CE | RoHS | D-Mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5%, 5000K und CRl>80. |
* Lichtstrahl, Lichtintensitätsverteilung und Lichteffizienz wurden gemäß der Norm EN ISO 17025:2005 für die Normenreihe EN13032 und die Norm LM-79 geprüft.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind im Produktdatenblatt angegeben.
* Werte können aufgrund des LED-Binning Änderungen unterliegen.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 4000K/80Ra, 10% höhere Effizienz mit 70Ra

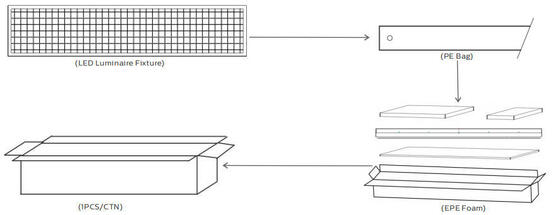

Leistung/W Inner Box Outer Carton QTY”/CTN Unit N.W G.W/Carton
| 100 Nil 1580x380x140mm 1PCS 12.2Kg 13.8Kg150 Nil 1580x380x140mm 1PCS 12.8Kg 14.6Kg |
| 200 Nil 1580x380x140mm 1PCS 14.3Kg 15.9Kg |
| Bitte lesen Sie vor der Installation alle folgenden Anweisungen: |
| * Um Stromschläge zu vermeiden, stellen Sie bitte sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist. |
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß dem National Electrical Code und den entsprechenden lokalen Vorschriften installiert und betrieben werden.
* Packen Sie die Lampe vorsichtig aus und untersuchen Sie sie. Melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls Teile des Produkts während des Transports beschädigt wurden.
* Wenn die Lampe beschädigt ist, verwenden Sie sie nicht!
Erklärung:
Gemäß dem internationalen Standard für LED-Leuchten erklärt DUALRAYS hiermit offiziell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) Serie nur in neutralen Innen- oder halboffenen Umgebungen angewendet werden dürfen. Gleichzeitig verspricht DUALRAYS volle Garantie für die Produkte.
Jede Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hoher Salzkonzentration, hoher Ammoniakkonzentration usw., ist ohne offizielle Bestätigung des Herstellers nicht gestattet. Bei Fehlgebrauch erlischt die Garantie.
*
