* Hohe Helligkeit SAN'AN/LUMILEDS LUXEON SMD3030 2D LEDs, SOSEN/Meanwell Treiber optional;
* Geringe Blendung, besonders geeignet für Sportbeleuchtungslösungen in Innenräumen;

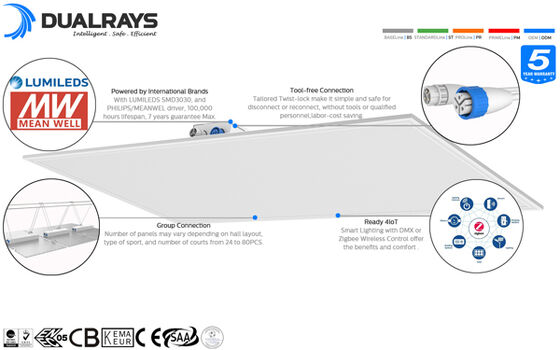

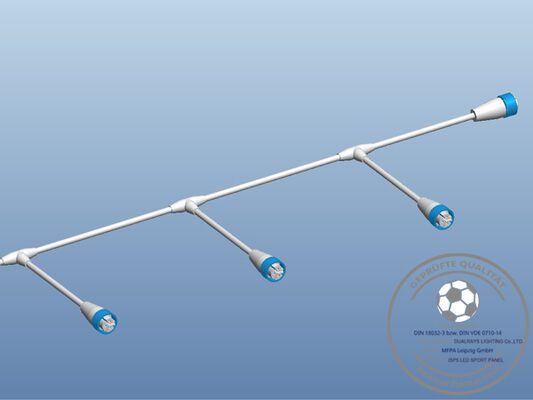

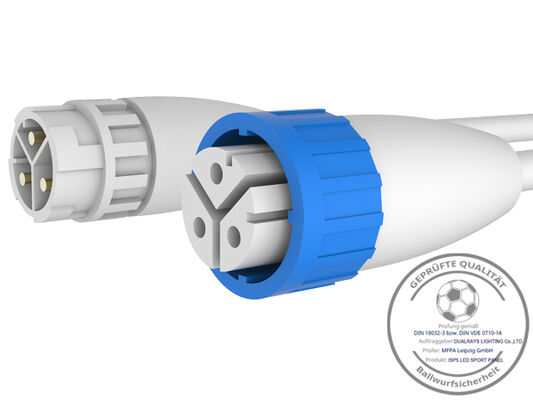

*Maßgeschneiderte Twist-Lock-Kabel für Strom- und Dimmsteuerung zum schnellen Verbinden der Panels miteinander;
ProfessionellesMitsubishi 4T Laser Gravur PMMA, geringe Blendung, besonders geeignet für Tennisplatzbeleuchtungslösungen in Innenräumen
* 120° Abstrahlwinkel;
* IP20/IK10 Schutz;
* UGR<22;

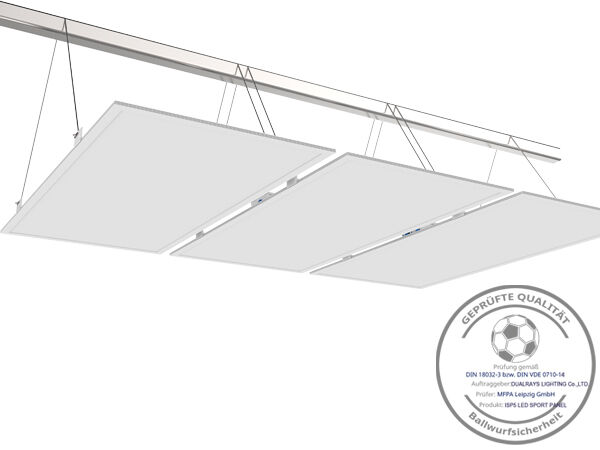

* Ballaufprallprüfung DIN18032-3 (DIN VDE 0710-13) Zulassung
* Mehrere Installationen: Aufhängung, Deckenmontage optional;
* Verschiedene intelligente Steuerungen: 1-10V, Zigbee und DALI optional;
* Keine UV- oder IR-Strahlung und vollständig quecksilberfrei;
* L80/B10 @ 96.000h;
* Kundenspezifische Unterstützung für Sonderprojekte;
Optionen:
> Treiber: MEANWELL / SOSEN / PHILIPS Non-SELV Treiber optional.
> Steuerungen und Dimmung: 1-10V, Zigbee und DALI optional;
> Installation: Aufhängung, Deckenmontage optional;

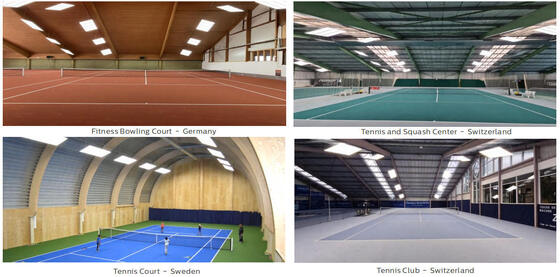

> Tennisplatz;
> Indoor-Sportstadion;
> Badmintonplatz;
> Sporthalle;
> Flur/Galerie/Korridor;
| Allgemeines System |
| Gehäusematerial: Extrudiertes Aluminium nach EN755-Standard |
| Diffusormaterial: Extrudiertes PC nach UNE-EN ISO 21305-1:2020 Standard, UV-Filter bedingt (IK10) |
| Gehäusefarbe: Weiß (RAL9016), andere Farben optional |
| Gleichmäßigkeit: >0,70 (DIN EN 12193 Klasse I) |
LED-Wärmeableitung: Durch rippenloses 6063 AL-Leuchtengehäuse, ohne leitende Flüssigkeiten. Passive Konvektionsableitung
sicherstellung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lötpaste |
| Lampentyp: LED austauschbar |
| Lichtaustritt: Direkt |
| Empfohlene Montagehöhe: 2 - 10 Meter |
| Wartung: Diffusor öffnen/schließen mit Schraube |
| Treiber: Konstantstrom mit optionaler Leistungseinstellung über DIP-Schalter, im Leuchten integriert, vorverdrahtet |

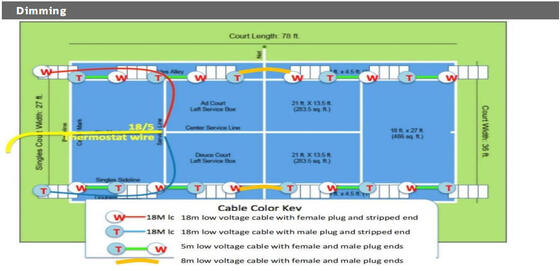

| Dimmsteuerung: EIN-AUS | 1-10V | DALI2 | Zigbee-Dimmung |
| IP (Schutzart): IP20 |
| IK (Schlagfestigkeit): IK10 |
| Schutzklasse: Klasse I |
| Glühdraht: 850°C (unter 30s) |
| Kabeldurchführung: H05RN-F 3*1,5mm² | H05RN-F 5*1,5mm² (max. Querschnitt 4mm²) |
| Installation: Deckenmontage | Schlaufenaufhängung |
| Smart-Funktion: Notstrom |
| Elektrisches System |
| Durchgangsverdrahtung: 3*1,5mm² | 5*1,5mm² | 3*2,5mm² | 5*2,5mm² Drähte optional |
| Netzspannung: 220~240VAC/ 50/60Hz, 180-264VDC |
| Leistungsfaktor (PF): ≥0,96 |
| Gesamtklirrfaktor (THD): <10% |
| Ausgangstyp: Non-SELV (nicht isoliert) |
| Flimmerfaktor: <1% |
| Stroboskopische Sichtbarkeitsmessung (SVM): <0,4 |
| Wahrnehmbarkeit stroboskopischer Effekte (Pst): <1 |
| Anschlussklemme: 3*1,0mm² als Standard, max. 3x2,5mm² + 2x1,5 mm² Dimmkabel, freie Kabelenden, maßgeschneiderte Länge |
| Leuchtenleistung B10A B16A C10A C16A |
| Modul über LSS-Leitungsschutzschalter 75W 18 29 26 42 |
| Photometrisches System |
| LEDs: SMD3030 (1,0W) |
| CCT (Korrelierte Farbtemperatur): Einzel-CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Farbwiedergabeindex): >80Ra für Standard (>90Ra für höhere CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| EEC (Energieeffizienzklasse): A++ |
| SDCM (Standardabweichung der Farbabgleichung): <5 (SDCM<3 optional) |
|
UGR (4H, 8H): 24,9 (quer)
23,4 (längs)
|

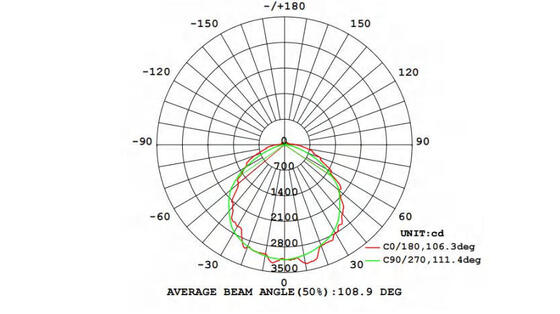

| Abstrahlwinkel: 120° |
| Durchschnittliche nutzbare Lebensdauer der Leuchte: 96.000 Stunden (L80B10) |
| Lichtstromerhaltung am Ende der Lebensdauer: >70% |
| Lichtausbeute: 150LPW (PRIMELine) |
| Nennleistung: 75W |
Gelieferte Lumen
@ 5000K, CRI>80 (PRO) 11.250lm |
| Betriebsbedingungen |
| Betriebstemperatur / Luftfeuchtigkeit: -20~ +50°C (-4°F ~ 122°F) / 5~85% RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit: -40~ +60°C (-40°F ~ 140°F) / 5~85% RH, nicht kondensierend |
| Durchschnittliche LED-Nutzungszeit L90B10: ≥0,96 |
| Nennlebensdauer (Tp <70°C): Bis zu 100.000HTreiber MTBF: 500.000H, MIL-HDBK-217F (25°C) |
| Vibrationsfestigkeit: 10~500Hz, 5G 12min / 1 Zyklus, Periode für 72min. Jeweils entlang der X-, Y-, Z-Achsen |
| Akustisches Rauschen: <25dB (30cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre (erweiterbar bis 7 Jahre) |
| Zertifizierungen |
| Globales Zertifikat: ENEC | CE | RoHS | D-Mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5%, 5000K und CRI>80. |
* Lichtstrahl, Lichtintensitätsverteilung und Lichtausbeute wurden gemäß der Norm EN ISO 17025:2005 für die Normenreihe EN13032 und die Norm LM-79 geprüft.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind im Produktdatenblatt angegeben.
* Werte können aufgrund des LED-Binning Änderungen unterliegen.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 4000K/80Ra, 10% höhere Effizienz mit 70Ra

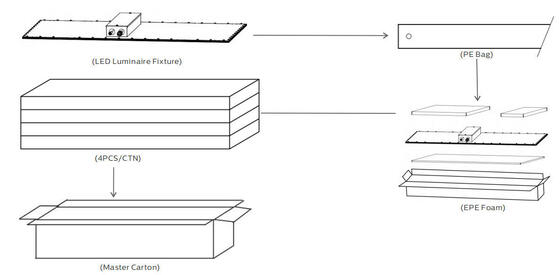

Produkt
| InnenboxAußenkarton |
| menge/Karton |
Einheit N.W
G.W/Karton
LED Sport Panel
Nil
1240x630x210mm
4 Stück
11,8 kg
51,2 kg
Professionelles* Um Stromschläge zu vermeiden, stellen Sie sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist.* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß dem National Electrical Code und den entsprechenden lokalen Vorschriften installiert und betrieben werden.* Packen Sie die Lampe aus und untersuchen Sie sie sorgfältig. Melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls Teile des Produkts während des Transports beschädigt wurden.
* Wenn die Lampe beschädigt ist, verwenden Sie sie nicht!Erklärung:
ProfessionellesJede Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hoher Salzkonzentration, hoher Ammoniakwerte usw., ist ohne offizielle Bestätigung des Herstellers nicht gestattet. Bei Fehlgebrauch erlischt die Garantie.*
Professionelles Team: >15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieure, leistungsstarke Produktionskapazität und QC-Managementsystem, bieten sowohl gute Qualitätsprodukte als auch Service;* Zuverlässige Marke: Aufbau stabiler und langfristiger Kooperationen mit europäischen Kunden, hohe Anerkennung und Vertrauen, Lager in den Niederlanden für besseren Service;
*
DIALux-Simulation anbieten: Senden Sie uns Ihre Anwendungsparameter wie Entfernung, Höhe, Breite usw. Unser Ingenieurteam führt eine Simulation gemäß Ihren Anforderungen durch und empfiehlt Ihnen das beste Produkt;* Alle unsere LED-Leuchten entsprechen den CE-, RoHS-Standards.
TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 für führende Produkte.
