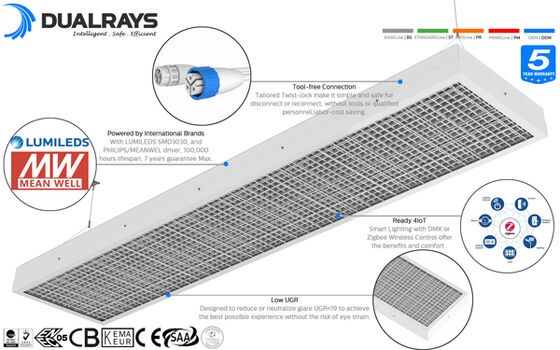

* SAN'AN SMD2835 (0,5W) Hochleistungs-LED-Lichtquelle mit CRI>80Ra, SOSEN/Meanwell Treiber optional;
* Geringe Blendung, besonders geeignet für Innen-Sportstättenbeleuchtungslösungen;
* IP65 / IK10 Schutz;
* 120° Abstrahlwinkel;
* IP20/IK10 Schutz;
* UGR<19;

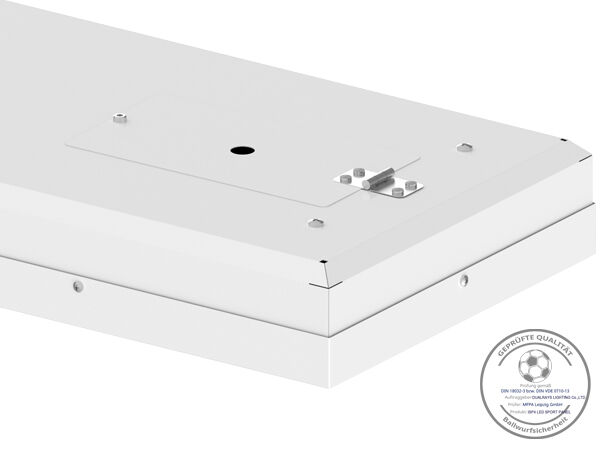

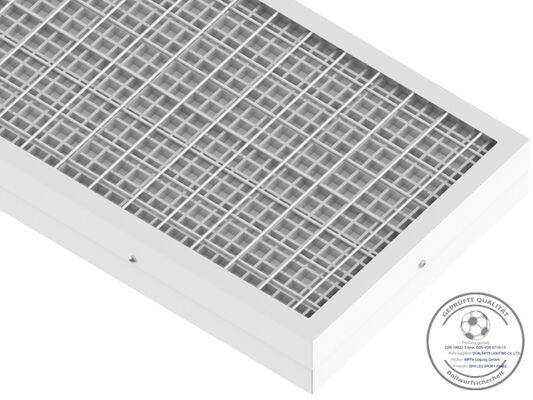

* Ballaufprallprüfung DIN18032-3 (DIN VDE 0710-13) Zulassung
* Mehrere Installationen: Aufhängung, Deckenmontage optional;
* Verschiedene intelligente Steuerungen: 1-10V, Zigbee und DALI optional;
* Keine UV- oder IR-Strahlung und vollständig quecksilberfrei;
* L80/B10 @ 76.000h;
* Kundenspezifische Unterstützung für spezielle Projekte;
Optionen:
> Treiber: MEANWELL / SOSEN / PHILIPS Non-SELV Treiber optional.
> Steuerungen und Dimmung: 1-10V, Zigbee und DALI optional;
> Installation: Aufhängung, Deckenmontage optional;

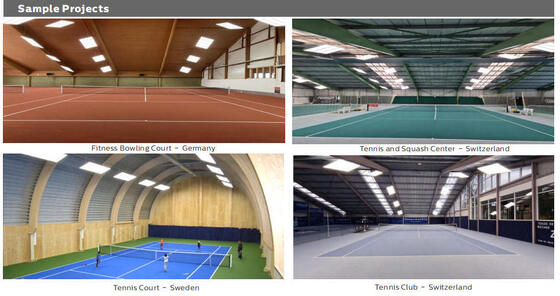

> Tennisplatz;
> Indoor-Sportstadion;
> Badmintonplatz;
> Sporthalle;
> Korridor/Galerie/Gang
| Allgemeines System |
| Gehäusematerial: Extrudiertes Aluminium nach EN755-Standard |
| Diffusormaterial: Extrudiertes PC nach UNE-EN ISO 21305-1:2020 Standard, UV-Filter bedingt (IK10) |
| Gehäusefarbe: Weiß (RAL9016), andere Farben optional |

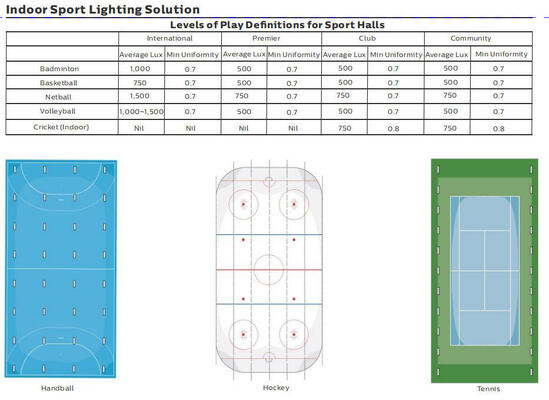

| Gleichmäßigkeit: >0,70 (DIN EN 12193 Klasse I) |
Wärmeableitung der LEDs: Durch rippenloses 6063 AL-Leuchtengehäuse, ohne leitende Flüssigkeiten. Passive Konvektionskühlung
Gewährleistung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lotpaste |
| Lampentyp: LED austauschbar |
| Lichtaustritt: Direkt |
| Empfohlene Montagehöhe: 5 - 15 Meter |
| Wartung: Diffusor offen / geschlossen mit Schraube |
| Treiber: Konstantstrom mit optionaler Leistungseinstellung über DIP-Schalter, im Leuchtenkörper integriert, vorverdrahtet |
| Dimmsteuerung: EIN/AUS | 1-10V | DALI2 | Zigbee Dimmung |
| IP (Schutzart): IP20 |
| IK (Schlagfestigkeit): IK10 |
| Schutzklasse: Klasse I |
| Glühdraht: 850°C (unter 30s) |
| Kabeldurchführung: H05RN-F 3*1,5mm² | H05RN-F 5*1,5mm² (max. Querschnitt 4mm²) |
| Installation: Deckenmontage | Schlaufenaufhängung |
| Smart-Funktion: Notbeleuchtung |
| Elektrisches System |
| Durchgangsverdrahtung: 3*1,5mm² | 5*1,5mm² | 3*2,5mm² | 5*2,5mm² Kabel für Option |
| Netzspannung: 220~240VAC/ 50/60Hz, 180-264VDC |
| Leistungsfaktor (PF): ≥0,96 |
| Gesamtklirrfaktor (THD): <10% |
| Ausgangstyp: Nicht-SELV (nicht isoliert) |
| Flimmerfaktor: <1% |
| Stroboskopische Sichtbarkeitsmessung (SVM): <0,4 |
| Wahrnehmbarkeit stroboskopischer Effekte (Pst): <1 |
| Anschlussklemme: 3*1,0mm² als Standard, max. 3x2,5mm² + 2x1,5 mm² Dimmkabel, freie Kabelenden, maßgeschneiderte Länge |
| Leuchtenleistung B10A B16A C10A C16A |
| 100W 13 20 19 32 |
| Modul über LSS-Leitungsschutzschalter 150W 9 14 13 21 |
| 200W 6 10 9 15 |
| Photometrisches System |
| LEDs: SMD2835 (0,5W) |
| CCT (Korrelierte Farbtemperatur): Einzel-CCT (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (Farbwiedergabeindex): >80Ra für Standard (>90Ra für höhere CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| EEC (Energieeffizienzklasse): A++ |
| SDCM (Standardabweichung der Farbabstimmung): <5 (SDCM<3 optional) |
|
UGR (4H, 8H) : 24,9 (quer)
23,4 (längs)
|

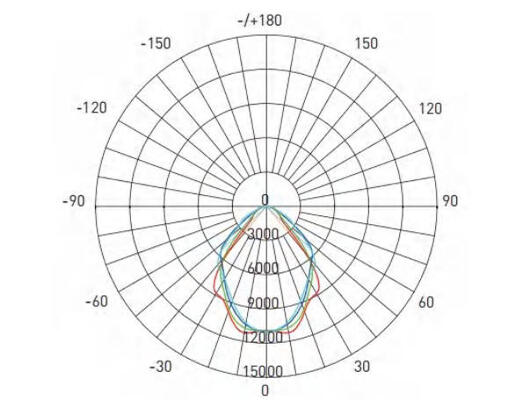

| Abstrahlwinkel: 120° |
| Durchschnittliche nutzbare Lebensdauer der Leuchte: 95.000 Stunden (L80B10) |
| Lichtstromerhalt am Ende der Lebensdauer >70% |
| Lichtausbeute: 130LPW (PROLine) |
| Nennleistung: 100W 150W 200W |
Gelieferte Lumen
@ 5000K, CRI>80 (PRO) 13.000lm 19.500lm 26.000lm |
| Betriebsbedingungen |
| Betriebstemperatur / Luftfeuchtigkeit: -20~ +50°C (-4°F ~ 122°F) / 5~85% RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit: -40~ +60°C (-40°F ~ 140°F) / 5~85% RH, nicht kondensierend |
| Durchschnittliche nutzbare LED-Lebensdauer L90B10: ≥0,96 |
| Nennlebensdauer (Tp <70°C): Bis zu 100.000H |
| Treiber MTBF: 500.000H, MIL-HDBK-217F(25°C) |
| Vibrationsfestigkeit: 10~500Hz, 5G 12min / 1 Zyklus, Periode für 72min. Jeweils entlang der X-, Y-, Z-Achsen |
| Akustisches Rauschen: <25dB (30cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre (erweiterbar auf 7 Jahre) |
| Zertifizierungen |
| Globales Zertifikat: ENEC | CE | RoHS | D-Mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5%, 5000K und CRI>80.
* Lichtstrahl, Lichtintensitätsverteilung und Lichtausbeute wurden gemäß der Norm EN ISO 17025:2005 für die Normenreihe EN13032 und die Norm LM-79 geprüft.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind im Produktdatenblatt angegeben.
* Werte können aufgrund des LED-Binning Änderungen unterliegen.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 4000K/80Ra, 10% höhere Effizienz mit 70Ra

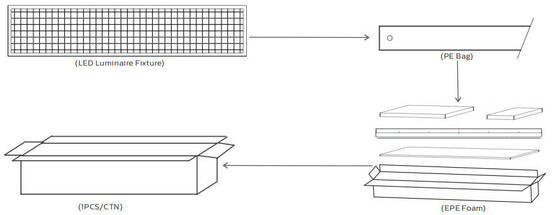

| Leistung/W Innenkarton Außenkarton Menge/Karton Einzelnettogewicht Bruttogewicht/Karton |
| 100 Nil 1580x380x140mm 1 STK 12,2 kg 13,8 kg |
| 150 Nil 1580x380x140mm 1 STK 12,8 kg 14,6 kg |
| 200 Nil 1580x380x140mm 1 STK 14,3 kg 15,9 kg |
Bitte lesen Sie vor der Installation alle unten stehenden Anweisungen:
* Um einen Stromschlag zu vermeiden, stellen Sie bitte sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß dem National Electrical Code und den entsprechenden lokalen Vorschriften installiert und betrieben werden.
* Packen Sie die Lampe aus und untersuchen Sie sie sorgfältig. Melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls ein Teil des Produkts während des Transports beschädigt wurde.
* Wenn die Lampe beschädigt ist, verwenden Sie sie nicht!
Erklärung:
Gemäß dem internationalen Standard für LED-Leuchten erklärt DUALRAYS hiermit formell, dass die DUALRAYS LED Highbay Light (UFO Highbay) Serienprodukte nur für den Einsatz in neutralen Innen- oder halboffenen Umgebungen zugelassen sind. Gleichzeitig verspricht DUALRAYS volle Garantie für die Produkte.
Jede Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hoher Salzgehalte, hoher Ammoniakkonzentrationen usw., ist ohne offizielle Bestätigung des Herstellers nicht gestattet. Bei Fehlgebrauch erlischt die Garantie.
Für kleine Bestellungen ist Express am besten. Für Großbestellungen ist der Versand per See- oder Bahnfracht (Ziel Europa) am besten, dauert aber lange. Für dringende Bestellungen empfehlen wir den Lufttransport zum Flughafen plus unseren Versandpartner, der zu Ihnen nach Hause liefert.Professionelles Team: >15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieure, leistungsstarke Produktionskapazität und QC-Managementsystem, bieten sowohl gute Qualitätsprodukte als auch Service;* Zuverlässige Marke: Aufbau stabiler und langfristiger Kooperationen mit europäischen Kunden, hohe Anerkennung und Vertrauen, Lager in den Niederlanden für besseren Service;
* DIALux-Simulation anbieten: Senden Sie uns Ihre Anwendungsparameter wie Entfernung, Höhe, Breite usw. Unser Ingenieurteam wird eine Simulation gemäß Ihren Anforderungen durchführen und Ihnen das beste Produkt empfehlen;
Für kleine Bestellungen ist Express am besten. Für Großbestellungen ist der Versand per See- oder Bahnfracht (Ziel Europa) am besten, dauert aber lange. Für dringende Bestellungen empfehlen wir den Lufttransport zum Flughafen plus unseren Versandpartner, der zu Ihnen nach Hause liefert.Versand:Hinweis:
Für kleine Bestellungen ist Express am besten. Für Großbestellungen ist der Versand per See- oder Bahnfracht (Ziel Europa) am besten, dauert aber lange. Für dringende Bestellungen empfehlen wir den Lufttransport zum Flughafen plus unseren Versandpartner, der zu Ihnen nach Hause liefert.F1: Was ist die Garantie für die TB7 LED-Röhrenleuchte?A: 5 Jahre Garantie. Bei Qualitätsproblemen unsererseits während dieses Zeitraums übernehmen wir die Versandkosten und den Ersatz.
F2: Welche Zahlungsmethoden können Sie akzeptieren?
A: Wir können verschiedene Zahlungsmethoden akzeptieren, um flexibler und bequemer für unsere Kunden weltweit zu sein: Western Union, Paypal, T/T, L/C. Aber im Allgemeinen ist die Standardzahlungsmethode T/T für Großbestellungen, 30% T/T im Voraus, Restbetrag 70% vor dem Versand. Die Bankinformationen sind im PI aufgeführt.F3: Was ist CRI?
A: CRI ist ein Wert, der die Farben realer Objekte wiedergibt. Höherer CRI mit höheren Kosten. Für LED-Röhren ist der CRI meist >80Ra, und 90Ra mit höheren Kosten.
F4:
Kann ich nur das Gehäuse separat kaufen?
A: Entschuldigung, wir liefern nur die komplette Leuchte, aber SKD/CKD kann akzeptiert werden.
F5: Gibt es günstige Versandkosten für den Import in unser Land?
A: Für kleine Bestellungen ist Express am besten. Für Großbestellungen ist der Versand per See- oder Bahnfracht (Ziel Europa) am besten, dauert aber lange. Für dringende Bestellungen empfehlen wir den Lufttransport zum Flughafen plus unseren Versandpartner, der zu Ihnen nach Hause liefert.
F6: Können wir Unterstützung erhalten, wenn wir unsere eigene Marktposition haben?A: Bitte informieren Sie uns über Ihre detaillierten Vorstellungen zu Ihrem Markt und Ihren Anforderungen. Wir werden dies besprechen und Ihnen hilfreiche Vorschläge unterbreiten, um die beste Lösung für Sie zu finden.
F7: Dimmfunktionen?
A: DALI, PIR, 1-10V Dimmung verfügbar, integrierter Tageslichtsensor für intelligente Steuerung optional.
F8: Was sind die Anwendungen Ihrer TB7 LED-Röhrenleuchte?
A: Unsere Highbay-Leuchte kann in folgenden Fällen eingesetzt werden:
> Ersatz für Leuchtstoffröhren NCF;
> Lebensmittelverarbeitungsanlage;
> Chemische Anlagen;
> Tierstall Lager;> Autowaschanlage;
> Außen- und Innenbereiche;
Willkommen, uns für weitere Informationen zu kontaktieren, besuchen Sie unsere offizielle Website
www.DUALRAYS.com
oder senden Sie uns eine E-Mail an
info@DUALRAYS.com
um die neuesten Informationen und Unterstützung zu erhalten.
Erfahren Sie mehr über DUALRAYS anhand der folgenden Bilder!Vielen Dank, dass Sie DUALRAYS LED-Leuchten verwenden. Wir betrachten Qualität als unsere Marketingphilosophie von der Entwicklung und Verpackung all unserer Produkte. Wir erklären hiermit, dass alle unsere Produkte von Fachleuten getestet werden und strengen Qualitätsstandards entsprechen. Wir haben ein professionelles After-Sales-Service-Team, das unsere Kunden betreut. Wir versprechen, dass Sie uns bei Qualitätsproblemen, die auf die Produktqualität selbst zurückzuführen sind, innerhalb der Garantiezeit kostenlos kontaktieren können. Nach Bestätigung durch die Qualitätskontrolle helfen wir Ihnen umgehend, Produkte kostenlos auszutauschen oder zu warten. Shenzhen Dualrays Optoelectronics Co., LIMITED. wird Ihnen von Herzen dienen!
