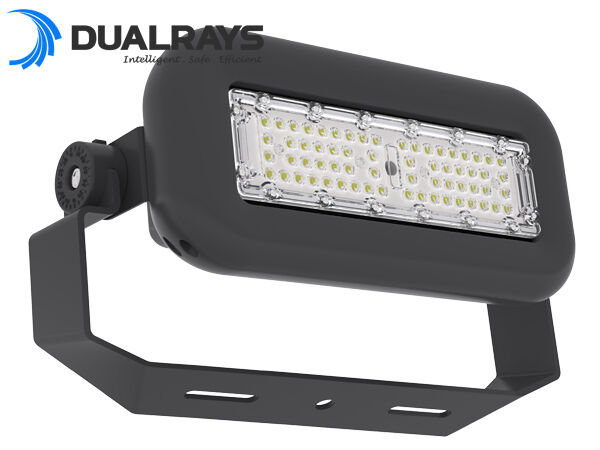

* Bei der Verwendung von LEDs mit hoher Helligkeit kann der Anschluss an die Anschluss-Lösung der Anschluss-Lösung durch die Anschluss-Lösung erfolgen.
* Präzisions-Integrierte Druckgussmaschine ADC12 AL,exzellente Wärmeleitfähigkeit;
* IP65 / IK10 Schutz;
* 30°/60°/90°/120°Symmetrisch,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asymmetrisch,
45° polarisiert, 60° polarisiert (entwickelnd) optisch Optional;
* Verschiedene intelligente Steuerung: 1-10V, DALI, DMX512, Zigbee optional;
* keine UV- oder IR-Strahlen und vollständig frei von Quecksilber;
* L80/B10 @ 100.000h;
* Individuelle Unterstützung für spezielle Projekte;
Die Optionen:
> Fahrer: Meanwell//SOSEN/PHILIPS,DURALYS selbst entwickelte Fahrer, langlebig und kompakt.
> LEDs: LUMILEDS/SAN'AN LEDs Optional
> Wirkungsgrad: 130 LPW/160 LPW Optional;
> Steuerelemente und Dimming: 1-10V, DALI, DMX512, Zigbee für die Option;
> Optische Linse: 30°/60°/90°/120°Symmetrisch,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asymmetrisch,
45° polarisiert, 60° polarisiert (entwickelnde) Optik Optional;
>Vorhangbeleuchtung ((Flugplätze) und Häfen;
>Anwendungen für Freizeitsportbeleuchtung (Fußball, Hockey, Basketball, Golf, Tennis usw.)
>Beleuchtung der Höhenmastfläche;
>Beleuchtung von Großgebäuden;
>Parkplätze und Industriegebiete;
>Kreisbahnen und Autobahnknoten;
| Allgemeines System |
| Gehäuse: Druckguss-Aluminium ADC12 unter hohem Druck EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100,EN AC-47100 nach der UNE EN 1706 Pulverbeschichtung. |
| Farbe des Gehäuses: Metallschwarz (RAL9017), andere Farben optional |
| Versiegelungsgaskette: Silikonschaum |
LEDs Wärmeverteilung: Durch den Finnenlosen Leuchtturm ADC12 AL, ohne leitfähige Flüssigkeiten
Sicherstellung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lötpaste |

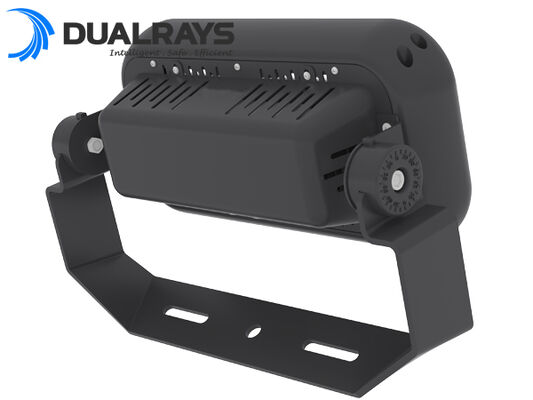

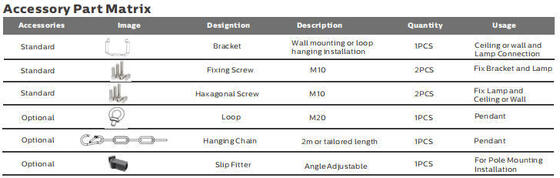

| Klammern: U-Form-Klammern mit 360° Drehbarkeit |
| Empfohlene Aufbauhöhe: 5 - 20 m |
| Wartung: Einfach, Öffnung mit Schraubtreiber, modulares Konzept für einen einfachen Komponentenwechsel: LEDs, Treiber, SPD. |
Antrieb: Steuerstromverstellbarer und programmierbarer Antrieb, eingebettet in die Antriebskiste, vorverkabelt
in einer verzinkten Treiberbox. |
| IP (Einbruchsschutz): IP66 |
| IK (Schlagfestigkeit): IK10 |
| Schutzklasse: Klasse I |
| Kabel Eingang: H05RN-F 3 * 1,5mm2 |
| Widerstand gegen Spannung: CM: 10kV, DM: 6kV |
| SPD (optional): 10kV-10kA, Typ II, mit LED-Signal und Thermo Sicherung zur Trennung der Last am Ende der Lebensdauer |

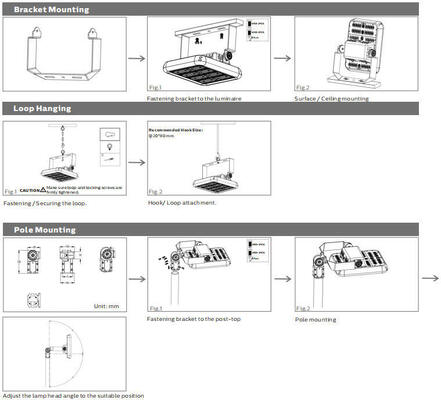

| Montage: Einrichtung mit Halterung, geeignet für die Montage auf dem Boden, an der Wand, im Hochmast und in anderer fester Ebene |

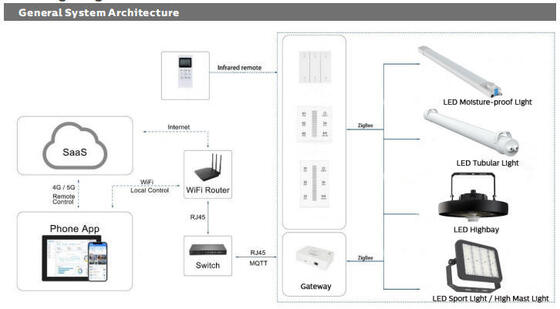

| Intelligente Funktion: 0-10V, PWM, Zeitregelung, DMX, Zigbee, DALI |
| Elektrische Anlage |
| Hauptspannung: 100~277VAC/ 50~60Hz |
| Leistungsfaktor (PF): ≥ 0.95 |
| Gesamtharmonische Verzerrung (THD): < 10% |
| Ausgangsart: Nicht-SELV (nicht isoliert) |
| Flicker-Faktor: < 1% |
| Fahrerwirksamkeit: > 90% |
| Energieeffizienzklasse: A++ IPEA>1.15 |
| Fotometrie-System |
| LEDs: SMD3030 / SMD5050 Optional |
| CCT (korrelierter Farbtemperatur): Einziger CCT (3000K, 4000K, 5000K, 5700K, 6500K) |
| CRI (Color Rendering Index): > 70Ra für den Standard (> 80Ra für einen höheren verfügbaren CRI) |
| Photobiologische Sicherheit: RG0 (Risikofrei) |
| Aufwärts gerichtete Lichtleistung: ULOR 0% |
| Nach unten gerichtete Lichtleistung: DLOR 100% |
| Scheinwerferindex: zwischen D5 und D6 (je nach Lichtverteilung) |
| Lichtstärkenkategorie: zwischen G*4 und G*6 (je nach Lichtverteilung) |
| Lichtstrom CIE no3: > 95% |
| SDCM (Standardabweichung der Farbgleichung): < 6 |
|

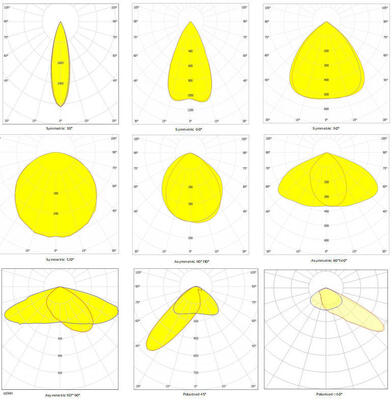

Der Beamwinkel: 30°/60°/90°/120°Symmetrisch,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asymmetrisch,
45° polarisiert, 60° polarisiert (entwickelt sich)
|
| Durchschnittliche Nutzungsdauer der Leuchten: 100.000 Stunden (L80B10) |
| Lumen-Erhaltung bei e.o.l.: > 70% |
| Lichtwirksamkeit: 130LPW (PROLine) |

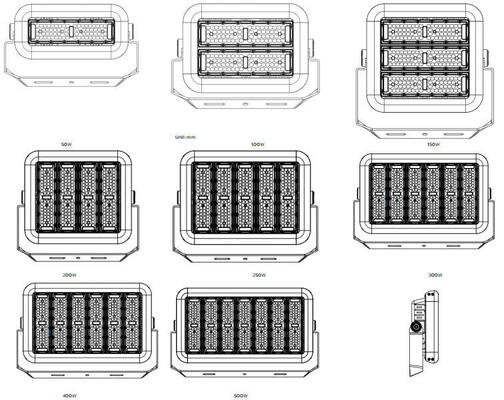

| Nennleistung: 50W 100W 150W 200W 300W 400W 500W |
|
Lieferung von Lumen
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Betriebszustand |
| Betriebstemperatur / Luftfeuchtigkeit: -40 ~ +50 °C (-40 °F ~ 122 °F) / 10 ~ 90% RH, nicht kondensiert |
| Lagertemperatur / Luftfeuchtigkeit: -40 ~ +80 °C (-40 °F ~ 176 °F) / 10 ~ 90% RH, nicht kondensiert |
| Durchschnittliche LED-Nutzungsdauer L80B10: ≥100.000H |
| Nennlebensdauer (Tp < 70°C): bis zu 100.000 Stunden |
| Fahrer MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Schwingungsbeständig: 10~500Hz,5G 12min / 1Zyklus, Periode 72min. Jeder entlang der Achsen X, Y, Z |
| Akustische Geräusche: < 25 dB (30 cm Abstand, normaler Betrieb) |
| Garantie: 5 Jahre (Verlängerung bis zu 7 Jahre) |
| Zertifizierungen |
| Globaler Zertifikat: ENEC CE RoHS D-Marke KEMA-KEUR aufgeführt SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 |
| Die EMV-Richtlinien: EN 55015 |
| Weitere Richtlinien: IEC 62262 |
* Lichtströmungstoleranz, Leistungstoleranz und Farbtemperaturentoleranz ±5%, 5000K und CRl>70.
* Lichtstrahl, Lichtintensitätsverteilung und Lichtwirksamkeit wurden gemäß der Norm EN ISO 17025:2005 für die Normreihe EN13032 und der Norm LM-79 untersucht.
* Aktuelle Produktinformationen und allgemeine Gewährleistungsbedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Ausführliche Angaben zu Lichtströmen und Leistungen für einzelne Indizes sind im Produktdatenblatt angegeben.
* Die Werte können aufgrund von LED-Bindungen geändert werden.
* Die Parameter im Datenblatt sind für Ta=25°C basierend auf 5000K/70Ra angegeben.
* Leistungstoleranz bei ZHAGA-Version oder Stromversorgung D4i/SR: ±10%.
Schalten Sie den Strom ab, verbinden Sie AC-Draht.
Dimmverbindung (mit Dimmtreiber)
1- Kompatibel mit 0-10V-Dimming.
2- Verbinden Sie die Drähte wie oben.
| Leistung/W Innenkarton Außenkarton QTY/CTN Einheit N.W G.W/Karton |
| 50 260x150x425mm 635x540x445mm 8PCS 3,6Kg 32,8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5,8Kg 51,6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9,3Kg 42,7Kg |
| 250 415 x 150 x 485 mm 415 x 150 x 485 mm 1 PCS 13,9 Kilo 16,3 Kilo |
| 300415x150x560mm 415x150x560mm 1PCS 16,3Kg 19,5Kg |
| 400 415x150x560mm 415x150x560mm 1PCS 19,5Kg 22,8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22,8Kg 25,5Kg |
Bitte lesen Sie vor der Installation alle nachstehenden Anweisungen:
* Zur Vermeidung eines Elektroschocks ist vor der Installation sicherzustellen, dass die Stromversorgung ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß dem nationalen Elektrogesetzbuch und den entsprechenden lokalen Vorschriften installiert und betrieben werden.
* Entpacken und sorgfältig untersuchen Sie die Lampe, melden Sie etwaige Beschädigungen und speichern Sie alle Verpackungsmaterialien, wenn sich ein Teil des Produkts während des Transports beschädigt hat.
* Wenn die Lampe beschädigt ist, benutzen Sie sie nicht!
Erklärung:
Gemäß der Internationalen Norm für LED-LeuchtenHier behauptet DUALRAYS offiziell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) -Serie nur in einer neutralen Umgebung im Innen- oder Semi-Außenbereich verwendet werden dürfen.In der Zwischenzeit verspricht DUALRAYS eine volle Garantie für die Produkte.
Eine Anwendung in einer schwierigen Umgebung, einschließlich hoher/niedriger Temperatur, hoher Luftfeuchtigkeit, hoher Salzgehalt, hoher Ammoniakgehalt usw., ist ohne offizielle Bestätigung des Herstellers nicht zulässig.Falls eine Fehlanwendung auftritt, ist die Garantiepolitik nicht mehr gewährleistet.
*BerufstätigkeitTeam:>15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieure, leistungsstarke Produktionskapazität und QC-Managementsystem, bieten sowohl qualitativ hochwertige Produkte als auch Dienstleistungen;
* Zuverlässige Marke:Aufbau einer stabilen und langfristigen Zusammenarbeit mit europäischen Kunden, hohe Preise und Vertrauen und Lager in den Niederlanden für besseren Service;
*Bereitstellung einer DIALux-Simulation:Senden Sie uns Ihre Parameter der Anwendungen, wie Entfernung, Höhe, Breite, etc, unser Ingenieur-Team wird Simulation nach Ihrer Nachfrage tun und empfehlen Sie das beste Produkt;
*Alle unsere LED-Leuchten entsprechen CE, RoHS-Standard.Für die führenden Produkte sind TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 aufgeführt.
