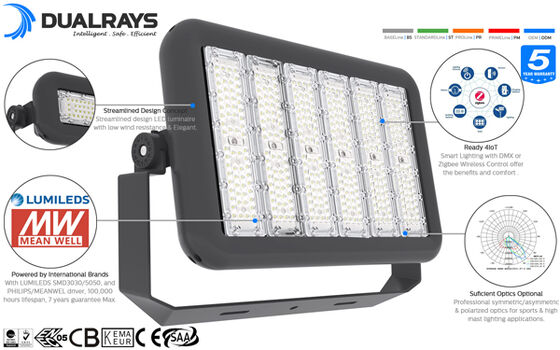

* Helle SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 LEDs, Meanwell XLG / PHILIPS Treiber optional;
* Präzisions-Druckguss ADC12 AL, ausgezeichnete Wärmeleitfähigkeit；
* IP65 / IK10 Schutz;
* 30°/60°/90°/120°Symmetrisch, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asymmetrisch,
45° polarisiert, 60° polarisiert (in Entwicklung) Optik optional;
* Verschiedene intelligente Steuerungen: 1-10V, DALI, DMX512, Zigbee optional;
* Kein UV oder IR und völlig quecksilberfrei;
* L80/B10 @ 100.000h;
* Kundenspezifische Unterstützung für spezielle Projekte;
Optionen:
> Treiber: Meanwell//SOSEN/PHILIPS, DURALYS selbst entwickelter Treiber, langlebig und kompakt.
> LEDs: LUMILEDS/SAN'AN LEDs optional;
> Effizienz: 130LPW/160LPW optional;
> Steuerungen und Dimmen: 1-10V, DALI, DMX512, Zigbee optional;
> Optische Linse: 30°/60°/90°/120°Symmetrisch, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asymmetrisch,
45° polarisiert, 60° polarisiert (in Entwicklung) Optik optional;
> Vorfeldbeleuchtung (Flughäfen) und Häfen;
> Anwendungen für Sportbeleuchtung (Fußball, Hockey, Basketball, Golf, Tennis usw.);
> Hochmast-Flächenbeleuchtung;
> Fassadenbeleuchtung großer Gebäude;
> Park- und Industriegebiete;
> Kreisverkehre und Autobahnkreuze;
| Allgemeines System |
| Gehäusematerial: Hochdruck-Druckguss-Aluminium ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 gemäß der Norm UNE EN 1706, pulverbeschichtet. |
| Gehäusefarbe: Metallic-Schwarz (RAL9017), andere Farben optional |
| Dichtungen: Silikonschaum |
Wärmeableitung der LEDs: Durch den finless ADC12 AL-Leuchtenkörper, ohne leitfähige Flüssigkeiten. Passive Konvektionsableitung
Gewährleistung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lötpaste |

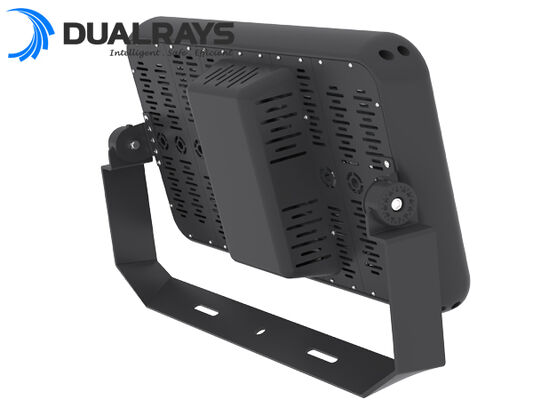

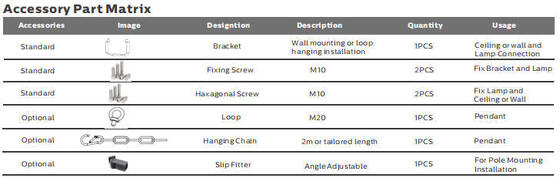

| Halterungen: U-förmige Halterung mit 360° Drehbarkeit |
| Empfohlene Montagehöhe: 5 - 20 Meter |
| Wartung: Einfach, Öffnen mit Schraubendreher, modulares Konzept für einfachen Komponentenaustausch: LEDs, Treiber, SPD. |
Treiber: Konstantstrom-einstellbarer und programmierbarer Treiber. Eingebettet in die Treibereinheit, vorverdrahtet
innerhalb einer verzinkten Treibereinheit. |
| IP (Schutzart): IP66 |
| IK (Schlagfestigkeit): IK10 |
| Schutzklasse: Klasse Ⅰ |
| Kabeleinführung: H05RN-F 3*1,5mm2 | H05RN-F 5*1,5mm2 (Max. Querschnitt 4mm2) |
| Überspannungsfestigkeit: CM: 10kV, DM: 6kV |
| SPD (optional): 10kV-10kA, Typ II, mit LED-Signal und Thermosicherung zur Trennung der Last am Ende der Lebensdauer |
| Installation: Halterungsmontage, geeignet für die Installation auf dem Boden, an der Wand, an hohen Masten und anderen festen Ebenen |

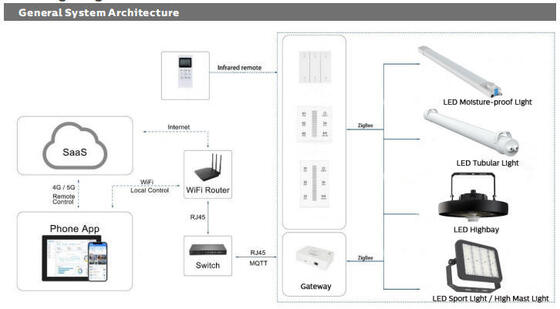

| Intelligente Funktion: 0-10V, PWM, Zeitsteuerung, DMX, Zigbee, DALI |
| Elektrisches System |
| Hauptspannung: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Leistungsfaktor (PF): ≥0,95 |
| Gesamtklirrfaktor (THD): ＜10% |
| Ausgangstyp: Nicht-SELV (nicht isoliert) |
| Flimmerfaktor:<1% |
| Treiberwirkungsgrad: >90% |
| Energieklasse: A++ IPEA>1,15 |
| Photometrisches System |
| LEDs: SMD3030 / SMD5050 optional |
| CCT (Korrelierte Farbtemperatur): Einzel-CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Farbwiedergabeindex): >70Ra für Standard (>80Ra für höheren CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| Aufwärtslichtstromverhältnis: ULOR 0% |
| Abwärtslichtstromverhältnis: DLOR 100% |
| Blendungsindex: Zwischen D5 und D6 (abhängig von der Lichtverteilung) |
| Lichtstärkekategorie: Zwischen G*4 und G*6 (abhängig von der Lichtverteilung) |
| Lichtstrom CIE nº3: >95% |
| SDCM (Standardabweichung der Farbabstimmung): ＜6 |
|

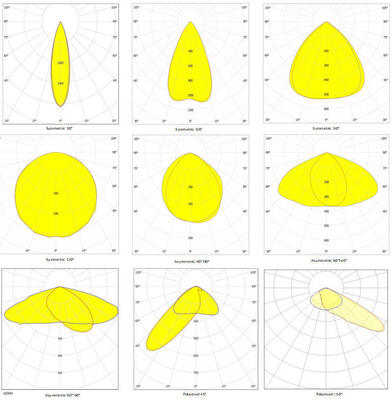

Abstrahlwinkel: 30°/60°/90°/120°Symmetrisch, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asymmetrisch,
45° polarisiert, 60° polarisiert (in Entwicklung)
|
| Durchschnittliche Nutzungsdauer der Leuchte: 100.000 Stunden (L80B10) |
| Lumenwartung am Ende der Lebensdauer: >70% |
| Lichtausbeute: 130LPW (PROLine) | 160LPW (PRIMELine) optional |

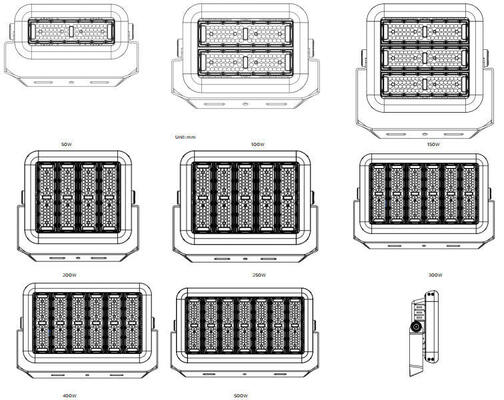

| Nennleistung: 50W 100W 150W 200W 300W 400W 500W |
|
Gelieferte Lumen
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Betriebsbedingung |
| Betriebstemperatur / Luftfeuchtigkeit: -40~ +50℃ (-40°F ~ 122°F) / 10~90% RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit: -40~ +80℃ (-40°F ~ 176°F) / 10~90% RH, nicht kondensierend |
| Durchschnittliche Nutzungsdauer der LED L80B10: ≥100.000H |
| Nennlebensdauer (Tp<70℃): Bis zu 100.000H |
| Treiber MTBF: 500.000H, MIL-HDBK-217F (25℃) |
| Vibrationsfest: 10~500Hz, 5G 12min / 1Zyklus, Zeitraum für 72min. Jeweils entlang der X-, Y-, Z-Achse |
| Akustisches Rauschen: ＜25dB (30cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre (erweiterbar auf bis zu 7 Jahre) |
| Zertifizierungen |
| Globale Zertifizierung: ENEC | CE | RoHS | D-Mark | KEMA-KEUR gelistet, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Sonstige Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5%, 5000K und CRl>70.
* Lichtstrahl, Lichtstärkeverteilung und Lichtausbeute wurden gemäß der Norm EN ISO 17025:2005 für die Normenreihe EN13032 und der Norm LM-79 geprüft.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind auf dem Produktdatenblatt angegeben.
* Werte können aufgrund des LED-Binning Änderungen unterliegen.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 5000K/70Ra.
* Leistungstoleranz mit ZHAGA-Version oder Netzteil D4i/SR: ±10%.
Schalten Sie das Gerät aus und schließen Sie das Wechselstromkabel an.
Dimmanschluss (mit dimmbarem Treiber)
1. Kompatibel mit 0-10V Dimmen.
2. Schließen Sie die Kabel wie in der obigen Abbildung an.

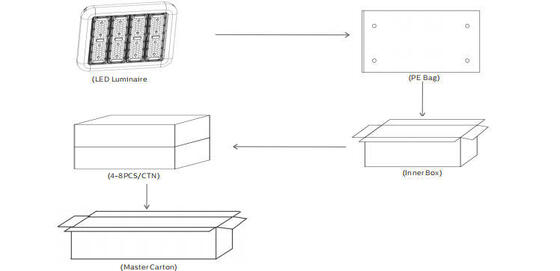

| Leistung/W Innenbox Außenkarton STÜCKZAHL”/CTN Einheit N.W G.W/Karton |
| 50 260x150x425mm 635x540x445mm 8 STÜCK 3,6 kg 32,8 kg |
| 100 300x150x425mm 635x620x445mm 8 STÜCK 5,8 kg 51,6 kg |
| 150 405x150x425mm 635x420x445mm 4 STÜCK 7,4 kg 33,5 kg |
| 200 415x150x410mm 635x430x430mm 4 STÜCK 9,3 kg 42,7 kg |
| 250 415x150x485mm 415x150x485mm 1 STÜCK 13,9 kg 16,3 kg |
| 300 415x150x560mm 415x150x560mm 1 STÜCK 16,3 kg 19,5 kg |
| 400 415x150x560mm 415x150x560mm 1 STÜCK 19,5 kg 22,8 kg |
| 500 415x150x635mm 415x150x635mm 1 STÜCK 22,8 kg 25,5 kg |
Bitte lesen Sie alle nachfolgenden Anweisungen vor der Installation:
* Um einen Stromschlag zu vermeiden, stellen Sie bitte sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist.
* Die Leuchte sollte von einem qualifizierten Elektriker oder Techniker gemäß den nationalen Elektrovorschriften und den entsprechenden örtlichen Vorschriften installiert und betrieben werden.
* Packen Sie die Leuchte vorsichtig aus und untersuchen Sie sie. Melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls ein Teil des Produkts während des Transports beschädigt wurde.
* Wenn die Leuchte beschädigt ist, verwenden Sie sie nicht!
Erklärung:
Gemäß der internationalen Norm für LED-Leuchten erklärt DUALRAYS hiermit offiziell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) Serie nur in Innenräumen oder in einer semi-neutralen Umgebung im Freien verwendet werden dürfen. Gleichzeitig verspricht DUALRAYS eine volle Garantie für die Produkte.
Jede Anwendung in einer rauen Umgebung, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hohem Salzgehalt, hohem Ammoniakgehalt usw., ist ohne die offizielle Bestätigung des Herstellers nicht zulässig. Bei falscher Anwendung erlischt die Garantie.
