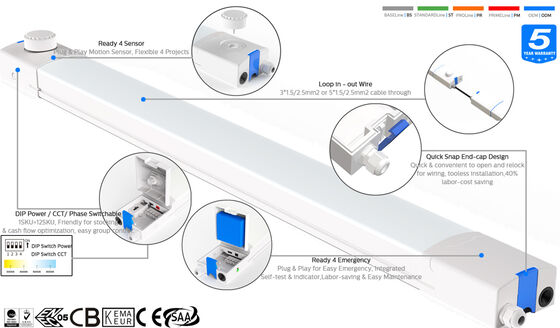

* Hochleistungs-SAN'AN SMD2835 LEDs, TRIDONIC/ nicht-SELV Hochleistungs-Flimmerfreier Treiber mit DIP-Schalter zur Leistungseinstellung optional;

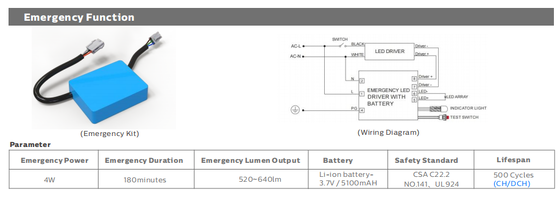

* Bereit für Bewegungssensor & Notstrom, Plug & Play Sensor & Notstrom;

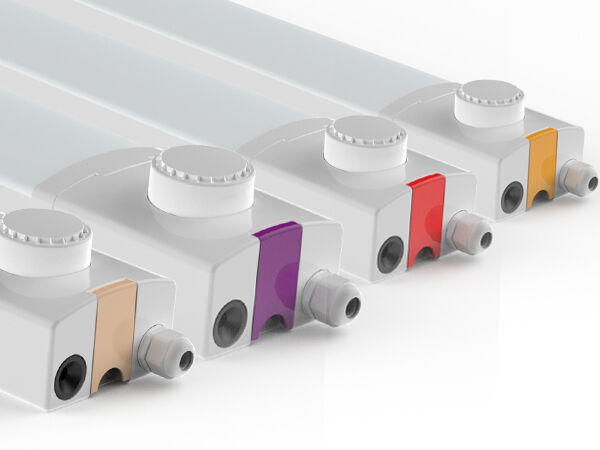

* Schnappverschluss-Endkappe, schnell und bequem zu öffnen und wieder zu verriegeln für die Verkabelung, verbessert die Effizienz erheblich und spart Arbeitskosten;;
* IP65 / IK10 Schutz;
* 120° Abstrahlwinkel;
* Einzel- oder Doppelverdrahtung verknüpfbar optional;
* Mehrere Installationen: Abhängung, Wandmontage;
* Verschiedene intelligente Steuerungen: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notstrom;
* 3 CCT optional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Einphasig (L/N/E) oder Dreiphasig (L1/L2/L3/N/FG) optional;
* Keine UV- oder IR-Strahlung und vollständig quecksilberfrei;
* L80/B10 @ 61.000h;
* Kundenspezifische Unterstützung für spezielle Projekte;
Optionen:
> Treiber: / TRIDONIC /BOKE Nicht-SELV Treiber mit DIP-Technologie optional.
> 3 CCT optional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

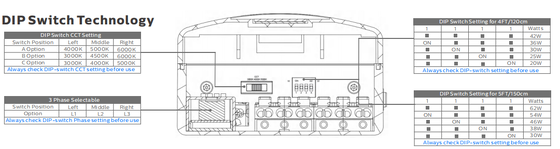

> DIP-schaltbare Leistung;
> Steuerungen und Dimmung: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notstrom;
> Installation: Deckenmontage | Abhängung | schwenkbare Wandmontage;
> Ersatz für Leuchtstoffröhren NCF;
> Werkstätten und Lager;
> Garage und Parkhäuser;
> Sportstätten;
> Korridor/Galerie/Gang;
> Außen- und Innenbereiche;
| Länge/mm Größe A / mm Größe B / mm Größe C / mm Größe C / mm |
| 600 2ft/605 620 102 54 |
| 1200 4ft/1205 1220 102 54 |
| 1500 5ft/1505 1520 102 54 |
| Allgemeines System |
| Gehäusematerial: Extrudiertes PC gemäß UNE-EN ISO 21305-1:2020 Standard, UV-Filter bedingt (IK10) |
| Diffusormaterial: Extrudiertes PC gemäß UNE-EN ISO 21305-1:2020 Standard, UV-Filter bedingt (IK10) |
| Gehäusefarbe: Weiß (RAL9016), andere Farben optional |
| Dichtungen: Silikonschaum |
LED-Wärmeableitung: Über flossenlosen 6063 AL Leuchtenkörper, ohne leitende Flüssigkeiten. Passive Konvektionsableitung
Gewährleistung des thermischen Kontakts mit den LED-Modulen durch hochleitfähige bleifreie Lötpaste |
| Anti-Kondensation: Druckausgleichsventil zur Feuchtigkeitsableitung, Vermeidung von Kondensation und Aufrechterhaltung der IP-Dichtigkeit der Leuchte |
| Oberfläche: Elektrostatisch gesprüht und im Ofen sublimiert. Korrosionsbeständig |
| Empfohlene Montagehöhe: 2 - 8 Meter |
| Wartung: Schnellverschluss-Endkappe für einfache Installation |
| Treiber: Konstantstrom mit optionaler Leistungseinstellung über DIP-Schalter, in der Leuchte integriert, vorverkabelt |
| Dimmsteuerung: EIN-AUS | 1-10V Dimmung | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Schutzart): IP65 |
| IK (Schlagfestigkeit): IK10 |
| Schutzklasse: Klasse I |
| Glühdrahtprüfung: 850°C (unter 30s) |
| Kabelverschraubung: M20 Kabelverschraubung (Nylon) |
| Installation: Deckenmontage | Abhängung | schwenkbare Wandmontage |

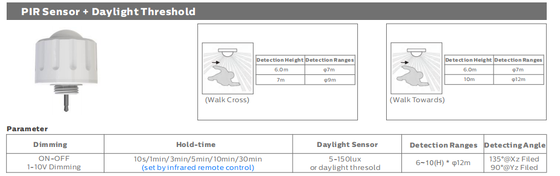

| Smart-Funktion: PIR-Sensor | Mikrowellensensor | Notstrom |
| Elektrisches System |
| Durchgangsverdrahtung: 3*1,5mm2 | 5*1,5mm2 | 3*2,5mm2 | 5*2,5mm2 Kabel für Option |
| Netzspannung: 220~240VAC/ 50/60Hz, 180-264VDC |
| Leistungsfaktor (PF): ≥0,96 |
| Gesamtklirrfaktor (THD): <10% |
| Ausgangstyp: Nicht-SELV (nicht isoliert) |
| Flimmerfaktor: <1% |
| Stroboskopische Sichtbarkeitsmessung (SVM): <0,4 |
| Wahrnehmbarkeit von Stroboskopeffekten (Pst): <1 |
| Anschlussklemme: Schnellverschluss-Endkappe für einfache Installation, verschiebbares Getriebefach für einfachen Austausch und Wartung optional |
| Leuchtenleistung B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modul über LSS-Leitungsschutzschalter 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Photometrisches System |
| LEDs: SMD2835 (1W) |
|
CCT (Korrelierte Farbtemperatur): Einzel-CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT optional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K zur Auswahl)
|
| CRI (Farberzeugungsindex): >80Ra für Standard (>90Ra für höheren CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| EEC (Energieeffizienzklasse): A++ |
| SDCM (Standardabweichung der Farbabstimmung): <5 (SDCM<3 optional) |
|
UGR (4H, 8H): 24,9 (quer)
23,4 (längs)
|

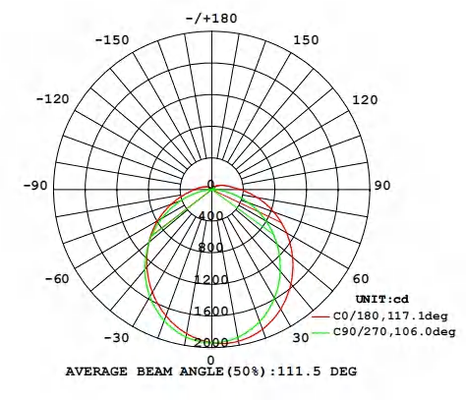

| Abstrahlwinkel: 120° |
| Durchschnittliche nutzbare Lebensdauer der Leuchte: 61.000 Stunden (L80B10) |
| Lichtstromerhalt am Ende der Lebensdauer >70% |
| Lichtausbeute: 130LPW (PROLine) | 160LPW (PRIMELine) optional |
| Länge 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nennleistung: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Max. 5.460lm 5.200lm 7.800lm Max. 8.060lm |
Gelieferte Lumen
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Max. 6.720lm 6.400lm 9.600lm Max. 9.920lm |
| Betriebsbedingungen |
| Betriebstemperatur / Luftfeuchtigkeit: -20~ +60°C (-4°F ~ 140°F) / 5~85% RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit: -40~ +80°C (-40°F ~ 176°F) / 5~85% RH, nicht kondensierend |
| Durchschnittliche nutzbare LED-Lebensdauer L90B10: ≥0,96 |
| Nennlebensdauer (Tp <70°C): Bis zu 100.000H |
| Treiber MTBF: 500.000H, MIL-HDBK-217F(25°C) |
| Vibrationsfestigkeit: 10~500Hz, 5G 12min / 1 Zyklus, 72min pro Periode. Jeweils entlang der X-, Y-, Z-Achsen |
| Akustisches Rauschen: <25dB (30cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre (erweiterbar bis 7 Jahre) |
| Zertifizierungen |
| Globale Zertifikate: ENEC | CE | RoHS | D-Mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5%, 5000K und CRI>80.
* Lichtstrahl, Lichtintensitätsverteilung und Lichtausbeute wurden gemäß der Norm EN ISO 17025:2005 für die Normenreihe EN13032 und die Norm LM-79 geprüft.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind im Produktdatenblatt angegeben.
* Werte können aufgrund von LED-Binning Änderungen unterliegen.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 4000K/80Ra, 10% höhere Effizienz mit 70Ra
Verknüpfbare Verbindung:

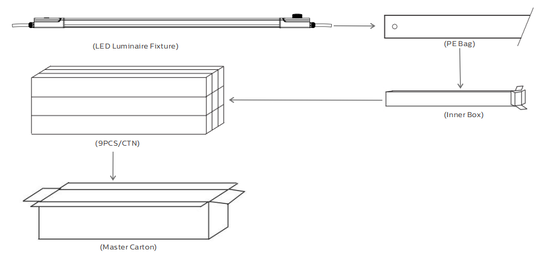

| Länge/mm Innenbox Außenkarton Menge/Karton Stückgewicht Bruttogewicht/Karton |
| 600 670x106x65mm 685x333x220mm 9 Stück 1,6Kg 16,9Kg |
| 1200 1270x106x65mm 1385x333x220mm 9 Stück 2,4Kg 23,9Kg |
| 1500 1570x106x65mm 1685x333x220mm 9 Stück 3,4Kg 33,6Kg |
Bitte lesen Sie alle untenstehenden Anweisungen vor der Installation:
* Um Stromschläge zu vermeiden, stellen Sie sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist.
* Die Leuchte muss von einem qualifizierten Elektriker oder Techniker gemäß dem National Electrical Code und den entsprechenden lokalen Vorschriften installiert und betrieben werden.
* Packen Sie die Leuchte vorsichtig aus und prüfen Sie sie, melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls Teile des Produkts während des Transports beschädigt wurden.
* Wenn die Leuchte beschädigt ist, verwenden Sie sie nicht!
Erklärung:
Gemäß dem internationalen Standard für LED-Leuchten erklärt DUALRAYS hiermit formell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) Serie nur für den Einsatz in neutralen Innen- oder halboffenen Umgebungen zugelassen sind. Gleichzeitig verspricht DUALRAYS die volle Garantie für die Produkte.
Jede Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hoher Salzgehalte, hoher Ammoniakkonzentrationen usw., ist ohne offizielle Bestätigung des Herstellers nicht gestattet. Bei Fehlgebrauch erlischt die Garantie.
