* Helle SAN'AN SMD2835 LEDs, TRIDONIC/ nicht-SELV High PF Flicker-free Driver DIP-Schalter Leistungsanpassung optional;;

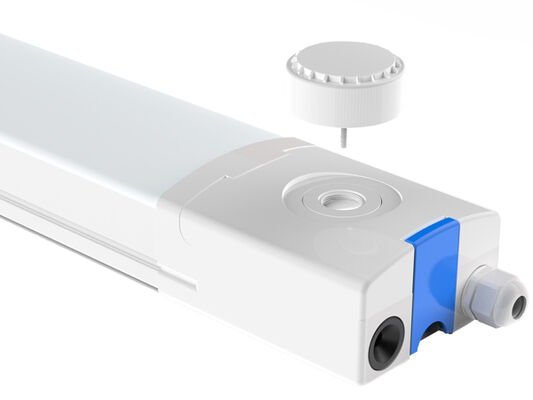

* Bereit für Bewegungssensor & Notfall, Plug & Play Sensor & Notfall;
* Schnallen-Design Endkappe, schnell & bequem zum Öffnen und Wiederverriegeln für die Verkabelung, verbessert die Effizienz erheblich und spart Arbeitskosten;;
* IP65 / IK10 Schutz;
* 120° Abstrahlwinkel;
*Einzel- oder Doppelverdrahtung anschließbar optional;
* Mehrfachinstallationen: Aufhängung, Wandmontage;
* Verschiedene intelligente Steuerungen: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
* 3 CCT optional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Einphasig (L/N/E) oder Dreiphasig (L1/L2/L3/N/FG) optional;
* Kein UV oder IR und völlig quecksilberfrei;
* L80/B10 @ 61.000h;

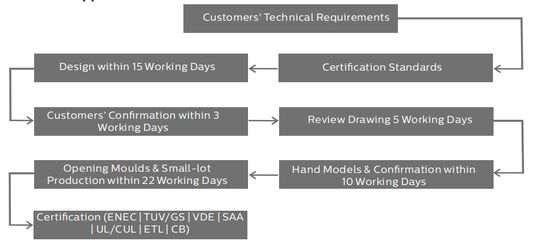

* Kundenspezifische Unterstützung für spezielle Projekte;
Optionen:
> Treiber: / TRIDONIC /BOKE Nicht-SELV-Treiber mit DIP-Technologie optional.
> 3 CCT optional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> DIP-schaltbare Leistung;
> Steuerungen und Dimmen: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
> Installation: Deckenmontage | Aufhängung | Drehbar an der Wand montiert;
> Ersatz für Leuchtstoffröhren NCF;

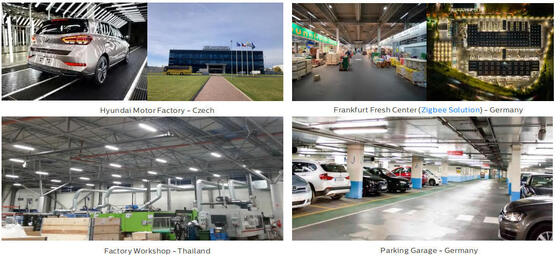

> Werkstätten und Lager;
> Garage und Parkhäuser;
> Sportanlagen;
> Korridor/Galerie/Flur;
> Außen- und Innenbereiche;
| Länge/mm Größe A / mm Größe B / mm Größe C / mmGröße C / mm |
| 600 2ft/605 620 102 54 |
| 1200 4ft/1205 1220 102 54 |
| 1500 5ft/1505 1520 102 54 |
| Allgemeines System |
| Gehäusematerial: Extrudiertes PC gemäß der Norm UNE-EN ISO 21305-1:2020, UV-Filter optional (IK10) |
| Diffusormaterial: Extrudiertes PC gemäß der Norm UNE-EN ISO 21305-1:2020, UV-Filter optional (IK10) |
| Gehäusefarbe: Weiß (RAL9016), andere Farben optional |
| Dichtungen: Silikonschaum |
LEDs Wärmeableitung: Durch finnenlosen 6063 AL Leuchtenkörper, ohne leitfähige Flüssigkeiten. Passive Konvektionsableitung
Gewährleistung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lötpaste |
| Anti-Kondensation: Druckausgleichsventil zur Gewährleistung der Feuchtigkeitsfreisetzung, Vermeidung von Kondensation und Aufrechterhaltung der IP-Dichtigkeit der Leuchte |
| Oberfläche: Elektrostatisch gesprüht und im Ofen sublimiert. Korrosionsbeständig |
| Empfohlene Montagehöhe: 2 - 8 Meter |

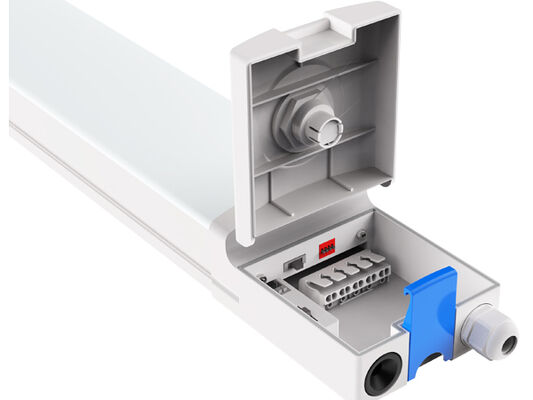

| Wartung: Schnellverschluss-Endkappe für einfache Installation |
| Treiber: Konstantstrom mit optionaler Leistungsanpassung über DIP-Schalter, eingebettet in die Leuchte, vorverdrahtet |
| Dimmsteuerung: EIN-AUS | 1-10V Dimmen | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Ingress Protection Rating): IP65 |
| IK (Schlagfestigkeit): IK10 |
| Schutzklasse: Klasse Ⅰ |
| Glühdraht: 850°C (unter 30s) |
| Kabelverschraubung: M20 Kabelverschraubung (Nylon) |
| Installation: Deckenmontage | Aufhängung | Drehbar an der Wand montiert |

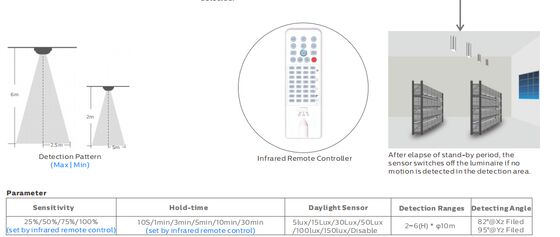

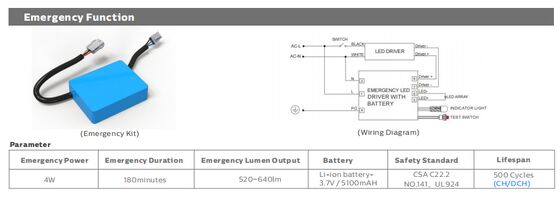

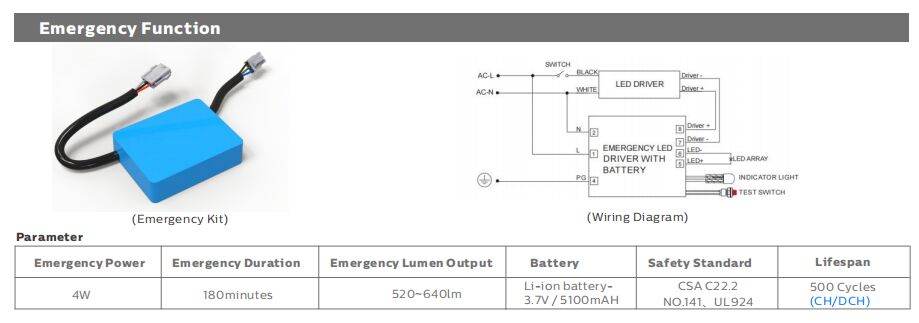

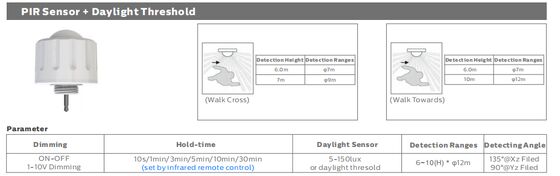

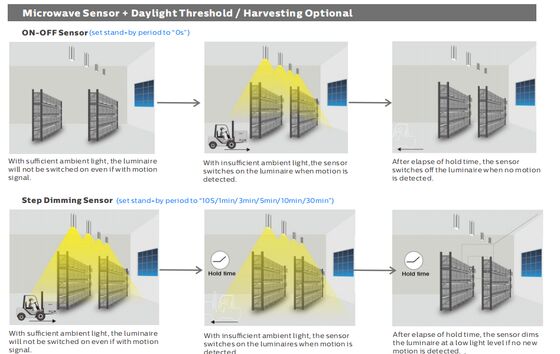

| Intelligente Funktion: PIR-Sensor | Mikrowellensensor | Notfall |
| Elektrisches System |
| Durchgangsverdrahtung: 3*1,5mm2 | 5*1,5mm2 | 3*2,5mm2 | 5*2,5mm2 Drähte zur Auswahl |
| Hauptspannung: 220~240VAC/ 50/60Hz, 180-264VDC |
| Leistungsfaktor (PF): ≥0,96 |
| Gesamtklirrfaktor (THD): ＜10% |
| Ausgabetyp: Nicht-SELV (nicht-isoliert) |
| Flimmerfaktor: ＜1% |
| Stroboskopische Sichtbarkeitsmessung (SVM): ＜0,4 |
| Wahrnehmbarkeit stroboskopischer Effekte (Pst): ＜1 |
| Anschlussklemme: Schnellverschluss-Endkappe für einfache Installation, Gleitzahnrad für einfachen Austausch und Wartung optional |
| Leuchtenleistung B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modul über LSS-Leistungsschalter 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Photometriesystem |
| LEDs: SMD2835 (1W) |
|
CCT (Korrelierte Farbtemperatur): Einzel-CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT optional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K zur Auswahl)
|
| CRI (Color Rendering Index): >80Ra für Standard (>90Ra für höheren CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| EEC (Energieeffizienzklasse): A++ |
| SDCM (Standardabweichung der Farbabstimmung): ＜5 (SDCM<3 Optional) |
|
UGR (4H, 8H) : 24,9 (Quer)
23,4 (Längs)
|
| Abstrahlwinkel: 120° |
| Durchschnittliche Nutzlebensdauer der Leuchte: 61.000 Stunden (L80B10) |
| Lumen-Erhaltung am e.o.l. >70% |
| Lichtausbeute: 130LPW (PROLine) | 160LPW (PRIMELine) Optional |
| Länge 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nennleistung: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Max. 5.460lm 5.200lm 7.800lm Max. 8.060lm |
Gelieferte Lumen
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Max. 6.720lm 6.400lm 9.600lm Max. 9.920lm |
| Betriebsbedingungen |
| Betriebstemperatur / Luftfeuchtigkeit: -20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, nicht kondensierend |
| Durchschnittliche Nutzungsdauer der LED L90B10: ≥0,96 |
| Nennlebensdauer (Tp<70℃): Bis zu 100.000H |
| Treiber MTBF: 500.000H, MIL-HDBK-217F (25℃) |
| Vibrationsfest: 10~500Hz, 5G 12min / 1Zyklus, Zeitraum für 72min. Jeweils entlang der X-, Y-, Z-Achsen |
| Akustisches Rauschen: ＜25dB (30cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre (erweiterbar auf bis zu 7 Jahre) |
| Zertifizierungen |
| Globales Zertifikat: ENEC | CE | RoHS | D-Mark | KEMA-KEUR gelistet, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5%, 5000K und CRl>80.
* Lichtstrahl, Lichtstärkeverteilung und Lichtausbeute wurden gemäß der Norm EN ISO 17025:2005 für die Normenreihe EN13032 und der Norm LM-79 untersucht.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind auf dem Produktdatenblatt angegeben.
* Werte können aufgrund des LED-Binning Änderungen unterliegen.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 4000K/80Ra, 10% Effizienz höher mit 70Ra

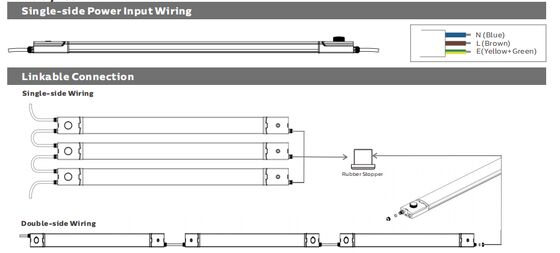

Anschließbare Verbindung:
| Länge/mm Innenkarton Außenkarton MENGE”/CTN Einheit N.W G.W/Karton |
| 600 670x106x65mm 685x333x220mm 9PCS 1,6 kg 16,9 kg |
| 1200 1270x106x65mm 1385x333x220mm 9PCS 2,4 kg 23,9 kg |
| 1500 1570x106x65mm 1685x333x220mm 9PCS 3,4 kg 33,6 kg |
Bitte lesen Sie alle nachstehenden Anweisungen vor der Installation:
* Um einen Stromschlag zu vermeiden, stellen Sie bitte sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist.
* Die Leuchte sollte von einem qualifizierten Elektriker oder Techniker gemäß den nationalen Elektrovorschriften und den entsprechenden örtlichen Vorschriften installiert und betrieben werden.
* Packen Sie die Leuchte vorsichtig aus und untersuchen Sie sie, melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls ein Teil des Produkts während des Transports beschädigt wurde.
* Wenn die Leuchte beschädigt ist, verwenden Sie sie nicht!
Erklärung:
Gemäß der internationalen Norm für LED-Leuchten erklärt DUALRAYS hiermit offiziell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) Serie nur in Innenräumen oder halbaussen neutraler Umgebung eingesetzt werden dürfen. Gleichzeitig verspricht DUALRAYS volle Garantie für die Produkte.
Jede Anwendung in rauer Umgebung, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hohem Salzgehalt, hohem Ammoniakgehalt usw., ist ohne die offizielle Bestätigung des Herstellers nicht zulässig. Bei falscher Anwendung erlischt die Garantie.
*ProfessionellesTeam:>15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieurteam, leistungsstarke Produktionskapazität und QC-Managementsystem, bieten sowohl gute Qualitätsprodukte als auch Service;
* Zuverlässige Marke:Aufbau einer stabilen und langfristigen Zusammenarbeit mit europäischen Kunden, hohes Lob und Vertrauen erhalten und ein Lager in den Niederlanden für besseren Service haben;
*DIALux-Simulation bereitstellen:Senden Sie uns Ihre Anwendungsparameter, wie z. B. Entfernung, Höhe, Breite usw., unser Ingenieurteam führt eine Simulation gemäß Ihren Anforderungen durch und empfiehlt Ihnen das beste Produkt;
*Alle unsere LED-Leuchten entsprechen den CE-, RoHS-Standards.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 gelistet für die führenden Produkte.
