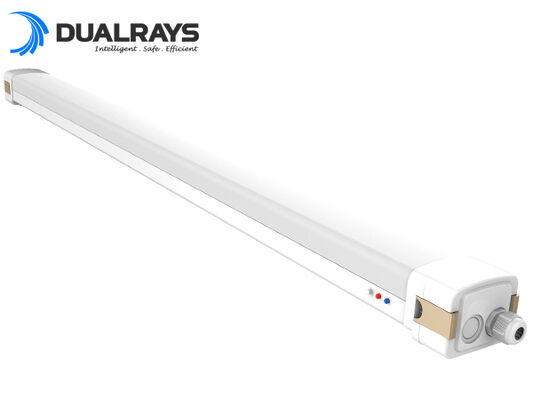

* hohe Leuchtkraft SAN'AN SMD2835-LEDs, TRIDONIC/ nicht-SELV High PF-Flickerfreier Treiber DIP-Schalter Leistungsregelung Optional;

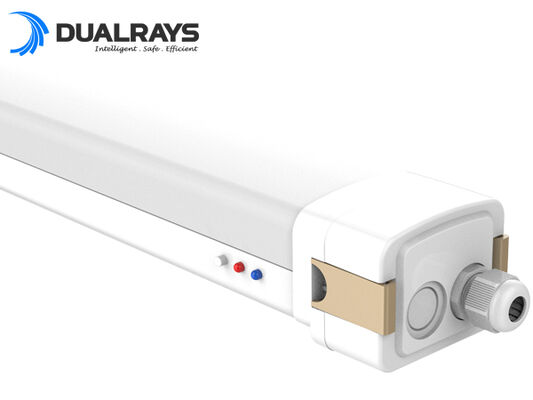

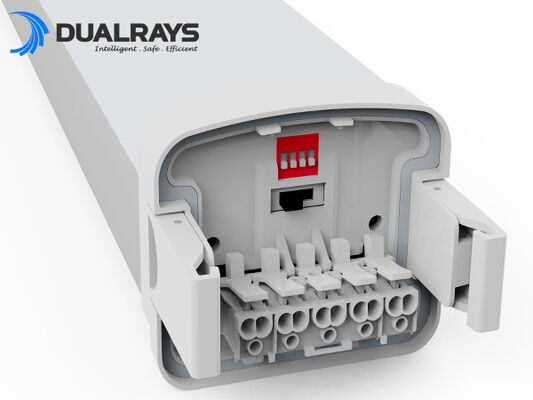

* Buckle Design Endkappe, schnell und bequem zu öffnen und wieder zu sperren für die Verkabelung, erheblich die Effizienz zu verbessern und Arbeitskosten zu sparen;;
* IP65 / IK10 Schutz;
* 120° Lichtstrahlwinkel;
*Ein- oder Doppelverkabelungsverbindung optional;
* Mehrfachinstallationen: Aufhängung, Wandmontage;
* Verschiedene intelligente Steuerungen: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
* 3 CCT ist optional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Einphasige (L/N/E) oder dreiphasige (L1/L2/L3/N/FG) Option;
* keine UV- oder IR-Strahlen und vollständig frei von Quecksilber;
* L80/B10 @ 62.000h;
* Individuelle Unterstützung für spezielle Projekte;
Die Optionen:
> Fahrer: / TRIDONIC / BOKE Nicht-SELV-Fahrer mit optionale DIP-Technologie.
> 3 CCT freiwillig (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> DIP Schaltleistung;
> Steuerung und Dimming: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
> Installation: Decken montiert.
> Ersatz für fluoreszierende NCF;
> Werkstätten und Lager;
> Garagen und Parkplätze;
> Sportanlage;
> Korridor/Galerie/Korridor;
> Außen- und Innenräume;
| Länge/mm Größe A / mm Größe B / mm Größe C / mmGröße D / mm |
| 600 2ft/605 630 84 69 |
| 1200 4ft/1205 |
| 1500 5ft/1505 1530 84 69 |
| Allgemeines System |
| Gehäusematerial: Extrudiertes PC nach der UNE-EN-Norm ISO 21305-1:2020, UV-Filter bedingt ((IK10) |
| Diffusormaterial: Extrudiertes PC nach der UNE-EN-Norm ISO 21305-1:2020, UV-Filter bedingt ((IK10) |
| Farbe des Gehäuses: Weiß (RAL9016), andere Farben optional |
| Versiegelungsgaskette: Silikonschaum |
LEDs Wärmeverlust: Durch den Finnenlosen Leuchtturm 6063 AL ohne leitfähige Flüssigkeiten Passive Konvektionsverlust
Sicherstellung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lötpaste |
| Anti-Kondensation: Druckausgleichsventil zur Gewährleistung der Feuchtigkeitsfreisetzung, Vermeidung von Kondensation und Aufrechterhaltung der IP-Dichtheit der Leuchten |
| Veredelung: Elektrostatisch gesprüht und im Ofen sublimiert. |
| Empfohlene Aufstellhöhe: 2 - 8 Meter |

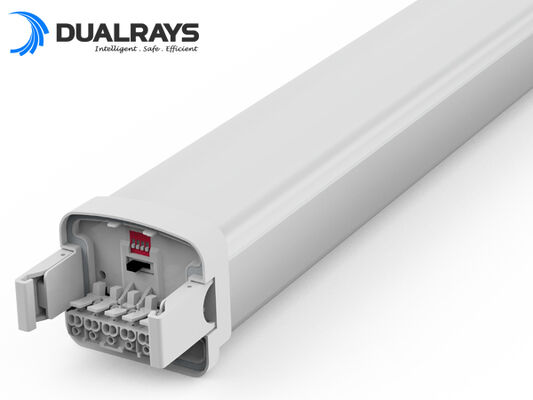

| Wartung: Schnelle Schnapp-Endkappe für einfache Montage |

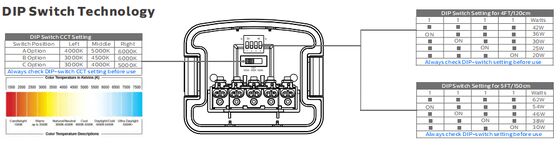

| Antrieb: Konstante Strom mit optionaler Leistung, die über einen DIP-Schalter eingestellt werden kann, in die Leuchten eingebettet, vorverkabelt |
| Dimming-Steuerung: ON-OFF. 1-10V Dimming. DALI-2. Mesh. Zigbee. |
| IP (Eintrittsschutz): IP65 |
| IK (Schlagfestigkeit): IK10 |
| Schutzklasse: Klasse I |
| Glühdraht: 850°C (unter 30°C) |
| Kabeldrüse: M20 Kabeldrüse (Nylon) |

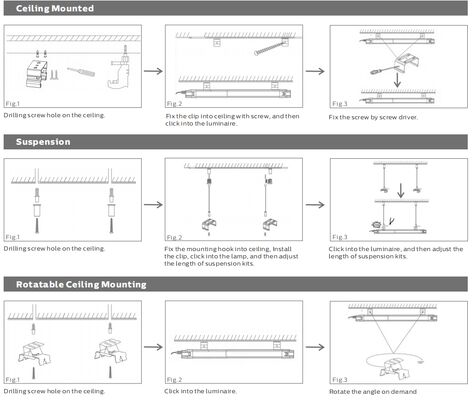

| Installation: Decken montiert. Aufhängung. Drehbare Wandmontierung. |

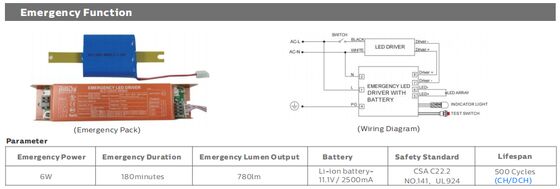

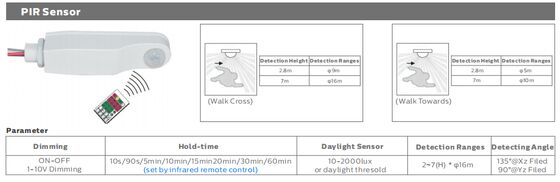

| Intelligente Funktion: PIR-Sensor Microwave-Sensor Notfall |
| Elektrische Anlage |
| Durchleitungen: 3*1,5mm2 5*1,5mm2 3*2,5mm2 5*2,5mm2 Kabel durch, optional. |
| Hauptspannung: 220~240VAC/ 50/60Hz, 180-264VDC |
| Leistungsfaktor (PF): ≥ 0.96 |
| Gesamtharmonische Verzerrung (THD): < 10% |
| Ausgangsart: Nicht-SELV (nicht isoliert) |
| Flicker-Faktor: < 1% |
| Stroboskopische Sichtbarkeitsmessung (SVM): <0.4 |
| Empfindlichkeit der stroboskopischen Effekte (Pst): < 1 |
| Terminalanschluss: Schnellschnallende Endkappe für eine einfache Installation, Gleitgetriebeschale für einen einfachen Austausch und Wartung optional |
| Leuchten Leistung B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modul über LSS-Schaltungsschalter 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Fotometrie-System |
| LEDs: SMD2835 (1W) |
|
CCT (korrelierter Farbtemperatur): Einziger CCT (3000K, 4000K, 5000K, 5700K, 6500K)
3 CCT optional (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K zur Wahl)
|
| CRI (Color Rendering Index): > 80Ra für den Standard (> 90Ra für einen höheren verfügbaren CRI) |
| Photobiologische Sicherheit: RG0 (Risikofrei) |
| EWG (Energieeffizienzklasse): A++ |
| SDCM (Standard-Abweichung der Farbgleichung): < 5 (SDCM< 3 ist optional) |
|
UGR (4H, 8H): 24,9 (Kreuz)
23.4 (Längsrichtung)
|
| Winkel des Strahls: 120° |
| Durchschnittliche Nutzungsdauer der Leuchten: 62.000 Stunden (L80B10) |
| Beibehaltung des Lumen bei E.O.L. > 70% |
| Lichtwirksamkeit: 130LPW (PROLine) |
| Längen 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nennleistung: 20W 30W 30W 40W 42W DIP ((20~42W) 40W 60W 62W DIP ((30~62W) |
| (PRO) 2,600 mm 3,900 mm 3,900 mm 5,200 mm Max. 5,460 mm 5,200 mm 7,800 mm Max. 8,060 mm |
Lieferung von Lumen
@ 5000K, CRl>80 (PRIME) 3,200lm 4,800lm 4,800lm 6,400lm Max. 6,720lm 6,400lm 9,600lm Max. 9,920lm |
| Betriebszustand |
| Betriebstemperatur / Luftfeuchtigkeit: - 20 ~ + 60 °C (-4 °F ~ 140 °F) / 5 ~ 85% RH, nicht kondensiert |
| Lagertemperatur / Luftfeuchtigkeit: -40 ~ +80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, nicht kondensiert |
| Durchschnittliche LED-Nutzungsdauer L90B10: ≥0.96 |
| Nennlebensdauer (Tp < 70°C): bis zu 100.000 Stunden |
| Fahrer MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Schwingungsbeständig: 10~500Hz,5G 12min / 1Zyklus, Periode 72min. Jeder entlang der Achsen X, Y, Z |
| Akustische Geräusche: < 25 dB (30 cm Abstand, normaler Betrieb) |
| Garantie: 5 Jahre (Verlängerung bis zu 7 Jahre) |
| Zertifizierungen |
| Globaler Zertifikat: ENEC CE RoHS D-Marke KEMA-KEUR aufgeführt SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 |
| Die EMV-Richtlinien: EN 55015 |
| Weitere Richtlinien: IEC 62262 |
* Lichtströmungstoleranz, Leistungstoleranz und Farbtemperaturentoleranz ±5%, 5000K und CRl> 80.
* Lichtstrahl, Lichtintensitätsverteilung und Lichtwirksamkeit wurden gemäß der Norm EN ISO 17025:2005 für die Normreihe EN13032 und der Norm LM-79 untersucht.
* Aktuelle Produktinformationen und allgemeine Gewährleistungsbedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Ausführliche Angaben zu Lichtströmen und Leistungen für einzelne Indizes sind im Produktdatenblatt angegeben.
* Die Werte können aufgrund von LED-Bindungen geändert werden.
* Die Parameter im Datenblatt sind für Ta=25°C angegeben, basierend auf 4000K/80Ra, 10% höherer Wirkungsgrad bei 70Ra

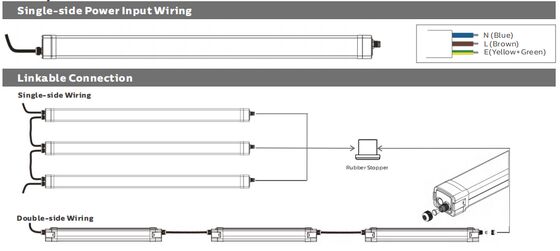

Verbindungsmöglichkeit:
| Längen/mmInnerer Karton Außenkarton QTY/CTN Einheit N.W. G.W./Karton |
| 2ft/600 670x90x80mm 685x285x265mm 9PCS 1,6Kg 16,9Kg |
| 4ft/1200 1270x90x80mm 1285x285x265mm 9PCS 2.4Kg 23.9Kg |
| 5ft/1500 1570x90x80mm 1585x285x265mm 9PCS 3.4Kg 33.6Kg |
Bitte lesen Sie vor der Installation alle nachstehenden Anweisungen:
* Zur Vermeidung eines Elektroschocks ist vor der Installation sicherzustellen, dass die Stromversorgung ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß dem nationalen Elektrogesetzbuch und den entsprechenden lokalen Vorschriften installiert und betrieben werden.
* Entpacken und sorgfältig untersuchen Sie die Lampe, melden Sie etwaige Beschädigungen und speichern Sie alle Verpackungsmaterialien, wenn sich ein Teil des Produkts während des Transports beschädigt hat.
* Wenn die Lampe beschädigt ist, benutzen Sie sie nicht!
Erklärung:
Gemäß der Internationalen Norm für LED-LeuchtenHier behauptet DUALRAYS offiziell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) -Serie nur in einer neutralen Umgebung im Innen- oder Semi-Außenbereich verwendet werden dürfen.In der Zwischenzeit verspricht DUALRAYS eine volle Garantie für die Produkte.
Eine Anwendung in einer schwierigen Umgebung, einschließlich hoher/niedriger Temperatur, hoher Luftfeuchtigkeit, hoher Salzgehalt, hoher Ammoniakgehalt usw., ist ohne offizielle Bestätigung des Herstellers nicht zulässig.Falls eine Fehlanwendung auftritt, ist die Garantiepolitik nicht mehr gewährleistet.
*BerufstätigkeitTeam:>15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieure, leistungsstarke Produktionskapazität und QC-Managementsystem, bieten sowohl qualitativ hochwertige Produkte als auch Dienstleistungen;
* Zuverlässige Marke:Aufbau einer stabilen und langfristigen Zusammenarbeit mit europäischen Kunden, hohe Preise und Vertrauen und Lager in den Niederlanden für besseren Service;
*Bereitstellung einer DIALux-Simulation:Senden Sie uns Ihre Parameter der Anwendungen, wie Entfernung, Höhe, Breite, etc, unser Ingenieur-Team wird Simulation nach Ihrer Nachfrage tun und empfehlen Sie das beste Produkt;
*Alle unsere LED-Leuchten entsprechen CE, RoHS-Standard.Für die führenden Produkte sind TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 aufgeführt.
