* SAN'AN SMD2835-LEDs mit hoher Helligkeit, BOKE/LIFUD-Nicht-SELV-Flimmerfreier Treiber mit hohem PF;

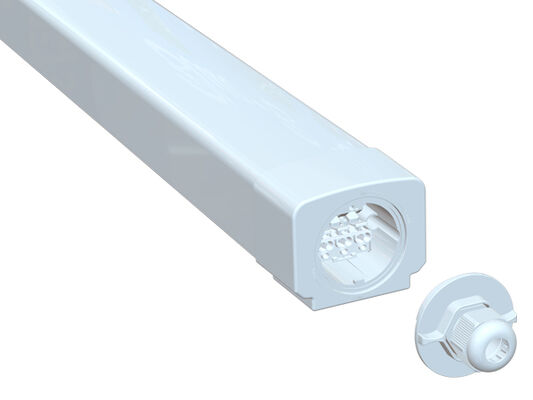

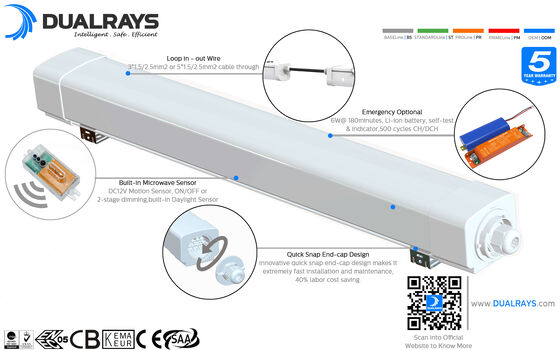

* Das innovative, schnell einrastende Endkappendesign sorgt für eine extrem schnelle Installation und Wartung und spart 40 % Arbeitskosten.
* Für einen einfachen und schnellen Anschluss des Versorgungskabels ist ein externer Klemmenblock erforderlich.
* IP65 / IK10-Schutz;
* 120° Abstrahlwinkel;
*Einzelverdrahtung verbindbar;
* Mehrere Installationen: Aufhängung, Deckenmontage optional;

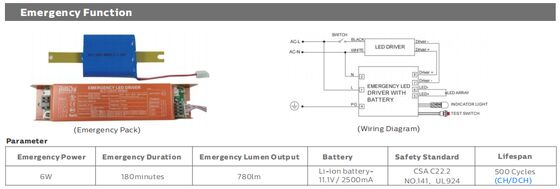

* Verschiedene intelligente Steuerungen: 1–10 V, DALI2, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
* Keine UV- oder IR-Strahlung und völlig frei von Quecksilber;
* L80/B10 bei 54.000 Stunden;
* Maßgeschneiderte Unterstützung für spezielle Projekte;
Optionen:
> Treiber: TRIDONIC / PHILIPS / BOKE Nicht-SELV-Treiber mit optionaler DIP-Technologie.
> Steuerung und Dimmung: 1–10 V, DALI2, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
> Installation: Aufhängung, Deckenmontage optional;
> Ein 3-/5-poliger Schnellstecker ist erforderlich;

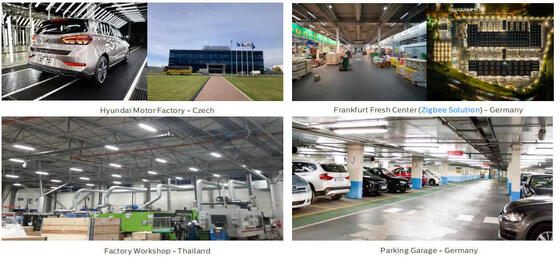

> Ersatz für fluoreszierendes NCF;
> Werkstätten und Lager;
> Garage und Parkplätze;
> Sportanlage;
> Korridor/Galerie/Korridor;
> Außen- und Innenstandorte;
| Länge/mm Größe A / mm Größe B / mm Größe C / mmGröße C / mm |
| 600 2ft/600 624 74 63 |
| 1200 4ft/1200 1224 74 63 |
| 1500 5ft/1500 1524 74 63 |
| Allgemeines System |
| Gehäusematerial: Extrudiertes PC gemäß der Norm UNE-EN ISO 21305-1:2020, UV-Filter bedingt (IK10) |
| Diffusormaterial: Extrudiertes PC gemäß der Norm UNE-EN ISO 21305-1:2020, UV-Filter bedingt (IK10) |
| Gehäusefarbe: Weiß (RAL9016), andere Farben optional |
| Dichtungen: Silikonschaum |
Wärmeableitung der LEDs: Durch den rippenlosen 6063 AL-Leuchtenkörper, ohne leitfähige Flüssigkeiten. Passive Konvektionsableitung
Gewährleistung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lotpaste |
| Anti-Kondensation: Druckausgleichsventil, um die Feuchtigkeitsabgabe sicherzustellen, Kondensation zu vermeiden und die IP-Dichtigkeit der Leuchte aufrechtzuerhalten |
| Finish: Elektrostatisch aufgesprüht und im Ofen sublimiert. Korrosionsbeständig |
| Empfohlene Montagehöhe: 2 - 8 Meter |
| Wartung: Schnell verschraubbare Endkappe für einfache Installation |
| Treiber: Konstantstrom mit optionaler Leistung über DIP-Schalter einstellbar, in Leuchte eingebettet, vorverkabelt |
| Dimmsteuerung: EIN-AUS | 1-10V Dimmung | DALI-2 | Netz | Zigbee | Casambi |
| IP (Schutzart): IP65 |
| IK (Schlagfestigkeit): IK10 |
| Schutzklasse: Klasse Ⅰ |
| Glühdraht: 850°C (unter 30s) |
| Kabelverschraubung: M20-Kabelverschraubung (Nylon) |

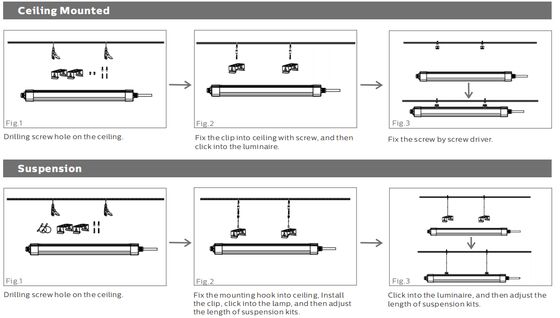

| Installation: Deckenmontage | Aussetzung | Drehbare Wandmontage |

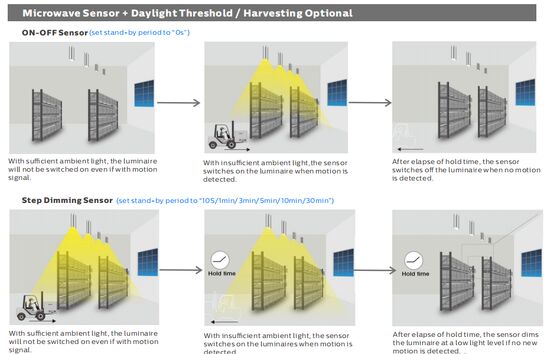

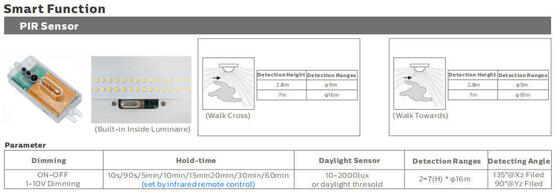

| Intelligente Funktion: PIR-Sensor | Mikrowellensensor | Notfall |
| Elektrisches System |

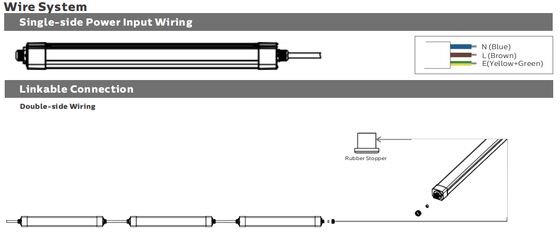

| Durchgangsverdrahtung: 3*1,5mm2 | 5*1,5mm2 | 3*2,5mm2 | 5 * 2,5 mm2 Drähte als Option |
| Hauptspannung: 220–240 VAC/50/60 Hz, 180–264 VDC |
| Leistungsfaktor (PF): ≥0,96 |
| Gesamte harmonische Verzerrung (THD): <10 % |
| Ausgangstyp: Nicht SELV (nicht isoliert) |
| Flimmerfaktor: <1 % |
| Stroboskopische Sichtbarkeitsmessung (SVM): <0,4 |
| Wahrnehmbarkeit stroboskopischer Effekte (Pst): <1 |
| Klemmenanschluss: Schnell einrastbare Endkappe für einfache Installation, verschiebbarer Geräteträger für einfachen Austausch und Wartung optional |
| Leuchtenleistung B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modul über LSS-Leistungsschalter 40 W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Photometriesystem |
| LEDs: SMD2835 (0,5 W) |
| CCT (Ähnliche Farbtemperatur): Einzel-CCT (3000 K | 4000 K | 5000 K | 5700 K | 6500 K) |
| CRI (Farbwiedergabeindex): >80Ra für Standard (>90Ra für höheren CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| EWG (Energieeffizienzklasse): A++ |
| SDCM (Standardabweichung der Farbanpassung): <5 (SDCM<3 optional) |
|
UGR (4H, 8H): 24,9 (Kreuz)
23,4 (Längs)
|

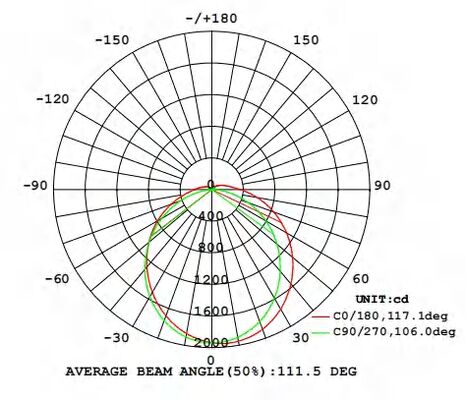

| Abstrahlwinkel: 120° |
| Durchschnittliche Lebensdauer der Leuchte: 54.000 Stunden (L80B10) |
| Lumenerhaltung bei EOL >70 % |
| Lichtausbeute: 130LPW (PROLine) | 160LPW (PRIMELine) Optional |
| Länge 2 Fuß/600 mm, 4 Fuß/1200 mm, 5 Fuß/1500 mm |
| Nennleistung: 20 W 30 W 30 W 40 W 42 W DIP (20 ~ 42 W) 40 W 60 W 62 W DIP (30 ~ 62 W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Max. 5.460lm 5.200lm 7.800lm Max. 8.060lm |
Gelieferte Lumen
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Max. 6.720lm 6.400lm 9.600lm Max. 9.920lm |
| Betriebszustand |
| Betriebstemperatur/Luftfeuchtigkeit: -20 bis +60 °C (-4 bis 140 °F) / 5 bis 85 % relative Luftfeuchtigkeit, nicht kondensiert |
| Lagertemperatur/Luftfeuchtigkeit: -40 bis +80 °C (-40 bis 176 °F) / 5 bis 85 % relative Luftfeuchtigkeit, nicht kondensiert |
| Durchschnittliche LED-Nutzzeit L90B10: ≥0,96 |
| Nennlebensdauer (Tp <70℃): Bis zu 100.000 Stunden |
| Fahrer-MTBF: 500.000H, MIL-HDBK-217F (25℃) |
| Vibrationsbeständig: 10 ~ 500 Hz, 5 G 12 Min. / 1 Zyklus, Zeitraum für 72 Min. Jeweils entlang der X-, Y- und Z-Achse |
| Akustischer Lärm: <25 dB (30 cm Abstand, Normalbetrieb) |
| Garantie: 3 Jahre |
| Zertifizierungen |
| Globales Zertifikat: ENEC | CE | RoHS | D-Mark | KEMA-KEUR gelistet, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5 %, 5000 K und CRl>80.
* Lichtstrahl, Lichtintensitätsverteilung und Lichteffizienz wurden gemäß der Norm EN ISO 17025:2005 für die Normreihe EN13032 und der Norm LM-79 untersucht.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes finden Sie im Produktdatenblatt.
* Aufgrund der LED-Binning können sich die Werte ändern.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 4000K/80Ra, 10 % höherer Wirkungsgrad bei 70Ra
| Länge/mmInnenkarton Außenkarton Menge“/CTN Einheit NW GW/Karton |
| 600 660 x 80 x 70 mm 700 x 280 x 290 mm 9 Stück 0,8 kg 11,2 kg |
| 1200 1260 x 80 x 70 mm 1400 x 280 x 290 mm 9 Stück 1,6 kg 17,4 kg |
| 1500 1560 x 80 x 70 mm 1600 x 280 x 290 mm 9 Stück 1,9 kg 19,8 kg |
Bitte lesen Sie vor der Installation alle folgenden Anweisungen:
* Um einen Stromschlag zu vermeiden, stellen Sie bitte vor der Installation sicher, dass die Stromversorgung ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß dem National Electrical Code und den entsprechenden örtlichen Vorschriften installiert und betrieben werden.
* Packen Sie die Lampe sorgfältig aus, untersuchen Sie sie, melden Sie etwaige Schäden und bewahren Sie das gesamte Verpackungsmaterial auf, falls ein Teil des Produkts während des Transports beschädigt wurde.
* Wenn die Lampe beschädigt ist, verwenden Sie sie nicht!
Stellungnahme:
Gemäß dem internationalen Standard für LED-Leuchten behauptet DUALRAYS hier offiziell, dass Produkte der DUALRAYS LED Highbay Light (UFO Highbay)-Serie nur in neutralen Innen- oder Halbaußenumgebungen eingesetzt werden dürfen. Mittlerweile verspricht DUALRAYS volle Garantie für die Produkte.
Jegliche Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hohem Salzgehalt, hohem Ammoniakgehalt usw., ist ohne die offizielle Bestätigung des Herstellers nicht zulässig. Sollte es zu einer fehlerhaften Anwendung kommen, ist die Garantie nicht mehr gewährleistet.
