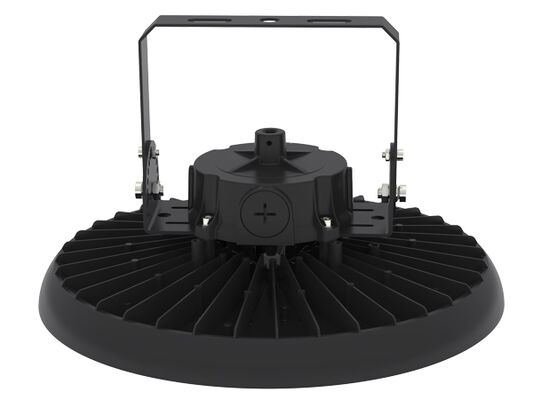

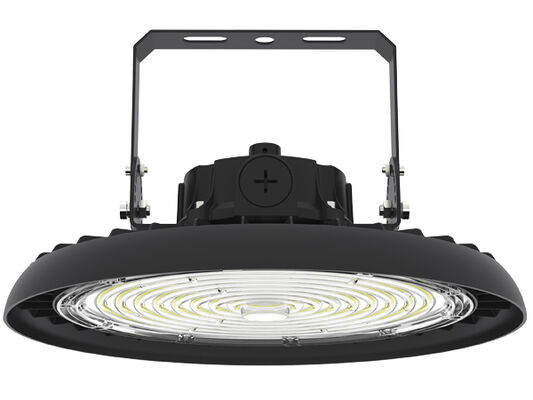

* ADC12 Druckguss-Al, integral geformtes Schmieden, ausgezeichnete Wärmeleitfähigkeit;
* SAN'AN / LUMILEDS Hochhelligkeits-SMD2835-LEDs, DUALRAYS selbst entwickelter Treiber oder SOSEN / Treiber optional;
* IP65 / IK08 Schutz;
* 60°/90°/120° Abstrahlwinkel optional;
* Korrosionsbeständige pulverbeschichtete Oberfläche;
* Mehrere Installationen: Schlaufenhängung, Deckenmontage, Wandmontage;
* Verschiedene intelligente Steuerungen: 1-10V, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
* 3 CCT optional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP-schaltbare Leistung als Standard (100%-80%-60%);
* Kein UV oder IR und völlig quecksilberfrei;
* L80/B10 @ 56.000h;
* Kundenspezifische Unterstützung für spezielle Projekte;
Optionen:
> Treiber: DUALRAYS selbst entwickelter eingebauter Treiber, schlankes Design, langlebig und kompakt.
> 3 CCT optional;
> DIP-schaltbare Leistung (100%-80%-60%);

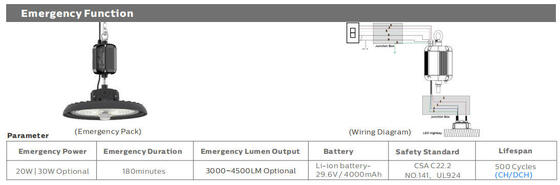

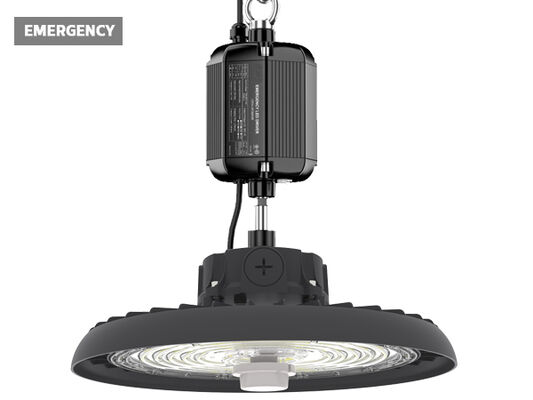

> Steuerungen und Dimmen: 1-10V, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;

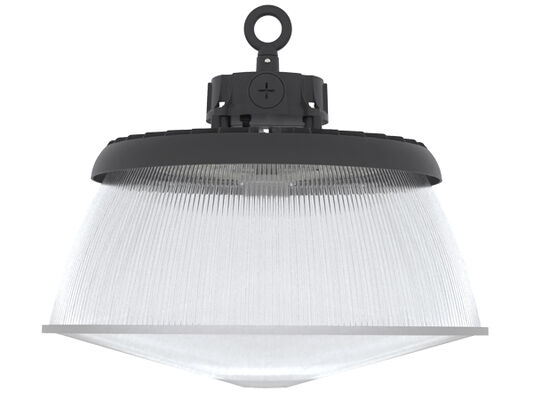

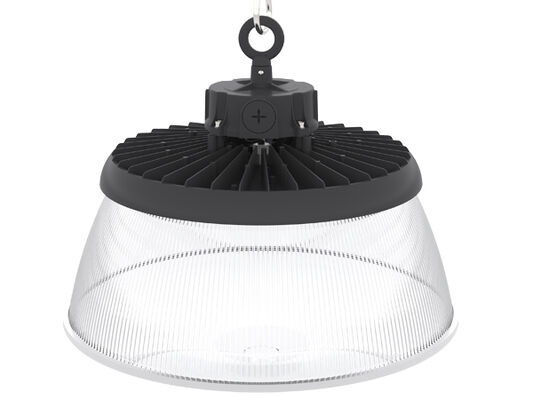

> Reflektor: PC-Reflektor mit / ohne Abdeckung. Rohrmontage.
> Installation: Schlaufenhängung, Deckenmontage, Wandmontage;
> Ersatz für traditionelle HID- oder MH-Lichtquellen;
> Fabrikhallen und Produktionsbereiche;
> Lager- und Logistikhallen;
> Baumärkte und Megastores;
> Stadien und andere Sportanlagen;
> Traditioneller Lampenersatz;
| Leistung/W Größe A / mm Größe B / mm Größe C / mm Größe D / mm Größe E / mm |
| 100 φ250 φ184 119 166,5 197 |
| 150 φ290 φ226 119 166,5 197 |
| 200 φ330 φ265 119 166,5 197 |
| Allgemeines System |
Gehäusematerial: Hochdruck-Druckguss-Aluminium ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 gemäß der Norm UNE EN 1706 pulverbeschichtet |
| Diffusormaterial: Injiziertes PC gemäß der Norm UNE-EN ISO 294-2:2019, UV-Filter optional (IK08) |
| Gehäusefarbe: Metallic-Schwarz (RAL9017), andere Farben optional |
| Dichtungen: Silikonschaum |
| LEDs Wärmeableitung: Durch den finless ADC12 AL Leuchtenkörper, ohne leitfähige Flüssigkeiten. Passive Konvektionsableitung, die den thermischen Kontakt mit den LED-Modulen durch eine hochleitfähige bleifreie Lötpaste gewährleistet |
| Optisches System: Linsenoptik, PC/Alu-Reflektor optional |
Oberfläche: Polyester-Pulverbeschichtung, elektrostatisch gesprüht und im Ofen sublimiert, beständig gegen
Korrosion |
| Empfohlene Montagehöhe: 5 - 15 Meter |
| Wartung: LED nicht austauschbar, Treiber austauschbar |
| Treiber: Konstantstrom mit optionaler Leistungsanpassung über DIP-Schalter, eingebettet in die Leuchte, vorverdrahtet |
| Dimmsteuerung: EIN-AUS | 1-10V Dimmen | DALI-2 | Zigbee |
| IP (Ingress Protection Rating): IP65 |
| IK (Schlagfestigkeit): IK08 |
| Schutzklasse: Klasse Ⅰ |
| Glühdraht: 750°C (unter 30s) |
| Kabelverschraubung: Kunststoff M20x1.5 – IP68 | Kunststoff M25x1.5 – IP68 (optional) |
| Installation: Schlaufenhängung | Halterungsmontage |
Intelligente Funktion: PIR-Sensor mit Tageslichtschwelle| Mikrowellensensor mit Tageslichtschwelle oder Tageslicht
gewinnung| Notfall |
| Aufwärtslichtstromverhältnis: ULOR 0 |
| Abwärtslichtstromverhältnis: DLOR 100% |
| Elektrisches System |
| Elektrischer Anschluss: 0,3 m 3*1,0 mm2 als Standard, max. 3x2,5 mm2 + 2x1,5 mm2 Dimmkabel, freie Kabelenden, maßgeschneiderte Kabellänge mit EU/AU/US-Stecker als Option |
| Hauptspannung: 100~277VAC/ 50/60Hz, 140-280VDC |
| Leistungsfaktor (PF): ≥0,97 |
| Gesamte harmonische Verzerrung (THD): ＜20% |
| Überspannungsschutz: DM: 6kV,CM: 6kV,Kriterium B |
SPD (Optional): Typ 2, 10kV und 20kA transienter Überspannungsschutz. Reihenschaltung mit Thermosicherung
Trennvorrichtung für einen effektiveren Schutz am Ende seiner Lebensdauer |
| Ausgabetyp: Nicht-SELV (nicht isoliert) |
| Flimmerfaktor: ＜1% Wahrnehmbarkeit von Stroboskopeffekten (Pst) ＜1 |
| Stroboskopische Sichtbarkeitsmessung (SVM): ＜0,4 |
| Wahrnehmbarkeit von Stroboskopeffekten (Pst): ＜1 |
| Leuchtenleistung B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modul über LSS-Leistungsschalter 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Photometriesystem |
| LEDs: SMD2835 (1W) |
|
CCT (Korrelierte Farbtemperatur): Einzel-CCT (3000K | 4000K | 5000K | 5700K |6500K)
3CCT optional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K zur Auswahl)
|
| CRI (Color Rendering Index): >80Ra für Standard (>90Ra für höheren CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| EEC (Energieeffizienzklasse): A++ |
| SDCM (Standardabweichung der Farbabstimmung): ＜5 (SDCM<3 Optional) |
|
UGR (4H, 8H) : 33,9 (Quer)
33,9 (Längs)
|
| Abstrahlwinkel: 60° | 90° | 120° Optional |
| Durchschnittliche Nutzungsdauer der Leuchte: 56.000 Stunden (L80B10) |
| Lumen-Erhaltung am e.o.l. >70% |
| Lichtausbeute: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Optional |
| Nennleistung: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Max. 15.000lm Max. 22.500lm Max. 30.000lm |
|
Gelieferte Lumen
@ 5000K, CRl>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm
|
| (ULTRA) Max. 19.000lm Max. 28.500lm Max. 38.000lm |
| Betriebsbedingung |
| Betriebstemperatur / Luftfeuchtigkeit: -30~ +60℃ (-22°F ~ 140°F) / 5~85% RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit: -30~ +80℃ (-22°F ~ 176°F) / 5~85% RH, nicht kondensierend |
| Durchschnittliche Nutzungsdauer der LED L80B10: ≥100.000H |
| Nennlebensdauer (Tp <70℃): Bis zu 100.000H |
| Treiber MTBF: 198.000H,MIL-HDBK-217F(25℃) |
| Vibrationsfest: 10~500Hz,5G 12min / 1Zyklus,Periode für 72min. Jeweils entlang der X-, Y-, Z-Achsen |
| Akustisches Rauschen: ＜25dB (30cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre (erweiterbar auf bis zu 7 Jahre) |
| Zertifizierungen |
| Globale Zertifizierung: ENEC | CE | RoHS | D-Mark | KEMA-KEUR gelistet, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5%, 5000K und CRl>80.
* Lichtstrahl, Lichtstärkeverteilung und Lichtausbeute wurden in Übereinstimmung mit der Norm EN ISO 17025:2005 für die Normenreihe EN13032 und der Norm LM-79 untersucht.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind auf dem Produktdatenblatt angegeben.
* Werte können aufgrund des LED-Binning Änderungen unterliegen.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 4000K/80Ra, 10% Effizienz höher mit 70Ra
1. Schalten Sie die Leuchte zuerst AUS.
2. Entfernen Sie vorsichtig die IP65-Abdeckung von Hand.
3. Stellen Sie den Schiebeschalter von Hand auf die gewünschte Einstellung ein - Verwenden Sie KEIN Metallwerkzeug.
4. Bringen Sie die IP65-Abdeckung wieder an.
5. Schalten Sie die Leuchte EIN.

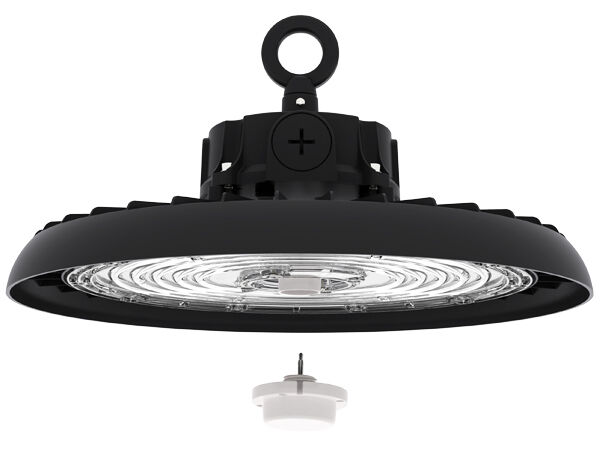

Entfernen Sie die Abdeckung. Anbringen des Sensorelements. Fertig.
Befestigen / Sichern der Schlaufe. Haken-/Schlaufenbefestigung.
Befestigen der Halterung an der Leuchte. Oberflächen-/Deckenmontage.
Schalten Sie den Strom aus, schließen Sie das AC-Kabel an.
Dimmanschluss (mit dimmbarem Treiber)
1. Kompatibel mit 0-10V Dimmen.
2. Schließen Sie die Kabel wie in der obigen Abbildung an.
| Leistung/W Innenkarton Außenkarton MENGE”/CTN Einheit N.W G.W/Karton |
| 100 260x260x150mm 790x273x282mm 5PCS 2,3 kg 14,2 kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2,5 kg 14,6 kg |
| 150 350x350x150mm 790x363x372mm 5PCS 2,8 kg 15,2 kg |
Bitte lesen Sie alle nachstehenden Anweisungen vor der Installation:
* Um einen Stromschlag zu vermeiden, stellen Sie bitte sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß den nationalen Elektrovorschriften und den entsprechenden örtlichen Vorschriften installiert und betrieben werden.
* Packen Sie die Lampe vorsichtig aus und untersuchen Sie sie, melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls ein Teil des Produkts während des Transports beschädigt wurde.
* Wenn die Lampe beschädigt ist, verwenden Sie sie nicht!
Erklärung:
Gemäß der internationalen Norm für LED-Leuchten erklärt DUALRAYS hiermit offiziell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay)-Serie nur in Innenräumen oder halbaußen neutralen Umgebungen verwendet werden dürfen. Gleichzeitig verspricht DUALRAYS volle Garantie für die Produkte.
Jede Anwendung in einer rauen Umgebung, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hohem Salzgehalt, hohem Ammoniakgehalt usw., ist ohne die offizielle Bestätigung des Herstellers nicht zulässig. Bei falscher Anwendung erlischt die Garantie.
