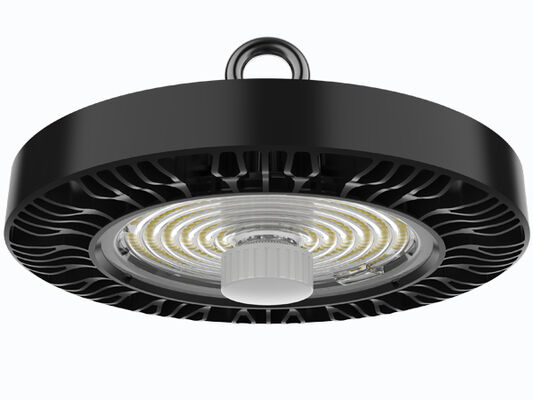

* ADC12 Druckguss-Al, integral geformtes Schmieden, ausgezeichnete Wärmeleitfähigkeit;
* SAN'AN / LUMILEDS Hochhelligkeits-SMD2835 LEDs, DUALRAYS selbst entwickelter Treiber oder SOSEN / Treiber optional;
* IP65 / IK08 Schutz;
* 60°/90°/120° Abstrahlwinkel optional;
* Korrosionsbeständige pulverbeschichtete Oberfläche;
* Mehrere Installationen: Schlaufenhängung, Deckenmontage, Wandmontage;
* Verschiedene intelligente Steuerungen: 1-10V, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
* 3 CCT optional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

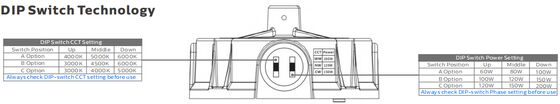

* DIP-schaltbare Leistung als Standard (100%-80%-60%);
* Kein UV oder IR und völlig quecksilberfrei;
* L80/B10 @ 61.000h;
* Kundenspezifische Anpassung für spezielle Projekte unterstützt;
Optionen:
> Treiber: DUALRAYS selbst entwickelter eingebauter Treiber, schlankes Design, langlebig und kompakt.
> 3 CCT optional;
> DIP-schaltbare Leistung (100%-80%-60%);
> Steuerungen und Dimmen: 1-10V, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
> Reflektor: PC-Reflektor mit / ohne Abdeckung. Rohrmontage.
> Installation: Schlaufenhängung, Deckenmontage, Wandmontage;
> Ersatz für traditionelle HID- oder MH-Lichtquellen;

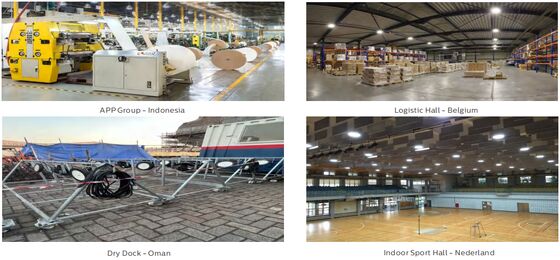

> Fabrikhallen und Produktionsbereiche;
> Lagerhallen und Logistikhallen;
> Baumärkte und Megastores;
> Stadien und andere Sportanlagen;
> Traditioneller Lampenersatz;
| Leistung/W Größe A / mm Größe B / mm Größe C / mm Größe D / mm Größe E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Allgemeines System |
Gehäusematerial: Hochdruck-Druckguss-Aluminium ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 gemäß der Norm UNE EN 1706, pulverbeschichtet |
| Diffusormaterial: Injiziertes PC gemäß der Norm UNE-EN ISO 294-2:2019, UV-Filter optional (IK08) |
| Gehäusefarbe: Metallic Schwarz (RAL9017), andere Farben optional |
| Dichtungen: Silikonschaum |
LEDs Wärmeableitung: Durch finnenlosen ADC12 AL Leuchtenkörper, ohne leitfähige Flüssigkeiten. Passive Konvektionsableitung
sicherstellung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lötpaste |
| Optisches System: Linsenoptik, PC/Alu-Reflektor optional |
Oberfläche: Polyester-Pulverbeschichtung, elektrostatisch gesprüht und im Ofen sublimiert, korrosionsbeständig
Korrosion |
| Empfohlene Montagehöhe: 5 - 15 Meter |
| Wartung: LED nicht austauschbar, Treiber austauschbar |
| Treiber: Konstantstrom mit optionaler Leistungsanpassung über DIP-Schalter, eingebettet in die Leuchte, vorverdrahtet |
| Dimmsteuerung: EIN-AUS | 1-10V Dimmen | DALI-2 | Zigbee |
| IP (Ingress Protection Rating): IP65 |
| IK (Schlagfestigkeit): IK08 |
| Schutzklasse: Klasse Ⅰ |
| Glühdraht: 750°C (unter 30s) |
| Kabelverschraubung: Kunststoff M20x1.5 – IP68 | Kunststoff M25x1.5 – IP68 (optional) |

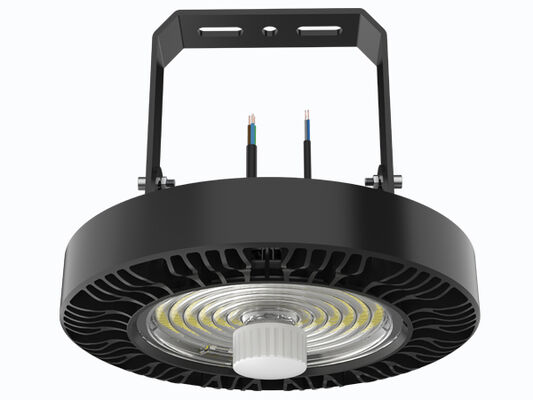

| Installation: Schlaufenhängung | Halterungsmontage |

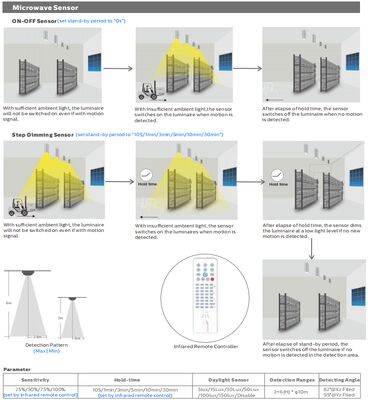

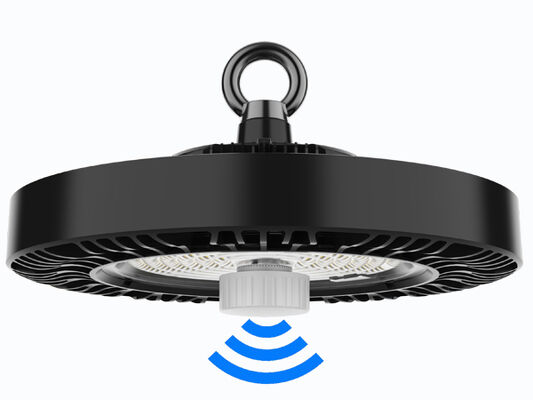

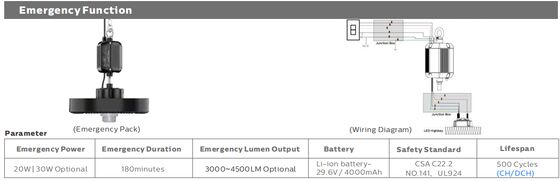

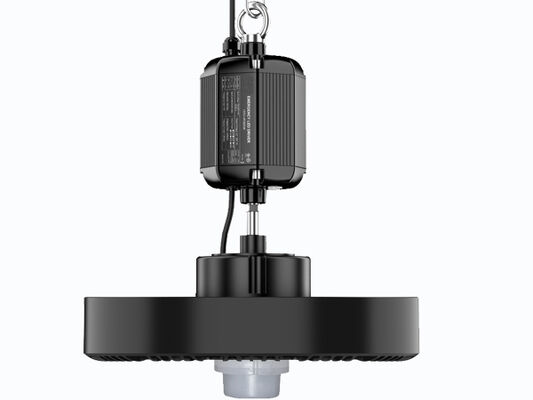

Intelligente Funktion: PIR-Sensor mit Tageslichtschwelle | Mikrowellensensor mit Tageslichtschwelle oder Tageslicht
Ernte | Notfall |
| Aufwärtslichtstromverhältnis: ULOR 0 |
| Abwärtslichtstromverhältnis: DLOR 100% |
| Elektrisches System |
| Elektrischer Anschluss: 0,3 m 3*1,0 mm2 als Standard, max. 3x2,5 mm2 + 2x1,5 mm2 Dimmkabel, freie Kabelenden, maßgeschneiderte Kabellänge mit EU/AU/US-Stecker als Option |
| Hauptspannung: 100~277VAC/ 50/60Hz, 140-280VDC |
| Leistungsfaktor (PF): ≥0,97 |
| Gesamtklirrfaktor (THD): ＜20% |
| Überspannungsschutz: DM: 6kV,CM: 6kV,Kriterium B |
SPD (Optional): Typ 2, 10kV und 20kA transienter Überspannungsschutz. Reihenschaltung mit Thermosicherung
Trennvorrichtung für einen effektiveren Schutz am Ende seiner Lebensdauer |
| Ausgabetyp: Nicht-SELV (nicht isoliert) |
| Flimmerfaktor: ＜1% Wahrnehmbarkeit von Stroboskopeffekten (Pst) ＜1 |
| Stroboskopische Sichtbarkeitsmessung (SVM): ＜0,4 |
| Wahrnehmbarkeit von Stroboskopeffekten (Pst): ＜1 |
| Leuchtenleistung B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modul über LSS-Leistungsschalter 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Photometrisches System |
| LEDs: SMD2835 (1W) |
|
CCT (Korrelierte Farbtemperatur): Einzel-CCT (3000K | 4000K | 5000K | 5700K |6500K)
Dreifarb-Option (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K zur Auswahl)
|
| CRI (Color Rendering Index): >80Ra für Standard (>90Ra für höheren CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| EEC (Energieeffizienzklasse): A++ |
| SDCM (Standardabweichung der Farbabstimmung): ＜5 (SDCM<3 Optional) |
|
UGR (4H, 8H) : 33,9 (Quer)
33,9 (Längs)
|

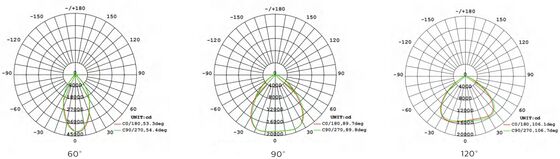

| Abstrahlwinkel: 60° | 90° | 120° Optional |
| Durchschnittliche Nutzungsdauer der Leuchte: 61.000 Stunden (L80B10) |
| Lumen-Erhaltung am e.o.l. >70% |
| Lichtausbeute: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Optional |
| Nennleistung: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Max. 15.000lm Max. 22.500lm Max. 30.000lm |
|
Gelieferte Lumen
@ 5000K, CRl>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm
|
| (ULTRA) Max. 19.000lm Max. 28.500lm Max. 38.000lm |
| Betriebsbedingungen |
| Betriebstemperatur / Luftfeuchtigkeit: -30~ +60℃ (-22°F ~ 140°F) / 5~85% RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit: -30~ +80℃ (-22°F ~ 176°F) / 5~85% RH, nicht kondensierend |
| Durchschnittliche LED-Nutzungsdauer L80B10: ≥100.000H |
| Nennlebensdauer (Tp <70℃): Bis zu 100.000H |
| Treiber MTBF: 198.000H,MIL-HDBK-217F(25℃) |
| Vibrationsfest: 10~500Hz,5G 12min / 1Zyklus,Periode für 72min. Jeweils entlang der X-, Y-, Z-Achsen |
| Akustisches Rauschen: ＜25dB (30cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre (erweiterbar auf bis zu 7 Jahre) |
| Zertifizierungen |
| Globales Zertifikat: ENEC | CE | RoHS | D-Mark | KEMA-KEUR gelistet, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5%, 5000K und CRl>80.
* Lichtstrahl, Lichtstärkeverteilung und Lichtausbeute wurden gemäß der Norm EN ISO 17025:2005 für die Normenreihe EN13032 und der Norm LM-79 untersucht.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind auf dem Produktdatenblatt angegeben.
* Werte können aufgrund des LED-Binning Änderungen unterliegen.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 4000K/80Ra, 10% Effizienz höher mit 70Ra

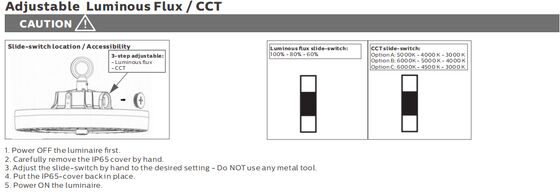

1. Schalten Sie die Leuchte zuerst AUS.
2. Entfernen Sie vorsichtig die IP65-Abdeckung von Hand.
3. Stellen Sie den Schiebeschalter von Hand auf die gewünschte Einstellung ein - Verwenden Sie KEIN Metallwerkzeug.
4. Bringen Sie die IP65-Abdeckung wieder an.
5. Schalten Sie die Leuchte EIN.
Schalten Sie das Gerät aus, schließen Sie das AC-Kabel an.
Dimmanschluss (mit dimmbarem Treiber)
1. Kompatibel mit 0-10V Dimmen.
2. Schließen Sie die Kabel wie in der obigen Abbildung an.
| Leistung/W Innenkarton Außenkarton MENGE”/CTN Einheit N.W G.W/Karton |
| 100 295x115x298mm 615x308x320mm 5PCS 2,2 kg 13,9 kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2,4 kg 14,2 kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2,6 kg 14,6 kg |
Bitte lesen Sie alle nachfolgenden Anweisungen vor der Installation:
* Um einen Stromschlag zu vermeiden, stellen Sie bitte sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß den nationalen Elektrovorschriften und den entsprechenden örtlichen Vorschriften installiert und betrieben werden.
* Packen Sie die Lampe aus und untersuchen Sie sie sorgfältig, melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls ein Teil des Produkts während des Transports beschädigt wurde.
* Wenn die Lampe beschädigt ist, verwenden Sie sie nicht!
Erklärung:
Gemäß der internationalen Norm für LED-Leuchten erklärt DUALRAYS hiermit offiziell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) Serie nur in Innenräumen oder halbausßen neutralen Umgebungen verwendet werden dürfen. Gleichzeitig verspricht DUALRAYS eine volle Garantie für die Produkte.
Jede Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hohem Salzgehalt, hohem Ammoniakgehalt usw., ist ohne die offizielle Bestätigung des Herstellers nicht zulässig. Bei falscher Anwendung erlischt die Garantie.
* Professionelles Team: >15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieurteam, leistungsstarke Produktionskapazität und QC-Managementsystem, bieten sowohl gute Qualitätsprodukte als auch Service;
* Zuverlässige Marke: Aufbau einer stabilen und langfristigen Zusammenarbeit mit europäischen Kunden, hohes Lob und Vertrauen erhalten und ein Lager in den Niederlanden für besseren Service haben;
* DIALux-Simulation bereitstellen: Senden Sie uns Ihre Anwendungsparameter, wie z. B. Entfernung, Höhe, Breite usw., unser Ingenieurteam führt eine Simulation gemäß Ihren Anforderungen durch und empfiehlt Ihnen das beste Produkt;
* Alle unsere LED-Leuchten entsprechen den CE-, RoHS-Standards. TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 gelistet für die führenden Produkte.
