Kundenspezifische Unterstützung für spezielle Projekte; Optionen:
> Treiber: Meanwell//SOSEN/PHILIPS, DURALYS selbstentwickelter Treiber, langlebig und kompakt.
> LEDs: LUMILEDS/SAN'AN LEDs optional;
> Effizienz: 130LPW/160LPW optional;

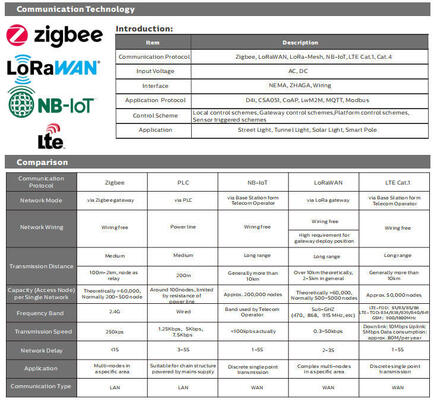

> Steuerungen und Dimmung: 1-10V, DALI, DMX512, Zigbee als Option;
> Optische Linse: 30°/60°/90°/120° symmetrisch, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° asymmetrisch,
45° polarisiert, 60° polarisiert (in Entwicklung) Optik optional;
>

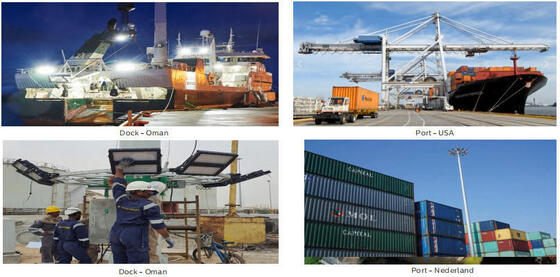

Hafeneinrichtungen;>
Hafeneinrichtungen;>
Hafeneinrichtungen;>
Hafeneinrichtungen;>
Hafeneinrichtungen;>
Hafeneinrichtungen;Allgemeines System
| Gehäusematerial: Hochdruck-Druckguss ADC12 Aluminium EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 gemäß UNE EN 1706 Standard pulverbeschichtet. |
| Gehäusefarbe: Metallic Schwarz (RAL9017), andere Farben optional |
| Dichtungen: Silikonschaum |
| Wärmeableitung der LEDs: Durch finnenlosen ADC12 AL Leuchtenkörper, ohne leitende Flüssigkeiten. Passive Konvektionskühlung |
Gewährleistung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lotpaste

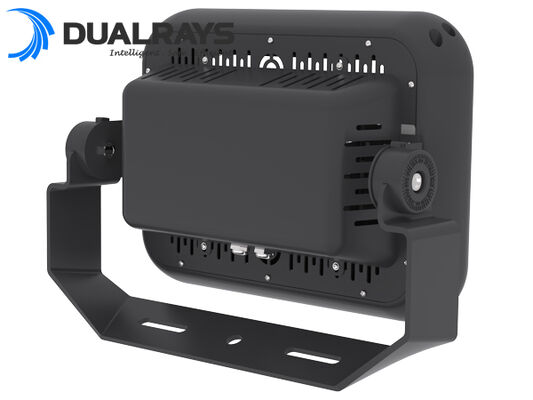

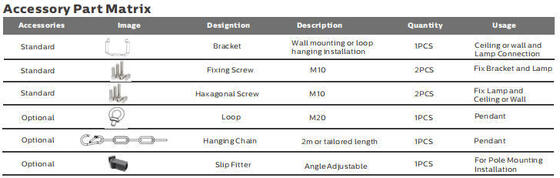

Halterungen: SS316 Marine-Grade U-förmige Halterung mit 360° drehbar |
| Empfohlene Montagehöhe: 5 - 20 Meter |
| Wartung: Einfach, Öffnung mit Schraubendreher, modulares Konzept für einfachen Austausch von Komponenten: LEDs, Treiber, SPD. |
| Treiber: Konstantstrom-einstellbarer und programmierbarer Treiber. Eingebettet in die Treiberbox, vorverdrahtet |
in einer verzinkten Treiberbox.
IP (Schutzart): IP66 |
| IK (Schlagfestigkeit): IK10 |
| Schutzklasse: Klasse I |
| Kabeldurchführung: H05RN-F 3*1.5mm2 | H05RN-F 5*1.5mm2 (max. Querschnitt 4mm2) |
| Überspannungsschutz: CM: 10kV, DM: 6kV |
| SPD (optional): 10kV-10kA, Typ II, mit LED-Signal und Thermosicherung zur Trennung der Last am Ende der Lebensdauer |

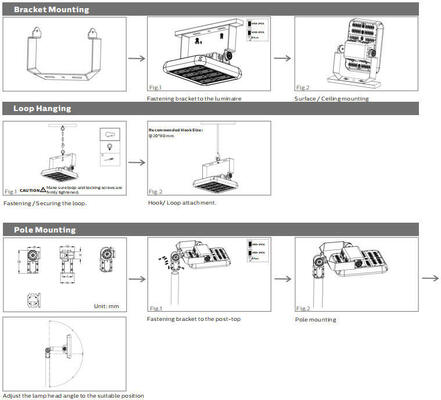

| Installation: Halterungsmontage, geeignet für Installation auf dem Boden, an der Wand, an Hochmasten und anderen festen Ebenen |

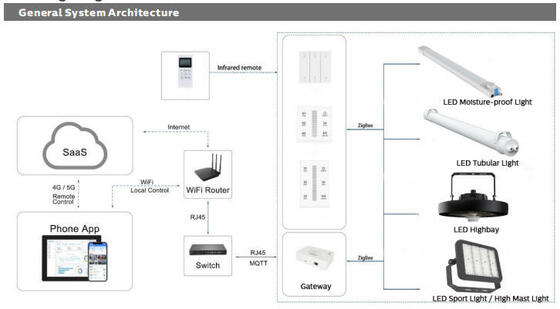

| Smart-Funktion: 0-10V, PWM, Zeitschaltuhr, DMX, Zigbee, DALI |
| Elektrisches System |
| Netzspannung: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Leistungsfaktor (PF): ≥0,95 |
| Gesamtklirrfaktor (THD): <10% |
| Ausgangstyp: Nicht-SELV (nicht isoliert) |
| Flimmerfaktor: |
| <1%Treiberwirkungsgrad: >90% |
| Energieklasse: A++ IPEA>1,15 |
| Photometrisches System |
| LEDs: SMD3030 / SMD5050 optional |
| CCT (Korrelierte Farbtemperatur): Einzel-CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Farbwiedergabeindex): >70Ra für Standard (>80Ra für höhere CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| Aufwärtslichtstromverhältnis: ULOR 0% |
| Abwärtslichtstromverhältnis: DLOR 100% |
| Blendungsindex: Zwischen D5 und D6 (abhängig von der Lichtverteilung) |
| Lichtstärkekategorie: Zwischen G*4 und G*6 (abhängig von der Lichtverteilung) |
| Lichtstrom CIE Nr. 3: >95% |
| SDCM (Standardabweichung der Farbabstimmung): <6 |

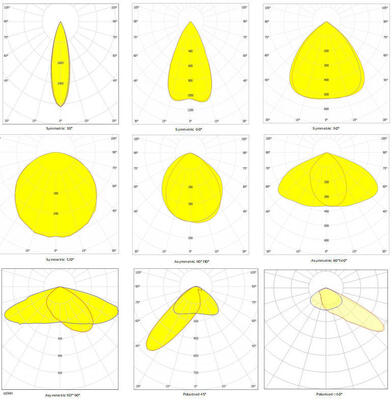

| Abstrahlwinkel: 30°/60°/90°/120° symmetrisch, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° asymmetrisch, |
|
45° polarisiert, 60° polarisiert (in Entwicklung)
Durchschnittliche nutzbare Lebensdauer der Leuchte: 100.000 Stunden (L80B10)
|
| Lichtstromerhalt am Ende der Lebensdauer: >70% |
| Lichtausbeute: 130LPW (PROLine) | 160LPW (PRIMELine) optional |

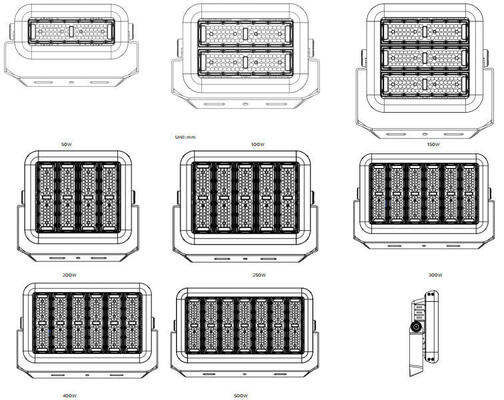

| Nennleistung: 50W 100W 150W 200W 300W 400W 500W |
| Gelieferte Lumen |
|
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
(PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm
|
| Betriebsbedingungen |
| Betriebstemperatur / Luftfeuchtigkeit: -40~ +50°C (-40°F ~ 122°F) / 10~90% RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit: -40~ +80°C (-40°F ~ 176°F) / 10~90% RH, nicht kondensierend |
| Durchschnittliche LED-Nutzungszeit L80B10: ≥100.000H |
| Nennlebensdauer (Tp |
| <70°C): Bis zu 100.000HTreiber MTBF: 500.000H, MIL-HDBK-217F(25°C) |
| Vibrationsfestigkeit: 10~500Hz, 5G 12min / 1Zyklus, Periode für 72min. Jeweils entlang der X-, Y-, Z-Achsen |
| Akustisches Rauschen: <25dB (30cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre (erweiterbar bis 7 Jahre) |
| Zertifizierungen |
| Globales Zertifikat: ENEC | CE | RoHS | D-Mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5%, 5000K und CRl>70. |
* Lichtstrahl, Lichtintensitätsverteilung und Lichteffizienz wurden gemäß der Norm EN ISO 17025:2005 für die Normenreihe EN13032 und die Norm LM-79 geprüft.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind im Produktdatenblatt angegeben.
* Werte können aufgrund von LED-Binning Änderungen unterliegen.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 5000K/70Ra.
* Leistungstoleranz mit ZHAGA-Version oder Netzteil D4i/SR: ±10%.
Schalten Sie die Stromversorgung aus, schließen Sie das AC-Kabel an.
Dimmverbindung (mit dimmbarem Treiber)
1. Kompatibel mit 0-10V Dimmung.
2. Verbinden Sie die Kabel wie im obigen Diagramm gezeigt.
Leistung/W Innenbox Außenkarton QTY/CTN Einheit N.W G.W/Karton
| 50 260x150x425mm 635x540x445mm 8PCS 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1PCS 13.9Kg 16.3Kg |
| 300 |
| 415x150x560mm 415x150x560mm 1PCS 16.3Kg 19.5Kg 400 415x150x560mm 415x150x560mm 1PCS 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22.8Kg 25.5Kg |
| Bitte lesen Sie alle folgenden Anweisungen vor der Installation: |
* Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß dem National Electrical Code und den entsprechenden lokalen Vorschriften installiert und betrieben werden.
* Packen Sie die Lampe aus und untersuchen Sie sie sorgfältig, melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls ein Teil des Produkts während des Transports beschädigt wurde.
* Wenn die Lampe beschädigt ist, verwenden Sie sie nicht!
Erklärung:
Gemäß dem internationalen Standard für LED-Leuchten erklärt DUALRAYS hiermit formell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) Serie nur für den Einsatz in Innenräumen oder halboffenen neutralen Umgebungen zugelassen sind. Gleichzeitig verspricht DUALRAYS volle Garantie für die Produkte.
Jede Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hoher Salzgehalt, hoher Ammoniakgehalt usw., ist ohne offizielle Bestätigung des Herstellers nicht gestattet. Bei Fehlgebrauch erlischt die Garantie.
*
Alle unsere LED-Leuchten entsprechen den CE-, RoHS-Standards. Team: >15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieure Team, leistungsstarke Produktionskapazität und QC-Managementsystem, bieten sowohl gute Qualitätsprodukte als auch Service;* Zuverlässige Marke:
Aufbau einer stabilen und langfristigen Zusammenarbeit mit europäischen Kunden, hohe Anerkennung und Vertrauen, Lager in den Niederlanden für besseren Service;*
Alle unsere LED-Leuchten entsprechen den CE-, RoHS-Standards.Senden Sie uns Ihre Anwendungsparameter wie Entfernung, Höhe, Breite usw., unser Ingenieurteam wird eine Simulation nach Ihren Wünschen durchführen und Ihnen das beste Produkt empfehlen;*
Alle unsere LED-Leuchten entsprechen den CE-, RoHS-Standards. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 für die führenden Produkte gelistet.Versand:
