* ADC12-Druckguss-Al, integral geformtes Schmieden, ausgezeichnete Wärmeleitfähigkeit;
* SAN'AN / LUMILEDS Hochhelligkeits-SMD2835-LEDs, DUALRAYS selbst entwickelter Treiber oder SOSEN / Treiber optional;
* IP65 / IK08 Schutz;
* 60°/90°/120° Abstrahlwinkel optional;
* Korrosionsbeständige pulverbeschichtete Oberfläche;
* Mehrere Installationen: Schlaufenhängung, Deckenmontage, Wandmontage;
* Verschiedene intelligente Steuerungen: 1-10V, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
* 3 CCT optional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP-schaltbare Leistung als Standard (100 %-80 %-60 %);
* DIP-schaltbare optische Linse (60°/90°/110°) optional (200W PROLine-Version);
* Kein UV- oder IR-Licht und völlig quecksilberfrei;
* L80/B10 @ 65.000h;
* Kundenspezifische Unterstützung für spezielle Projekte;
Optionen:
> Treiber: Meanwell//SOSEN.
> 3 CCT optional;
> DIP-schaltbare Leistung (100 %-80 %-60 %);
> DIP-schaltbare optische Linse (60°/90°/110°) optional (200W PROLine-Version)
> Steuerungen und Dimmen: 1-10V, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
> Reflektor: PC-Reflektor mit / ohne Abdeckung. Rohrmontage.
> Installation: Schlaufenhängung, Deckenmontage, Wandmontage;
> Ersatz für traditionelle HID- oder MH-Lichtquellen;
> Fabrikhallen und Produktionsbereiche;
> Lager- und Logistikhallen;
> Baumärkte und Megastores;
> Stadien und andere Sportanlagen;
> Traditioneller Lampenersatz;
| Leistung/W Größe A / mm Größe B / mm Größe C / mm Größe D / mm Größe E / mm |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| Allgemeines System |
Gehäusematerial: Hochdruck-Druckguss-Aluminium ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 gemäß der Norm UNE EN 1706 pulverbeschichtet |
| Diffusormaterial: Spritzgegossenes PC gemäß der Norm UNE-EN ISO 294-2:2019, UV-Filter optional (IK08) |
| Gehäusefarbe: Metallic-Schwarz (RAL9017), andere Farben optional |
| Dichtungen: Silikonschaum |
LEDs Wärmeableitung: Durch finnenlosen ADC12 AL-Leuchtenkörper, ohne leitfähige Flüssigkeiten. Passive Konvektionsableitung
Gewährleistung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lötpaste |
| Optisches System: Linsenoptik, PC/Alu-Reflektor optional |
| Oberfläche: Polyester-Pulverbeschichtung, elektrostatisch gesprüht und im Ofen sublimiert, korrosionsbeständig |
| Empfohlene Montagehöhe: 5 - 15 Meter |
| Wartung: LED nicht austauschbar, Treiber austauschbar |
| Treiber: Konstantstrom mit optionaler Leistungsanpassung über DIP-Schalter, eingebaut in die Leuchte, vorverdrahtet |
| Dimmsteuerung: EIN-AUS | 1-10V Dimmen | DALI-2 | Zigbee |
| IP (Ingress Protection Rating): IP65 |
| IK (Schlagfestigkeit): IK08 |
| Schutzklasse: Klasse Ⅰ |
| Glühdraht: 750°C (unter 30s) |
| Kabelverschraubung: Kunststoff M20x1.5 – IP68 | Kunststoff M25x1.5 – IP68 (optional) |
| Installation: Schlaufenhängung | Halterungsmontage |
| Intelligente Funktion: PIR-Sensor mit Tageslichtschwelle | Mikrowellensensor mit Tageslichtschwelle oder Tageslichtnutzung | Notfall |
| Aufwärtslichtstromverhältnis: ULOR 0 |
| Abwärtslichtstromverhältnis: DLOR 100% |
| Elektrisches System |
| Elektrischer Anschluss: 0,3 m 3*1,0 mm2 als Standard, max. 3x2,5 mm2 + 2x1,5 mm2 Dimmkabel, freie Kabelenden, Kabel in kundenspezifischer Länge mit EU/AU/US-Stecker als Option |
| Hauptspannung: 100~277VAC/ 50/60Hz, 140-280VDC |
| Leistungsfaktor (PF): ≥0,97 |
| Gesamtklirrfaktor (THD): ＜20% |
| Überspannungsschutz: DM: 6kV,CM: 6kV,Kriterium B |
SPD (Optional): Typ 2, 10kV und 20kA transienter Überspannungsschutz. Reihenschaltung mit Thermosicherung
Trennvorrichtung für einen effektiveren Schutz am Ende der Lebensdauer |
| Ausgabetyp: Nicht-SELV (nicht isoliert) |
| Flimmerfaktor: ＜1% Wahrnehmbarkeit von Stroboskopeffekten (Pst) ＜1 |
| Stroboskopische Sichtbarkeitsmessung (SVM): ＜0,4 |
| Wahrnehmbarkeit von Stroboskopeffekten (Pst): ＜1 |
| Leuchtenleistung B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modul über LSS-Leistungsschalter 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| Photometrisches System |
| LEDs: SMD2835 (1W) |
|
CCT (Korrelierte Farbtemperatur): Einzel-CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3CCT optional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K zur Auswahl)
|
| CRI (Color Rendering Index): >80Ra für Standard (>90Ra für höheren CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| EEC (Energieeffizienzklasse): A++ |
| SDCM (Standardabweichung der Farbabstimmung): ＜5 (SDCM<3 Optional) |
|
UGR (4H, 8H) : 33,9 (Quer)
33,9 (Längs)
|
| Abstrahlwinkel: 60° | 90° | 120° Optional |
| Durchschnittliche nützliche Lebensdauer der Leuchte: 65.000 Stunden (L80B10) |
| Lumen-Erhaltung am e.o.l. >70% |
| Lichtausbeute: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Optional |
| Nennleistung: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) 240W DIP(150W/200W/240W) 300W DIP(180W/240W/300W) |
| (PRO) Max. 15.000lm Max. 22.500lm Max. 30.000lm Max. 36.000lm Max. 45.000lm |
|
Gelieferte Lumen
@ 5000K, CRl>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm Max. 40.800lm Max. 51.000lm
|
| (ULTRA) Max. 19.000lm Max. 28.500lm Max. 38.000lm Max. 45.600lm Max. 57.000lm |
| Betriebsbedingung |
| Betriebstemperatur / Luftfeuchtigkeit: -30~ +60℃ (-22°F ~ 140°F) / 5~85 % RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit: -30~ +80℃ (-22°F ~ 176°F) / 5~85 % RH, nicht kondensierend |
| Durchschnittliche nützliche LED-Zeit L80B10: ≥100.000H |
| Nennlebensdauer (Tp <70℃): Bis zu 100.000H |
| Treiber MTBF: 198.000H,MIL-HDBK-217F(25℃) |
| Vibrationsfest: 10~500Hz,5G 12min / 1Zyklus,Periode für 72min. Jeweils entlang der X-, Y-, Z-Achse |
| Akustisches Rauschen: ＜25dB (30cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre (erweiterbar auf bis zu 7 Jahre) |
| Zertifizierungen |
| Globale Zertifizierung: ENEC | CE | RoHS | D-Mark | KEMA-KEUR gelistet, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5 %, 5000K und CRl>80.
* Lichtstrahl, Lichtstärkeverteilung und Lichtausbeute wurden gemäß der Norm EN ISO 17025:2005 für die Normenreihe EN13032 und der Norm LM-79 untersucht.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind auf dem Produktdatenblatt angegeben.
* Werte können aufgrund des LED-Binnings Änderungen unterliegen.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 4000K/80Ra, 10 % Effizienz höher mit 70Ra

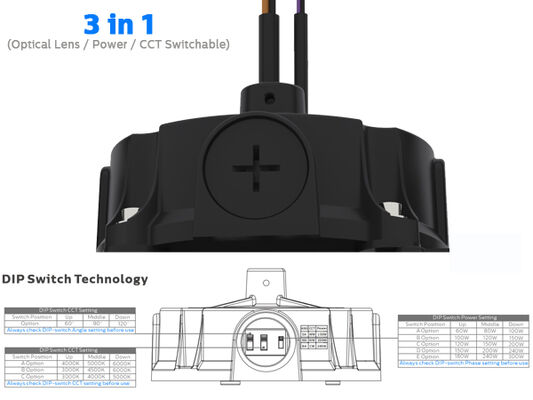

1. Schalten Sie die Leuchte zuerst AUS.
2. Entfernen Sie vorsichtig die IP65-Abdeckung von Hand.
3. Stellen Sie den Schiebeschalter von Hand auf die gewünschte Einstellung ein - Verwenden Sie KEIN Metallwerkzeug.
4. Bringen Sie die IP65-Abdeckung wieder an.
5. Schalten Sie die Leuchte EIN.
Nehmen Sie die Halterung aus der Installation. Befestigen Sie die Halterung mit einem Schraubendreher an der Highbay, Fertig.
Seite der Halterung und Verdrahtung von 3 Drähten zum Treiber. Verbinden Sie den Mikrowellensensor mit dem anderen
Paket .
Schalten Sie den Strom aus, schließen Sie das AC-Kabel an.
Dimmanschluss (mit dimmbarem Treiber)
1. Kompatibel mit 0-10V Dimmen.
2. Verdrahten Sie die Kabel wie in der obigen Abbildung.
| Leistung/W Innenkarton Außenkarton MENGE”/CTN Einheit N.W G.W/Karton |
| 100 270x270x150mm 790x283x292mm 5 STÜCKE 2,4 kg 14,2 kg |
| 150 310x310x150mm 790x323x332mm 5 STÜCKE 2,6 kg 15,6 kg |
| 200 350x350x150mm 790x363x372mm 5 STÜCKE 2,8 kg 16,9 kg |
| 240 380x380x150mm 790x393x402mm 5 STÜCKE 3,1 kg 18,2 kg |
| 300 380x380x150mm 790x393x402mm 5 STÜCKE 3,2 kg 18,6 kg |
Bitte lesen Sie alle nachstehenden Anweisungen vor der Installation:
* Um einen Stromschlag zu vermeiden, stellen Sie bitte sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß den nationalen Elektrovorschriften und den entsprechenden örtlichen Vorschriften installiert und betrieben werden.
* Packen Sie die Lampe aus und untersuchen Sie sie sorgfältig, melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls ein Teil des Produkts während des Transports beschädigt wurde.
* Wenn die Lampe beschädigt ist, verwenden Sie sie nicht!
Erklärung:
Gemäß der internationalen Norm für LED-Leuchten erklärt DUALRAYS hiermit offiziell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay)-Serie nur in Innenräumen oder halbaussen neutralen Umgebungen verwendet werden dürfen. Gleichzeitig verspricht DUALRAYS eine volle Garantie für die Produkte.
Jede Anwendung in einer rauen Umgebung, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hohem Salzgehalt, hohem Ammoniakgehalt usw., ist ohne die offizielle Bestätigung des Herstellers nicht zulässig. Bei falscher Anwendung erlischt die Garantie.
