Kundenspezifische Unterstützung für spezielle Projekte; Optionen:
> Treiber: Meanwell//SOSEN/PHILIPS, DURALYS selbstentwickelter Treiber, langlebig und kompakt.
> LEDs: LUMILEDS/SAN'AN LEDs optional;
> Effizienz: 130LPW/160LPW optional;

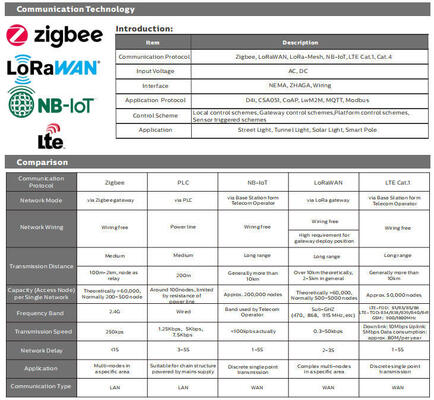

> Steuerungen und Dimmung: 1-10V, DALI, DMX512, Zigbee optional;
> Optische Linse: 30°/60°/90°/120° symmetrisch, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° asymmetrisch,
45° polarisiert, 60° polarisiert (in Entwicklung) Optik optional;
>

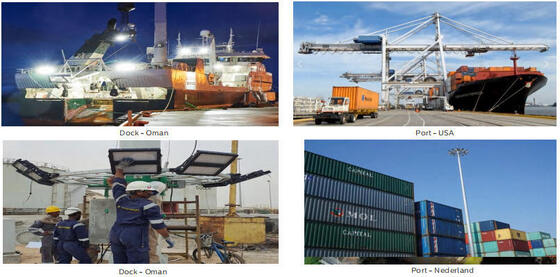

Hafeneinrichtungen;>
Hafeneinrichtungen;>
Hafeneinrichtungen;>
Hafeneinrichtungen;>
Hafeneinrichtungen;>
Hafeneinrichtungen;Allgemeines System
| Gehäusematerial: Hochdruck-Druckguss-Aluminium ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 gemäß UNE EN 1706 Standard pulverbeschichtet. |
| Gehäusefarbe: Metallic Schwarz (RAL9017), andere Farben optional |
| Dichtungen: Silikonschaum |
| LED-Wärmeableitung: Durch finnloses ADC12 AL Leuchtengehäuse, ohne leitende Flüssigkeiten. Passive Konvektionskühlung |
Gewährleistung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lotpaste

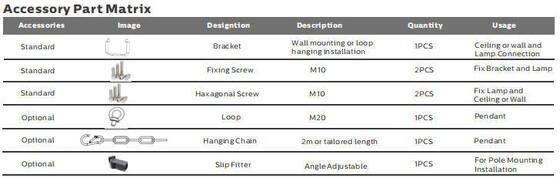

Halterungen: SS316 Marine-Grade U-förmige Halterung mit 360° drehbar |
| Empfohlene Montagehöhe: 5 - 20 Meter |
| Wartung: Einfach, zu öffnen mit Schraubendreher, modulares Konzept für einfachen Komponentenaustausch: LEDs, Treiber, SPD. |
| Treiber: Konstantstrom-einstellbarer und programmierbarer Treiber. Eingebettet in die Treiberbox, vorverdrahtet |
innerhalb einer verzinkten Treiberbox.
IP (Schutzart): IP66 |
| IK (Schlagfestigkeit): IK10 |
| Schutzklasse: Klasse I |
| Kabeldurchführung: H05RN-F 3*1,5mm² | H05RN-F 5*1,5mm² (max. Querschnitt 4mm²) |
| Überspannungsschutz: CM: 10kV, DM: 6kV |
| SPD (optional): 10kV-10kA, Typ II, mit LED-Signal und thermischer Sicherung zur Trennung der Last am Lebensende |

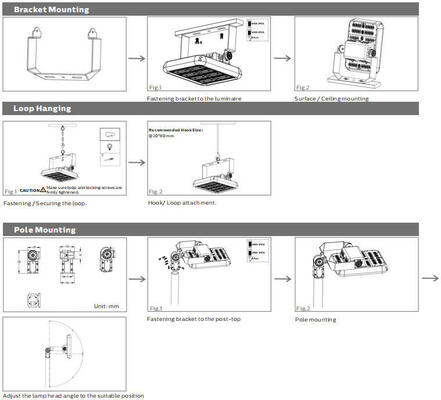

| Installation: Halterungsmontage, geeignet für Installation auf dem Boden, an der Wand, am Hochmast und anderen festen Ebenen |

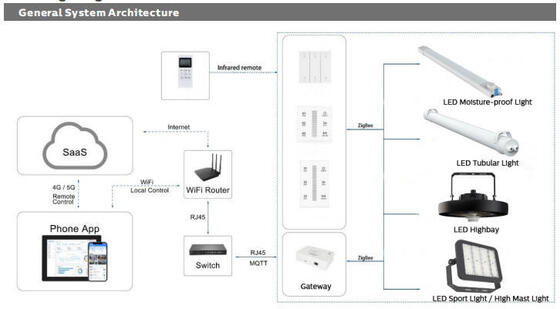

| Intelligente Funktion: 0-10V, PWM, Zeitsteuerung, DMX, Zigbee, DALI |
| Elektrisches System |
| Netzspannung: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Leistungsfaktor (PF): ≥0,95 |
| Gesamtklirrfaktor (THD): <10% |
| Ausgangstyp: Nicht-SELV (nicht isoliert) |
| Flimmerfaktor: |
| <1%Treiberwirkungsgrad: >90% |
| Energieklasse: A++ IPEA>1,15 |
| Photometrisches System |
| LEDs: SMD3030 / SMD5050 optional |
| CCT (Korrelierte Farbtemperatur): Einzel-CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Farbwiedergabeindex): >70Ra für Standard (>80Ra für höhere CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| Aufwärtslichtstromverhältnis: ULOR 0% |
| Abwärtslichtstromverhältnis: DLOR 100% |
| Blendungsindex: Zwischen D5 und D6 (abhängig von der Lichtverteilung) |
| Lichtstärkekategorie: Zwischen G*4 und G*6 (abhängig von der Lichtverteilung) |
| Lichtstrom CIE Nr. 3: >95% |
| SDCM (Standardabweichung der Farbabstimmung): <6 |

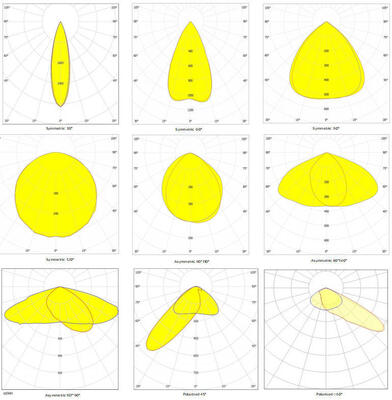

| Abstrahlwinkel: 30°/60°/90°/120° symmetrisch, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° asymmetrisch, |
|
45° polarisiert, 60° polarisiert (in Entwicklung)
Durchschnittliche nutzbare Lebensdauer der Leuchte: 100.000 Stunden (L80B10)
|
| Lichtstromerhalt am Ende der Lebensdauer: >70% |
| Lichtausbeute: 130LPW (PROLine) | 160LPW (PRIMELine) optional |

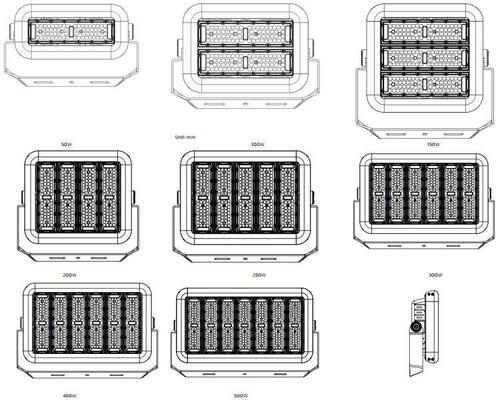

| Nennleistung: 50W 100W 150W 200W 300W 400W 500W |
| Gelieferte Lumen |
|
@ 5000K, CRI>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
(PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm
|
| Betriebsbedingungen |
| Betriebstemperatur / Luftfeuchtigkeit: -40~ +50°C (-40°F ~ 122°F) / 10~90% RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit: -40~ +80°C (-40°F ~ 176°F) / 10~90% RH, nicht kondensierend |
| Durchschnittliche nutzbare LED-Zeit L80B10: ≥100.000H |
| Nennlebensdauer (Tp |
| <70°C): Bis zu 100.000HTreiber MTBF: 500.000H, MIL-HDBK-217F(25°C) |
| Vibrationsfestigkeit: 10~500Hz, 5G 12min / 1Zyklus, Periode für 72min. Jeweils entlang der X-, Y-, Z-Achsen |
| Akustisches Rauschen: <25dB (30cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre (erweiterbar bis 7 Jahre) |
| Zertifizierungen |
| Globales Zertifikat: ENEC | CE | RoHS | D-Mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5%, 5000K und CRI>70. |
* Beleuchtungsstrahl, Lichtintensitätsverteilung und Lichtausbeute wurden gemäß der Norm EN ISO 17025:2005 für die Normenreihe EN13032 und die Norm LM-79 geprüft.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind im Produktdatenblatt angegeben.
* Werte können aufgrund von LED-Binning Änderungen unterliegen.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 5000K/70Ra.
* Leistungstoleranz mit ZHAGA-Version oder Netzteil D4i/SR: ±10%.
Schalten Sie die Stromversorgung aus, schließen Sie das AC-Kabel an.
Dimmverbindung (mit dimmbarem Treiber)
1. Kompatibel mit 0-10V Dimmung.
2. Verbinden Sie die Kabel wie im obigen Diagramm gezeigt.
Leistung/W Innenbox Außenkarton QTY/CTN Einzel-N.W G.W/Karton
| 50 260x150x425mm 635x540x445mm 8 Stück 3,6 kg 32,8 kg |
| 100 300x150x425mm 635x620x445mm 8 Stück 5,8 kg 51,6 kg |
| 150 405x150x425mm 635x420x445mm 4 Stück 7,4 kg 33,5 kg |
| 200 415x150x410mm 635x430x430mm 4 Stück 9,3 kg 42,7 kg |
| 250 415x150x485mm 415x150x485mm 1 Stück 13,9 kg 16,3 kg |
| 300 |
| 415x150x560mm 415x150x560mm 1 Stück 16,3 kg 19,5 kg 400 415x150x560mm 415x150x560mm 1 Stück 19,5 kg 22,8 kg |
| 500 415x150x635mm 415x150x635mm 1 Stück 22,8 kg 25,5 kg |
| Bitte lesen Sie vor der Installation alle unten stehenden Anweisungen: |
* Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist.
* Die Leuchte sollte von einem qualifizierten Elektriker oder Techniker gemäß dem National Electrical Code und den entsprechenden lokalen Vorschriften installiert und betrieben werden.
* Packen Sie die Leuchte aus und untersuchen Sie sie sorgfältig, melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls Teile des Produkts während des Transports beschädigt wurden.
* Wenn die Leuchte beschädigt ist, verwenden Sie sie nicht!
Erklärung:
Gemäß dem internationalen Standard für LED-Leuchten erklärt DUALRAYS hiermit formell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) Serie nur für neutrale Innen- oder halboffene Umgebungen bestimmt sind. Gleichzeitig verspricht DUALRAYS volle Garantie für die Produkte.
Jede Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hoher Salzgehalte, hoher Ammoniakkonzentrationen usw., ist ohne offizielle Bestätigung des Herstellers nicht gestattet. Bei Fehlgebrauch erlischt die Garantie.
*
F1: Was ist die Garantie für die S4 LED Straßenleuchte? Team: >15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieure, leistungsfähiges Produktionskapazitäts- und Qualitätsmanagementsystem, bieten sowohl gute Qualitätsprodukte als auch Service;* Zuverlässige Marke: Aufbau stabiler und langfristiger Kooperationen mit europäischen Kunden, hohe Anerkennung und Vertrauen, Lager in den Niederlanden für besseren Service;*
DIALux-Simulation anbieten: Senden Sie uns Ihre Anwendungsparameter wie Entfernung, Höhe, Breite usw., unser Ingenieurteam führt eine Simulation gemäß Ihren Anforderungen durch und empfiehlt Ihnen das beste Produkt;* Alle unsere LED-Leuchten entsprechen den CE-, RoHS-Standards.
F1: Was ist die Garantie für die S4 LED Straßenleuchte?Versand:Hinweis: Für kleine Bestellungen ist Express am besten. Für Großbestellungen ist der Versand per See oder Bahn (Ziel Europa) am besten, dauert aber lange. Für dringende Bestellungen empfehlen wir den Versand per Luftfracht zum Flughafen plus unseren Versandpartner, der zu Ihnen nach Hause liefert.
F1: Was ist die Garantie für die S4 LED Straßenleuchte?A: 5 Jahre Garantie. Erweiterbar auf 7 Jahre. Bei Qualitätsproblemen unsererseits innerhalb dieses Zeitraums übernehmen wir die Versandkosten und den Austausch.F2: Welche Zahlungsmethoden können Sie akzeptieren?
