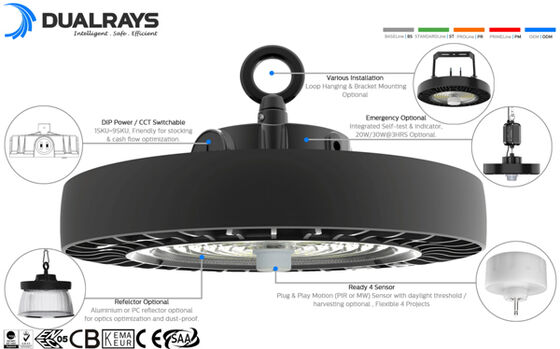

* ADC12 Die-Casting Al,Integral Formschmieden,exzellente Wärmeleitfähigkeit;
* SAN'AN / LUMILEDS SMD2835-LEDs mit hoher Helligkeit, DUALRAYS Eigenentwicklungs-Treiber oder SOSEN / Treiber optional;
* IP65 / IK08 Schutz;
* 60°/90°/120° Lichtwinkel ist optional;
* Korrosionsbeständiges Pulverbeschichtetes Finish;
*Mehrfache Anlagen: Schleifenhängen, Deckenmontage, Wandmontage;

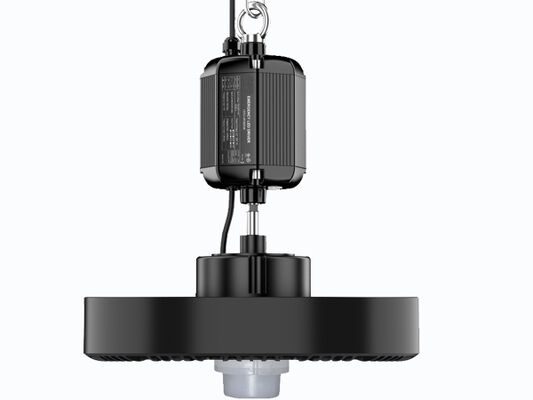

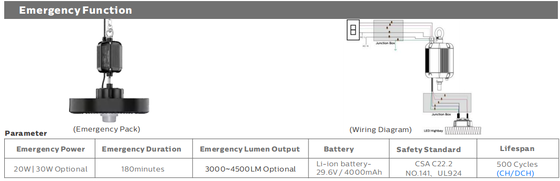

* Verschiedene intelligente Steuerungen: 1-10V, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;
* 3 CCT ist optional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP-Schaltleistung als Standard ((100%-80%-60%);
* keine UV- oder IR-Strahlen und vollständig frei von Quecksilber;
* L80/B10 @ 61.000h;
* Individuelle Unterstützung für spezielle Projekte;
Die Optionen:
> Fahrer: DUALRAYS Eigenentwickelte eingebaute Fahrer, schlankes Design, langlebig und kompakt.
> 3 CCT freiwillig;
> DIP-Schaltleistung (100%-80%-60%);
> Steuerung und Dämpfung: 1-10V, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall;

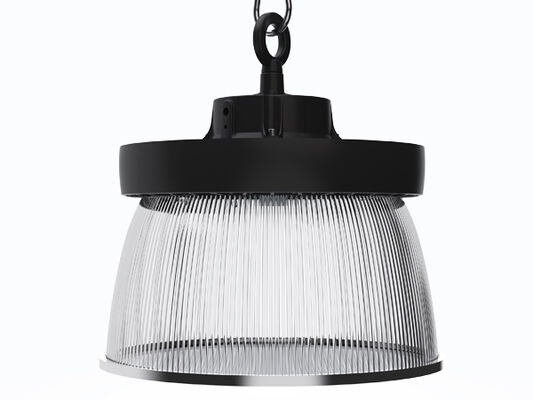

> Reflektor: PC-Reflektor mit / ohne Abdeckung.
> Installation: Schleifenhängen, Decken- und Wandmontage;

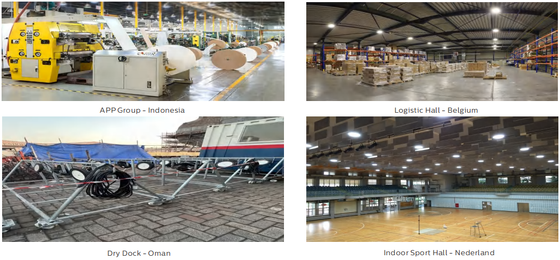

> Ersatz für traditionelle HID- oder MH-Lichtquellen;
> Fabrikhalle und Produktionsflächen;
> Lager und Logistikhallen;
> Hardware- und Megastores;
> Stadien und andere Sportanlagen;
> Ersatz traditioneller Lampen;

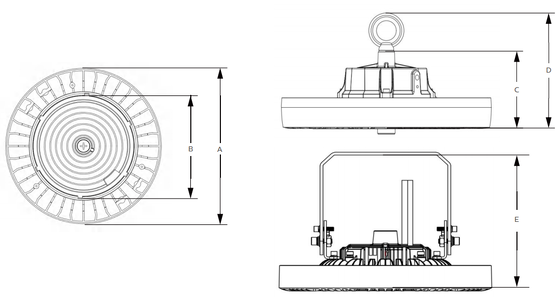

| Leistung/Watt Größe A / mm Größe B / mm Größe C / mm Größe D / mm Größe E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Allgemeines System |
Gehäusematerial: Druckguss-Aluminium ADC12
AC-44100,EN AC-47100 nach der Norm UNE EN 1706 mit Pulverbeschichtung |
| Diffusormaterial: injiziertes PC nach der UNE-EN-Norm ISO 294-2:2019, UV-Filter bedingt ((IK08) |
| Farbe des Gehäuses: Metallschwarz (RAL9017), andere Farben optional |
| Versiegelungsgaskette: Silikonschaum |
LEDs Wärmeverlust: Durch den Finnenlosen Leuchtturm ADC12 AL, ohne leitfähige Flüssigkeiten Passive Konvektionsverlust
Sicherstellung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lötpaste |
| Optisches System: Optische Linse, PC/Alu-Reflector optional |
Veredelung: Polyesterpulverfarbbeschichtung, elektrostatisch gesprüht und im Ofen sublimiert,
Korrosion |
| Empfohlene Aufstellhöhe: 5 - 15 Meter |
| Wartung: LED nicht austauschbar, Fahrer austauschbar |
| Antrieb: Konstante Strom mit optionaler Leistung, die über einen DIP-Schalter eingestellt werden kann, in die Leuchten eingebettet, vorverkabelt |
| Dimming-Steuerung: ON-OFF. 1-10V Dimming. DALI-2. Zigbee. |
| IP (Eintrittsschutz): IP65 |
| IK (Schlagfestigkeit): IK08 |
| Schutzklasse: Klasse I |
| Glühdraht: 750°C (unter 30°C) |
| Kabeldrüse: Kunststoff M20x1.5 IP68 |
| Installation: Schleife hängen. |

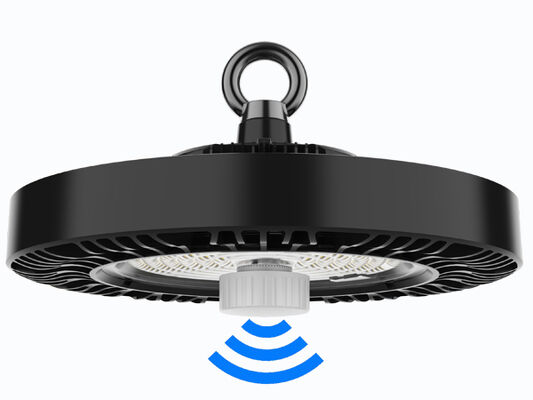

Intelligente Funktion: PIR-Sensor mit Tageslichtschwelle
Ernte- und Ernteaufnahme |
| Aufwärts gerichtete Lichtleistung: ULOR 0 |
| Nach unten gerichtete Lichtleistung: DLOR 100% |
| Elektrische Anlage |
| Elektrische Verbindung: 0,3 m 3*1,0 mm2 als Stützpunkt, maximal 3x2,5 mm2 + 2x1,5 mm2 Dimmdraht, freie Drahtenden, maßgeschneiderte Drahtlänge mit EU/AU/US-Stecker |
| Hauptspannung: 100 ~ 277VAC/ 50/60Hz, 140-280VDC |
| Leistungsfaktor (PF): ≥ 0.97 |
| Gesamtharmonische Verzerrung (THD): < 20% |
| Überspannungsschutz: DM: 6kV,CM: 6kV,Kriterium B |
SPD (optional): Typ 2, 10kV und 20kA Überspannungsschutz. Serienanschluss mit Thermofuse
mit einer Leistung von mehr als 50 W und |
| Ausgangsart: Nicht-SELV (nicht isoliert) |
| Flikkerfaktor: < 1% Wahrnehmbarkeit von stroboskopischen Effekten (Pst) < 1 |
| Stroboskopische Sichtbarkeitsmessung (SVM): <0.4 |
| Empfindlichkeit der stroboskopischen Effekte (Pst): < 1 |
| Leuchten Leistung B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modul über LSS-Schaltkreisbrecher 150W 4 6 6 10 |
| 200 Watt 3 5 6 8 |
| Fotometrie-System |
| LEDs: SMD2835 (1W) |
|
CCT (korrelierter Farbtemperatur): Einziger CCT (3000K, 4000K, 5000K, 5700K, 6500K)
Drei Farben optional (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K zur Auswahl)
|
| CRI (Color Rendering Index): > 80Ra für den Standard (> 90Ra für einen höheren verfügbaren CRI) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| EWG (Energieeffizienzklasse): A++ |
| SDCM (Standard-Abweichung der Farbgleichung): < 5 (SDCM< 3 ist optional) |
|
UGR (4H, 8H) : 33,9 (Kreuz)
33.9 (Längsrichtung)
|

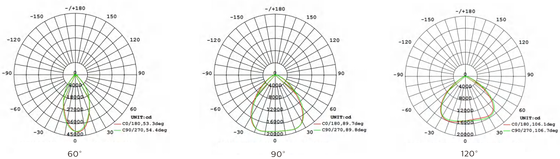

| Strahlwinkel: 60°. 90°. 120° Optional. |
| Durchschnittliche Nutzungsdauer der Leuchten: 61.000 Stunden (L80B10) |
| Beibehaltung des Lumen bei E.O.L. > 70% |
| Lichtwirksamkeit: 150LPW (PROLine) |
| Nennleistung: 100W DIP ((60/80W/100W) 150W DIP ((100W/120W/150W) 200W DIP ((120W/150W/200W) |
| (PRO) Max. 15.000 ml Max. 22.500 ml Max. 30.000 ml |
|
Lieferung von Lumen
@ 5000K, CRl>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm
|
| (ULTRA) Maximal 19.000lm Maximal 28.500lm Maximal 38.000lm |
| Betriebszustand |
| Betriebstemperatur / Luftfeuchtigkeit: -30 ~ +60 °C (-22 °F ~ 140 °F) / 5 ~ 85% RH, nicht kondensiert |
| Speichertemperatur / Luftfeuchtigkeit: -30 ~ +80 °C (-22 °F ~ 176 °F) / 5 ~ 85% RH, nicht kondensiert |
| Durchschnittliche LED-Nutzungsdauer L80B10: ≥100.000H |
| Nennlebensdauer (Tp < 70°C): bis zu 100.000 Stunden |
| Fahrer MTBF: 198.000H,MIL-HDBK-217F ((25°C) |
| Schwingungsbeständig: 10~500Hz,5G 12min / 1Zyklus, Periode 72min. Jedes entlang der Achsen X,Y,Z |
| Akustische Geräusche: < 25 dB (30 cm Abstand, normaler Betrieb) |
| Garantie: 5 Jahre (Verlängerung bis zu 7 Jahre) |
| Zertifizierungen |
| Globaler Zertifikat: ENEC CE RoHS D-Marke KEMA-KEUR aufgeführt SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 |
| EMV-Richtlinien: EN 55015 -- EN 61547 -- EN 61000-3-2 -- EN 61000-3-3 -- EN 61347-2-13 -- EN 61347-1 -- EN 62384 |
| Weitere Richtlinien: IEC 62262 |
* Lichtströmungstoleranz, Leistungstoleranz und Farbtemperaturentoleranz ± 5%, 5000 K und CRl> 80.
* Lichtstrahl, Lichtintensitätsverteilung und Lichtwirksamkeit wurden gemäß der Norm EN ISO 17025:2005 für die Normreihe EN13032 und der Norm LM-79 untersucht.
* Aktuelle Produktinformationen und allgemeine Gewährleistungsbedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Ausführliche Angaben zu Lichtströmen und Leistungen für einzelne Indizes sind im Produktdatenblatt angegeben.
* Die Werte können aufgrund von LED-Bindungen geändert werden.
* Die Parameter im Datenblatt sind für Ta=25°C angegeben, basierend auf 4000K/80Ra, 10% höherer Wirkungsgrad bei 70Ra

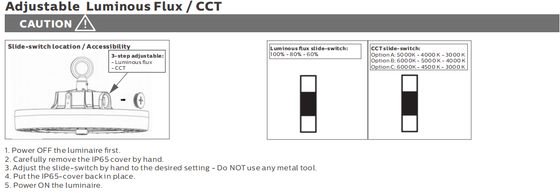

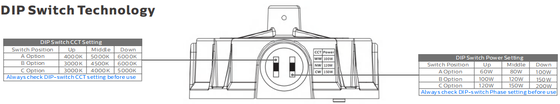

1Schalten Sie zuerst die Leuchten aus.
2. Entfernen Sie die IP65-Abdeckung vorsichtig mit der Hand.
3. Die Schaltfläche manuell auf die gewünschte Einstellung einstellen - KEIN Metallwerkzeug verwenden.
4Stell die IP65-Abdeckung wieder an.
5Schalten Sie die Leuchten an.
Schalten Sie den Strom ab, verbinden Sie AC-Draht.
Dimmverbindung (mit Dimmtreiber)
1- Kompatibel mit 0-10V-Dimming.
2- Verbinden Sie die Drähte wie oben.
| Leistung/W Innenkarton Außenkarton QTY/CTN Einheit N.W G.W/Karton |
| 100 295x115x298mm 615x308x320mm 5PCS 2,2Kg 13,9Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2,4Kg 14,2Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2,6Kg 14,6Kg |
Bitte lesen Sie vor der Installation alle nachstehenden Anweisungen:
* Zur Vermeidung eines Elektroschocks ist vor der Installation sicherzustellen, dass die Stromversorgung ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß dem nationalen Elektrogesetzbuch und den entsprechenden lokalen Vorschriften installiert und betrieben werden.
* Entpacken und sorgfältig untersuchen Sie die Lampe, melden Sie alle Schäden an und behalten Sie alle Verpackungsmaterialien, wenn ein Teil des Produkts während des Transports beschädigt wurde.
* Wenn die Lampe beschädigt ist, benutzen Sie sie nicht!
Erklärung:
Gemäß der Internationalen Norm für LED-LeuchtenHier behauptet DUALRAYS offiziell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) -Serie nur auf eine neutrale Umgebung im Innen- oder Semi-Außenbereich angewendet werden dürfenIn der Zwischenzeit verspricht DUALRAYS eine volle Garantie für die Produkte.
Eine Anwendung in einer schwierigen Umgebung, einschließlich hoher/niedriger Temperatur, hoher Luftfeuchtigkeit, hoher Salzgehalt, hoher Ammoniakgehalt usw., ist ohne offizielle Bestätigung des Herstellers nicht zulässig.Falls eine Fehlanwendung auftritt, ist die Garantiepolitik nicht mehr gewährleistet.
*BerufstätigkeitTeam:>15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieure, starke Produktionskapazität und QC-Managementsystem, bieten sowohl qualitativ hochwertige Produkte als auch Dienstleistungen;
* Zuverlässige Marke:Aufbau einer stabilen und langfristigen Zusammenarbeit mit europäischen Kunden, hohe Preise und Vertrauen und Lager in den Niederlanden für besseren Service;
*Bereitstellung einer DIALux-Simulation:Senden Sie uns Ihre Parameter der Anwendungen, wie Entfernung, Höhe, Breite, etc, unser Ingenieur-Team wird Simulation nach Ihrer Nachfrage tun und empfehlen Sie das beste Produkt;
*Alle unsere LED-Leuchten entsprechen CE, RoHS-Standard.Für die führenden Produkte sind TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 aufgeführt.
