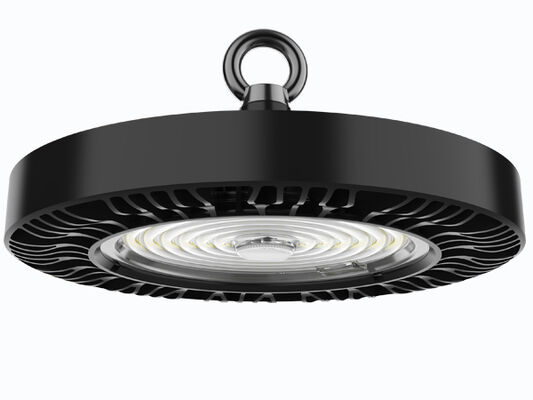

* ADC12-Druckguss-Al, integral geschmiedet, ausgezeichnete Wärmeleitfähigkeit;
* SAN'AN / LUMILEDS Hochleistungs-SMD2835-LEDs, DUALRAYS Eigenentwicklungstreiber oder SOSEN / Treiber optional;
* IP65 / IK08 Schutz;
* 60°/90°/120° Abstrahlwinkel optional;
* Korrosionsbeständige Pulverbeschichtung;
* Mehrere Installationen: Schlaufenaufhängung, Deckenmontage, Wandmontage;
* Verschiedene intelligente Steuerungen: 1-10V, Bewegungssensor, Tageslichtsensor, Zigbee und Notbeleuchtung;
* 3 CCT optional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP-schaltbare Leistung als Standard (100%-80%-60%);
* Keine UV- oder IR-Strahlung und vollständig quecksilberfrei;
* L80/B10 @ 61.000h;
* Kundenspezifische Unterstützung für Sonderprojekte;
Optionen:
> Treiber: DUALRAYS Eigenentwicklung-Integrierter Treiber, schlankes Design, langlebig und kompakt.
> 3 CCT optional;
> DIP-schaltbare Leistung (100%-80%-60%);
> Steuerungen und Dimmung: 1-10V, Bewegungssensor, Tageslichtsensor, Zigbee und Notbeleuchtung;
> Reflektor: PC-Reflektor mit / ohne Abdeckung. Rohrmontage.
> Installation: Schlaufenaufhängung, Deckenmontage, Wandmontage;
> Ersatz für traditionelle HID- oder MH-Lichtquellen;
> Fabrikhallen und Produktionsbereiche;
> Lager und Logistikhallen;
> Baumärkte und Megastores;
> Stadien und andere Sportanlagen;
> Ersatz für traditionelle Lampen;

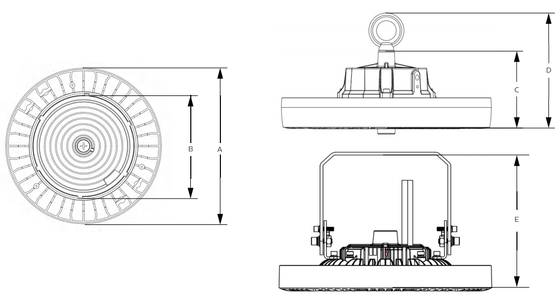

| Leistung/W Größe A / mm Größe B / mm Größe C / mm Größe D / mm Größe E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Allgemeines System |
Gehäusematerial: Hochdruck-Druckguss-ADC12-Aluminium EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 nach UNE EN 1706 Standard pulverbeschichtet |
| Diffusormaterial: Spritzgegossenes PC nach UNE-EN ISO 294-2:2019 Standard, UV-Filter bedingt (IK08) |
| Gehäusefarbe: Metallic Schwarz (RAL9017), andere Farben optional |
| Dichtungen: Silikonschaum |
LED-Wärmeableitung: Durch finnlosen ADC12 AL Leuchtenkörper, ohne leitfähige Flüssigkeiten. Passive Konvektionsableitung
Gewährleistung des thermischen Kontakts mit den LED-Modulen durch bleifreie Lotpaste mit hoher Leitfähigkeit |
| Optisches System: Linsenoptik, PC/Alu-Reflektor optional |
Oberfläche: Polyesterpulverlackierung, elektrostatisch gesprüht und im Ofen sublimiert, Korrosionsbeständig
corrosion |

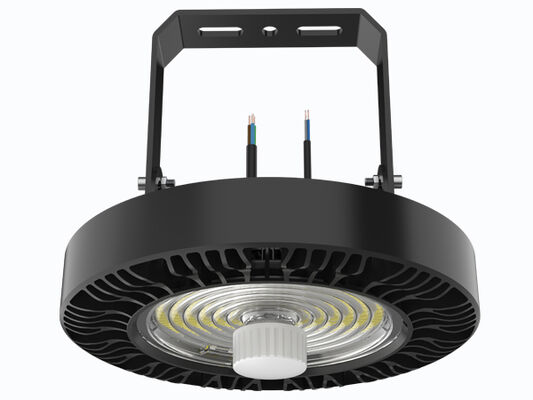

| Empfohlene Montagehöhe: 5 - 15 Meter |
| Wartung: LED nicht austauschbar, Treiber austauschbar |
| Treiber: Konstantstrom mit optionaler Leistungseinstellung über DIP-Schalter, in Leuchte integriert, vorverdrahtet |
| Dimmsteuerung: EIN-AUS | 1-10V Dimmung | DALI-2 | Zigbee |
| IP (Schutzart): IP65 |
| IK (Schlagfestigkeit): IK08 |
| Schutzklasse: Klasse I |
| Glühdraht: 750°C (Unter 30s) |
| Kabelverschraubung: Kunststoff M20x1.5 – IP68 | Kunststoff M25x1.5 – IP68 (optional) |
| Installation: Schlaufenaufhängung | Konsolenmontage |

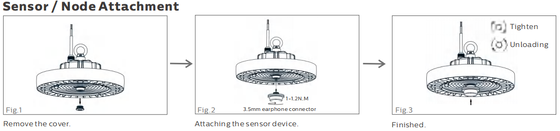

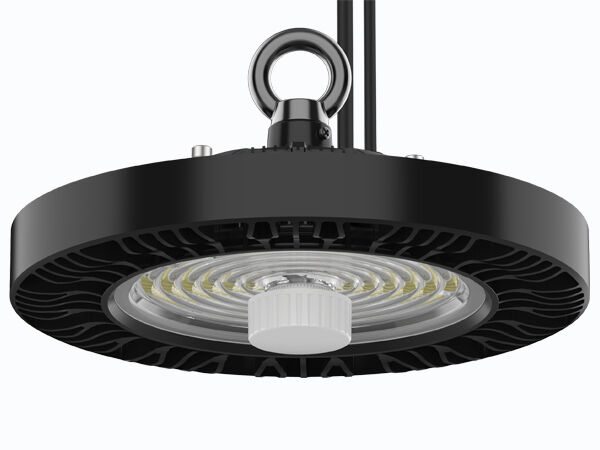

Smart-Funktion: PIR-Sensor mit Tageslichtschwelle | Mikrowellensensor mit Tageslichtschwelle oder Tageslicht

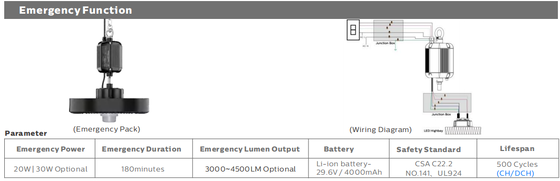

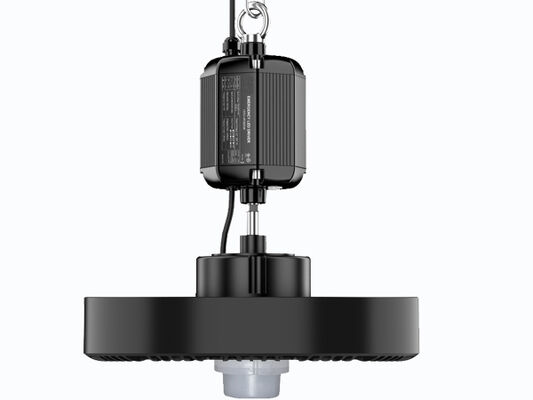

Ernte | Notbeleuchtung |
| Aufwärtslichtstromverhältnis: ULOR 0 |
| Abwärtslichtstromverhältnis: DLOR 100% |
| Elektrisches System |
| Elektrischer Anschluss: 0,3m 3*1,0mm2 als Standard, max. 3x2,5mm2 + 2x1,5 mm2 Dimmkabel, freie Drahtenden, kundenspezifische Kabellänge mit EU/AU/US-Stecker als Option |
| Netzspannung: 100~277VAC/ 50/60Hz, 140-280VDC |
| Leistungsfaktor (PF): ≥0.97 |
| Gesamtklirrfaktor (THD): <20% |
| Überspannungsschutz: DM: 6kV, CM: 6kV, Kriterium B |
SPD (Optional): Typ 2, 10kV und 20kA transienter Überspannungsschutz. Reihenschaltung mit Thermosicherung
Trennschalter für effektiveren Schutz am Ende seiner Lebensdauer |
| Ausgangstyp: Nicht-SELV (nicht isoliert) |
| Flickerfaktor: <1% Wahrnehmbarkeit von Stroboskopeffekten (Pst) <1 |
| Stroboskopische Sichtbarkeitsmessung (SVM): <0.4 |
| Wahrnehmbarkeit von Stroboskopeffekten (Pst): <1 |
| Leuchten Leistung B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modul über LSS-Leistungsschalter 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Photometrisches System |
| LEDs: SMD2835 (1W) |
|
CCT (Korrelierte Farbtemperatur): Einzel-CCT (3000K | 4000K | 5000K | 5700K | 6500K)
Tri-Color optional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K zur Auswahl)
|
| CRI (Farbwiedergabeindex): >80Ra für Standard (>90Ra für höhere CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| EEC (Energieeffizienzklasse): A++ |
| SDCM (Standardabweichung der Farbabgleichung): <5 (SDCM<3 Optional) |
|
UGR (4H, 8H): 33.9 (Quer)
33.9 (Längs)
|
| Abstrahlwinkel: 60° | 90° | 120° Optional |
| Durchschnittliche nutzbare Lebensdauer der Leuchte: 61.000 Stunden (L80B10) |
| Lichtstromerhalt am Ende der Lebensdauer >70% |
| Lichtausbeute: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Optional |
| Nennleistung: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Max. 15.000lm Max. 22.500lm Max. 30.000lm |
|
Gelieferte Lumen
@ 5000K, CRl>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm
|
| (ULTRA) Max. 19.000lm Max. 28.500lm Max. 38.000lm |
| Betriebsbedingungen |
| Betriebstemperatur / Luftfeuchtigkeit: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, nicht kondensierend |
| Durchschnittliche LED-Nutzungszeit L80B10: ≥100.000H |
| Nennlebensdauer (Tp <70°C): Bis zu 100.000H |
| Treiber MTBF: 198.000H, MIL-HDBK-217F(25°C) |
| Vibrationsfestigkeit: 10~500Hz, 5G 12min / 1Zyklus, Periode für 72min. Jeweils entlang der X-, Y-, Z-Achsen |
| Akustisches Rauschen: <25dB (30cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre (erweiterbar bis 7 Jahre) |
| Zertifizierungen |
| Globales Zertifikat: ENEC | CE | RoHS | D-Mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien: IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5%, 5000K und CRl>80.
* Lichtstrahl, Lichtintensitätsverteilung und Lichtausbeute wurden gemäß der Norm EN ISO 17025:2005 für die Normenreihe EN13032 und die Norm LM-79 geprüft.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind im Produktdatenblatt angegeben.
* Werte können aufgrund des LED-Binning Änderungen unterliegen.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 4000K/80Ra, 10% höhere Effizienz mit 70Ra
1. Schalten Sie zuerst die Leuchte aus.
2. Entfernen Sie die IP65-Abdeckung vorsichtig von Hand.

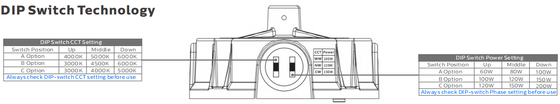

3. Stellen Sie den Schiebeschalter von Hand auf die gewünschte Einstellung ein – VERWENDEN SIE KEIN Metallwerkzeug.
4. Setzen Sie die IP65-Abdeckung wieder ein.
5. Schalten Sie die Leuchte ein.
Schalten Sie die Stromversorgung aus, schließen Sie das AC-Kabel an.
Dimmanschluss (mit dimmbarem Treiber)
1. Kompatibel mit 0-10V Dimmung.
2. Verbinden Sie die Kabel wie im obigen Diagramm gezeigt.

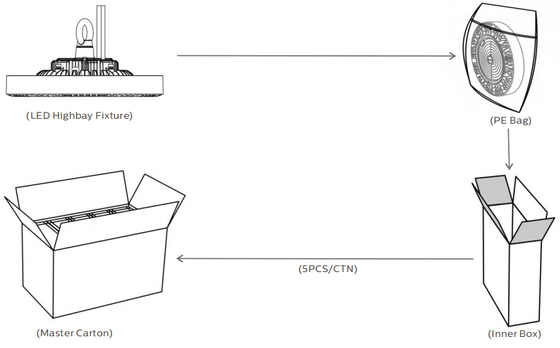

| Leistung/W Innenkarton Außenkarton Menge/CTN Eigengewicht G.W/Karton |
| 100 295x115x298mm 615x308x320mm 5 Stück 2.2Kg 13.9Kg |
| 150 295x115x298mm 615x308x320mm 5 Stück 2.4Kg 14.2Kg |
| 150 295x115x298mm 615x308x320mm 5 Stück 2.6Kg 14.6Kg |

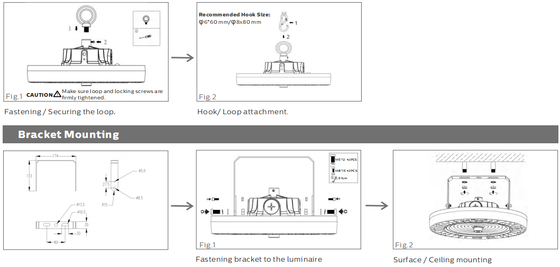

Bitte lesen Sie alle folgenden Anweisungen vor der Installation:
* Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß dem National Electrical Code und den entsprechenden lokalen Vorschriften installiert und betrieben werden.
* Packen Sie die Lampe aus und untersuchen Sie sie sorgfältig, melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls ein Teil des Produkts während des Transports beschädigt wurde.
* Wenn die Lampe beschädigt ist, verwenden Sie sie nicht!
Erklärung:
Gemäß dem internationalen Standard für LED-Leuchten erklärt DUALRAYS hiermit formell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) Serie nur für den Einsatz in Innenräumen oder halboffenen Umgebungen zulässig sind. Gleichzeitig verspricht DUALRAYS die volle Garantie für die Produkte.
Jede Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hoher Salzkonzentration, hoher Ammoniakkonzentration usw., ist ohne offizielle Bestätigung des Herstellers nicht gestattet. Bei Fehlgebrauch erlischt die Garantie.

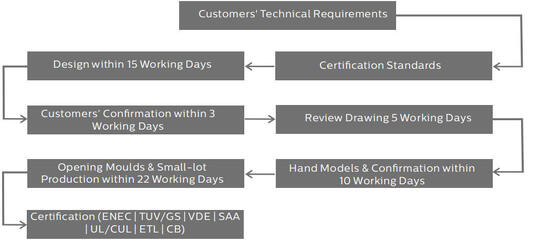

* Professionelles Team: >15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieure, leistungsstarke Produktionskapazität und QC-Managementsystem, bieten sowohl gute Qualitätsprodukte als auch Service;
* Zuverlässige Marke: Aufbau stabiler und langfristiger Kooperationen mit europäischen Kunden, hohe Anerkennung und Vertrauen, Lager in den Niederlanden für besseren Service;
* DIALux-Simulation anbieten: Senden Sie uns Ihre Anwendungsparameter wie Entfernung, Höhe, Breite usw., unser Ingenieurteam wird eine Simulation nach Ihren Wünschen durchführen und Ihnen das beste Produkt empfehlen;
* Alle unsere LED-Leuchten entsprechen den CE-, RoHS-Standards. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 für führende Produkte gelistet.
Ihre Nachricht muss zwischen 20 und 3.000 Zeichen enthalten!
