* Einheit für die Bereitstellung von LED-Lösungen mit einer hohen Leuchtdichte (SAN'AN)
* Leistung und 3 CCT Schaltbar;
* Schutzniveau: IP65 / IK10

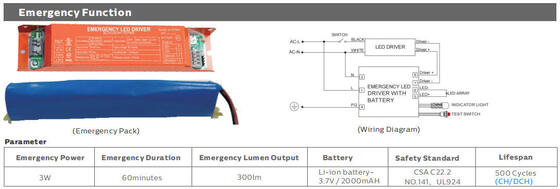

*Notfall mit
3W@1;
* Mehrfache Anlagen: Plafondmontage, Wandmontage optional;
* Verschiedene intelligente Steuerungen: 1-10V, Bewegungssensor, Tageslichtsensor und Notfall;
* keine UV- oder IR-Strahlen und vollständig frei von Quecksilber;
* L80/B10 @ 52.000h;
* Individuelle Unterstützung für spezielle Projekte;
Die Optionen:
> Fahrer: Fahrer mit Strom und 3CCT Schaltbar.
> Steuerelemente und Dimming: 1-10V, Bewegungssensor, Tageslichtsensor und Notfall;
> Montage: Decken- und Wandmontage;

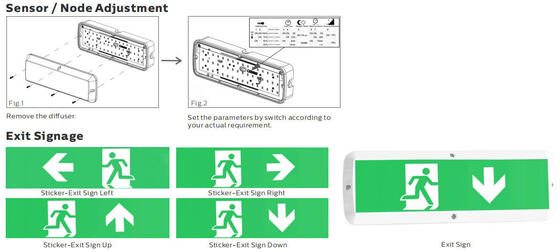

> Notausfahrtschilder mit Aufklebern für 4 Richtungen;
> Direkter Austausch von Leuchten durch Leuchtstofflampen;
> Korridore, Treppen, Eingangsbereiche,Hossen für Aufzüge, Galerien
> Durchgänge, Untergänge;
> Portale, Veranden, Balkone, Fassaden, Lagerräume;
> Toiletten und Badezimmer
> öffentliche Bereiche;
| Allgemeines System |
| Gehäusematerial: Extrudiertes PC nach der UNE-EN-Norm ISO 21305-1:2020, UV-Filter bedingt ((IK10) |
| Diffusormaterial: Extrudiertes PC nach der UNE-EN-Norm ISO 21305-1:2020, UV-Filter bedingt ((IK10) |
| Farbe des Gehäuses: Weiß (RAL9016), andere Farben optional |
| Versiegelungsgaskette: Silikonschaum |
LEDs Wärmeverlust: Durch den Finnenlosen Leuchtturm 6063 AL ohne leitfähige Flüssigkeiten Passive Konvektionsverlust
Sicherstellung des thermischen Kontakts mit den LED-Modulen durch eine hochleitfähige bleifreie Lötpaste |
|
Typ der Leuchte: LED Austauschbar
|
| Ausgang: direkt |
| Empfohlene Aufbauhöhe: 2 - 4 Meter |
| Wartung: Diffusor mit Schraube öffnen / schließen |

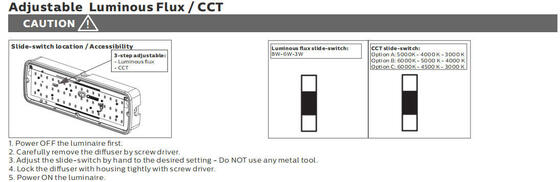

| Antrieb: Konstante Strom mit optionaler Leistung, die über einen DIP-Schalter eingestellt werden kann, in die Leuchten eingebettet, vorverkabelt |
| Dimming-Steuerung: Eins-Aus. |
| IP (Eintrittsschutz): IP65 |
| IK (Schlagfestigkeit): IK10 |
| Schutzklasse: Klasse II / Klasse III Optional |
| Glühdraht: 850°C (unter 30°C) |
| Kabelkranze: PG11 / M16 Max Kabelkranze (Nylon oder SS304/316 Kabelkranze Optional) |
| Installation: Deckenmontiert. |

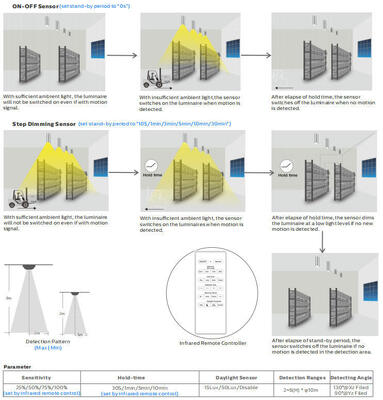

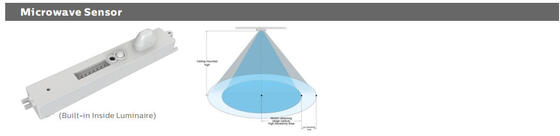

| Intelligente Funktion: Mikrowellensensor. Notfall. Mikrowellensensor + Notfall. |
| Elektrische Anlage |
| Durchdringung: 3*0,75mm2 3*1,0mm2 3*1,5mm2 Kabel für die Option |
| Hauptspannung: 220~240VAC/ 50/60Hz, 180-264VDC AC/DC24~42V Optional |
| Leistungsfaktor (PF): ≥ 0.92 |
| Gesamtharmonische Verzerrung (THD): < 10% |
| Ausgangsart: Nicht-SELV (nicht isoliert) |
| Flicker-Faktor: < 1% |
| Stroboskopische Sichtbarkeitsmessung (SVM): <0.4 |
| Empfindlichkeit der stroboskopischen Effekte (Pst): < 1 |
| Anschluss an den Endgerät: Einpressklemme |
| Modul über LSS-Schaltungsschalter Leuchten Leistung B10A B16A C10A C16A |
| 8W 175 275 245 395 |
| Fotometrie-System |
| LEDs: SMD2835 (1W) |
| CCT (korrelierter Farbtemperatur): Einziger CCT (3000K, 4000K, 5000K, 5700K, 6500K) |
| 3CCT ist optional. 3000-4000-5000K. |
| CRI (Color Rendering Index): > 80Ra für den Standard (> 90Ra für einen höheren verfügbaren CRI) |
| Photobiologische Sicherheit: RG0 (Risikofrei) |
| EWG (Energieeffizienzklasse): A++ |
| SDCM (Standard-Abweichung der Farbgleichung): < 5 (SDCM< 3 ist optional) |
|
UGR (4H, 8H): 24,9 (Kreuz)
23.4 (Längsrichtung)
|

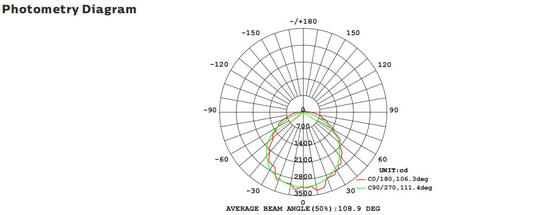

| Winkel des Strahls: 120° |
| Durchschnittliche Nutzungsdauer der Leuchten: 52.000 Stunden (L80B10) |
| Beibehaltung des Lumen bei E.O.L. > 70% |
| Lichtwirksamkeit: 100 LPW (BASEL) |
| Nennleistung: 8W 8W DIP ((3W~8W) |
| Lumen geliefert @ 5000K, CRl>80 (BASE) 800lm Max.800lm |
| Betriebszustand |
| Betriebstemperatur / Luftfeuchtigkeit: -20 ~ +50 °C (-4 °F ~ 122 °F) / 5 ~ 85% RH, nicht kondensiert |
| Lagertemperatur / Luftfeuchtigkeit: -40 ~ +80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, nicht kondensiert |
| Durchschnittliche LED-Nutzungsdauer L90B10: ≥0.96 |
| Nennlebensdauer (Tp < 70°C): bis zu 100.000 Stunden |
| Fahrer MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Schwingungsbeständig: 10~500Hz,5G 12min / 1Zyklus, Periode 72min. Jeder entlang der Achsen X, Y, Z |
| Akustische Geräusche: < 25 dB (30 cm Abstand, normaler Betrieb) |
| Garantie: 5 Jahre |
| Zertifizierungen |
| Globaler Zertifikat: ENEC CE RoHS D-Marke KEMA-KEUR aufgeführt SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 |
| Die EMV-Richtlinien: EN 55015 |
| Weitere Richtlinien: IEC 62262 |
* Lichtströmungstoleranz, Leistungstoleranz und Farbtemperaturentoleranz ±5%, 5000K und CRl> 80.
* Lichtstrahl, Lichtintensitätsverteilung und Lichtwirksamkeit wurden gemäß der Norm EN ISO 17025:2005 für die Normreihe EN13032 und der Norm LM-79 untersucht.
* Aktuelle Produktinformationen und allgemeine Gewährleistungsbedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Ausführliche Angaben zu Lichtströmen und Leistungen für einzelne Indizes sind im Produktdatenblatt angegeben.
* Die Werte können aufgrund von LED-Bindungen geändert werden.
* Die Parameter im Datenblatt sind für Ta=25°C angegeben, basierend auf 4000K/80Ra, 10% höherer Wirkungsgrad bei 70Ra

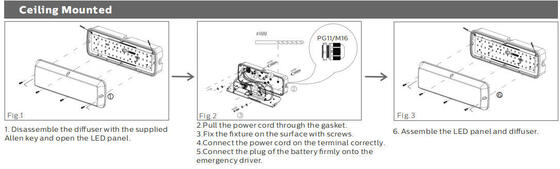

Deckenmontiert:

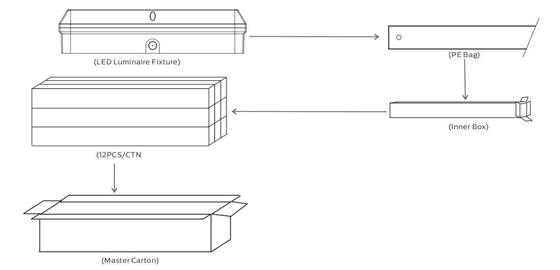

| Längen/mmInnerer Karton Außenkarton QTY/CTN Einheit N.W. G.W./Karton |
| 600 733x93x93mm 748x294x304mm 9PCS 1,4Kg 13,2Kg |
| 1200 1333x93x93mm 1348x294x304mm 9PCS 2.1Kg 19.8Kg |
| 1500 1633x93x93mm 1648x294x304mm 9PCS 2,8Kg 26,4Kg |
Bitte lesen Sie vor der Installation alle nachstehenden Anweisungen:
* Zur Vermeidung eines Elektroschocks ist vor der Installation sicherzustellen, dass die Stromversorgung ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß dem nationalen Elektrogesetzbuch und den entsprechenden lokalen Vorschriften installiert und betrieben werden.
* Entpacken und sorgfältig untersuchen Sie die Lampe, melden Sie etwaige Beschädigungen und speichern Sie alle Verpackungsmaterialien, wenn sich ein Teil des Produkts während des Transports beschädigt hat.
* Wenn die Lampe beschädigt ist, benutzen Sie sie nicht!
Erklärung:
Gemäß der Internationalen Norm für LED-LeuchtenHier behauptet DUALRAYS offiziell, dass DUALRAYS Bulk Head LED Porch Light-Produkte nur auf eine neutrale Umgebung im Innen- oder Semi-Außenbereich angewendet werden dürfenIn der Zwischenzeit verspricht DUALRAYS eine volle Garantie für die Produkte.
Eine Anwendung in einer schwierigen Umgebung, einschließlich hoher/niedriger Temperatur, hoher Luftfeuchtigkeit, hoher Salzgehalt, hoher Ammoniakgehalt usw., ist ohne offizielle Bestätigung des Herstellers nicht zulässig.Falls eine Fehlanwendung auftritt, ist die Garantiepolitik nicht mehr gewährleistet.
