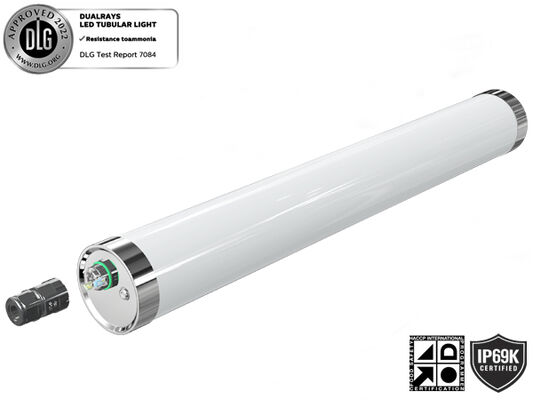

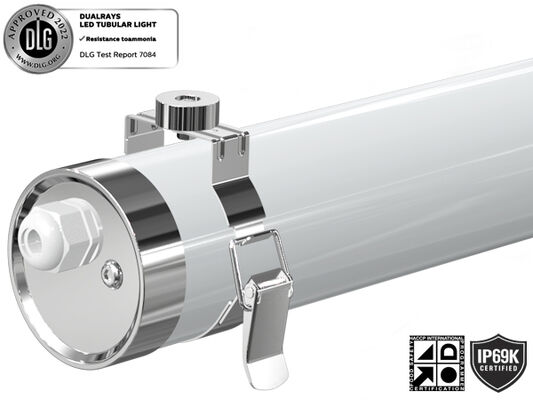

Doppelstrahlenbeleuchtung MTB6 LED Marine Tubular Light IP66 IP69K IK10 Schutz aus hochwertigen korrosionsfreien Materialien - PMMA, Polycarbonat und 304/316 Edelstahl
Die MTB6 LED Marine Tubular Light besteht aus hochwertigen nicht korrosiven Materialien - PMMA, Polycarbonat und 304/316 Edelstahl - und erfüllt somit den Schutz von IP66, IP69K und IK10
Anforderungen.
Die Lampe ist wasserdicht und aufgrund ihrer sehr widerstandsfähigen Konstruktion, resistent gegen Korrosion und Wasserstrahlen, für den Betrieb in feuchten Gebieten ausgelegt.
Mit einem Kabel-Eingang an einem Ende wird es mit zwei Federklemmen befestigt, die leicht an den beiden Enden des Rohrleiters geknüpft werden.
Die Lampe kann an Metallwänden oder -decken mit Schrauben oder mit Magnethaltern in beliebiger Position befestigt werden, wobei jeder Halter bis zu 5 kg Zugkraft aufweist.

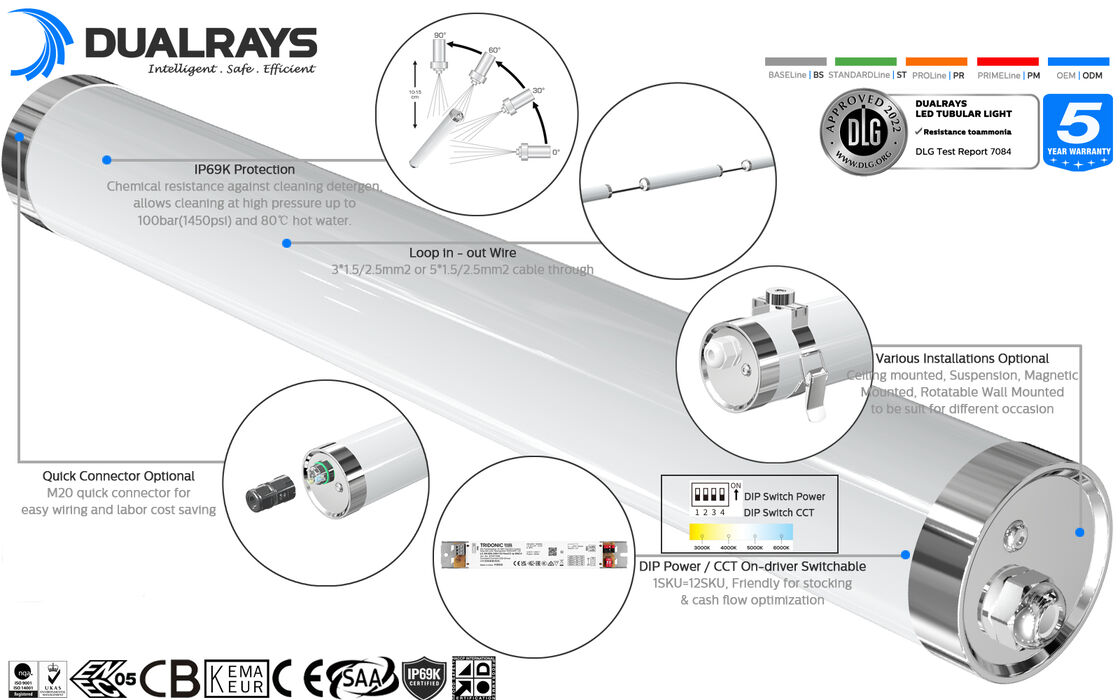

Hauptmerkmale und Spezifikationen
- Hochhelligkeit SAN'AN SMD2835-LEDs mit LIFUD/BOKE/AGT High PF-Flickerfreier Treiber
- DIP-Schalter-Leistungsbereinigung optional
- Wasserdruck von 100 bar (1450 psi) und Temperaturen bis zu 80 °C
- IP69K PMMA IK06 Anti-Ammonium/UV und PC IK10 UV-Schutz
- Mehrfachstrahlwinkel: 120°/200°/280°/360° optional
- Ein- oder Doppelverkabelung Verbindbar Optional
- Versatile Montage: Aufhängung, Wandmontage, Magnethalter
- Intelligente Steuerungsoptionen: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall
- Keine UV- oder IR-Emissionen, vollständig frei von Quecksilber
- L80/B10 @ 61.000 Stunden Lebensdauer
- Anpassungsmöglichkeiten für spezielle Projekte
Verfügbare Optionen
- Fahrer: TRIDONIC / BOKE Nicht-SELV-Fahrer
- Controls and Dimming: 1-10V, DALI, Bewegungssensor, Tageslichtsensor, Zigbee und Notfall
- Lichtstrahlwinkel: 120°/200°/280°/360° nicht erforderlich
- Einbau: Aufhängung, Wandmontage, Magnethalter
- Material: PC/PMMA ist optional

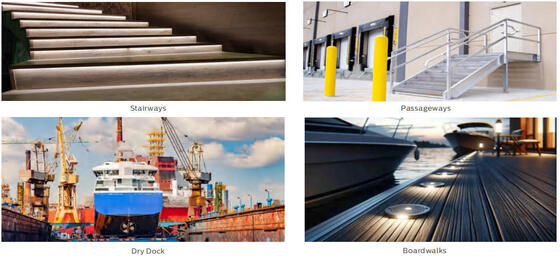

Empfohlene Anwendungen
- Docks;
- Durchgänge;
- Treppen;
- andere feuchte Arbeitsbereiche;
- Außen- und Innenräume;
Technische Spezifikation
Allgemeines System
| Wohnmaterial |
Extruded PC/PMMA according to UNE-EN ISO 21305-1:2020 standard, UV filter conditional (IK10) |
| Diffusormaterial |
Extruded PC/PMMA according to UNE-EN ISO 21305-1:2020 standard, UV filter conditional (IK10) |
| Farbe des Gehäuses |
Weiß (RAL9016), andere Farben optional |
| Versiegelungsdichtungen |
Silikonschaum |
| LEDs thermische Dissipation |
Passive convection dissipation ensuring thermal contact with LED modules through high-conductivity Lead-free solder paste (LED-Modul mit hoher Leitungskraft) |
| Anti-Kondensation |
Druckausgleichsventil zur Gewährleistung der Feuchtigkeitsfreisetzung, Vermeidung von Kondensation und Aufrechterhaltung der IP-Dichtheit |
| Beenden Sie. |
Elektrostatisch gesprüht und im Ofen sublimiert, korrosionsbeständig |
| Empfohlene Höhe |
2 bis 8 Meter |
| Instandhaltung |
Endkappe mit Schraube für die Montage |
| Fahrer |
mit einem Stromgehalt von nicht mehr als 50 W |
| Dimming-Steuerung |
Einmal abgeschaltet. Einmal abgeschaltet. Einmal abgeschaltet. |
| IP-Bewertung |
IP67 / IP69K |
| IK-Bewertung |
IK10 |
| Schutzklasse. |
Klasse I |
| Glow Wire. |
850 °C (unter 30 °C) |
| Kabeldrüse |
M20-Kabeldrüse (Nylon- oder SS304/316-Kabeldrüse optional) |
| Einrichtung |
Decken montiert. Aufhängung. Magnetisch montiert. Wand montiert. |
| Smart-Funktion |
PIR-Sensor. Mikrowellen-Sensor. Notfall. |
Elektrische Anlage
| Durch-Verkabelung. |
3 mal 1,5mm2 5 mal 1,5mm2 3 mal 2,5mm2 5 mal 2,5mm2 Kabel für die Option |
| Hauptspannung. |
220 bis 240 VAC/ 50/60 Hz, 180 bis 264 VVDC |
| Leistungsfaktor (PF) |
≥ 096 |
| Gesamt harmonische Verzerrung (THD) |
< 10% |
| Ausgabeart |
Nicht-SELV (nicht isoliert) |
| Flicker-Faktor |
< 1% |
| Stroboskopische Sichtbarkeitsmessung (SVM) |
< 04 |
| Perceptibility of Stroboscopic Effects (Pst) ist eine Methode, um die Wahrnehmung von Stroboskopischen Effekten zu verbessern. |
< 1 |
| Terminalverbindung |
Schnelle Endkappe mit Schraubkopf für eine einfache Verkabelung |
| Luminaires Power, das ist... |
B10A. |
B16A. |
C10A. |
C16A. |
| 20 W |
70 |
110 |
98 |
158 |
| 30 W |
46 |
74 |
66 |
104 |
| 40 W |
35 |
55 |
49 |
78 |
| 50 W |
28 |
44 |
39 |
62 |
| 60 W |
23 |
37 |
34 |
52 |
Fotometrie-System
| Leuchten |
SMD2835 (1W) |
| CCT (korrelierende Farbtemperatur) |
Einziger CCT. |
| CRI (Farbwiedergabeindex) |
>80Ra für Standard (>90Ra für höheres CRI verfügbar) |
| Photobiologische Sicherheit |
RG0 (Freiheit von Risiken) |
| EEC (Energieeffizienzklasse) |
Ein A++ |
| SDCM (Standard Deviation of Color Matching) ist eine Kombination von SDCM und SDCM. |
Die Angabe der Angabe der Angabe der Angabe ist nicht erforderlich. |
| UGR (4H, 8H) |
24.9 (Kreuz) 23.4 (Längsrichtung) |
| Winkel des Strahls |
120°. 280°. 360° Optional |
| Durchschnittliche Luminaire Nutzungsdauer |
61- Ich habe eine L80B10. |
| Lumen-Wartung bei E.O.L. |
> 70% |
| Lichtwirksamkeit |
130LPW (PROLine) ∙ 160LPW (PRIMELine) optional |

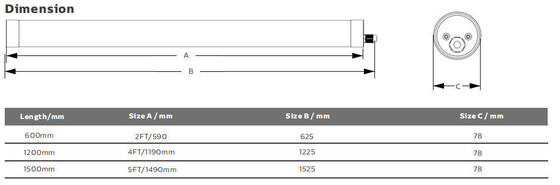

| Länge |
2ft/600mm |
4ft/1200mm |
5ft/1500mm |
| Nennleistung |
20 W |
30 W |
30 W |
| Lumens Delivered @ 5000K, CRI>80 (PRO) |
2600 ml |
3900 mm |
3900 mm |
| Lumen geliefert @ 5000K, CRI>80 (PRIME) |
3200 ml. |
4800 ml |
4800 ml |
Betriebsbedingungen
| Operation Temperatur / Feuchtigkeit |
-20 ~ +60 °C (-4 °F ~ 140 °F) / 5 ~ 85% RH, nicht kondensiert |
| Speichertemperatur / Feuchtigkeit |
-40 ~ +80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, nicht kondensiert |
| Durchschnittliche LED Nutzungszeit L90B10 |
≥ 096 |
| Rated Nominal Lifetime (Tp < 70°C) |
Bis zu 100.000 H. |
| Fahrer MTBF |
500- Das ist nicht wahr. |
| Schwingungsbeständig |
10~500Hz, 5G 12min / 1cycle, Periode für 72min. Jeder entlang der X, Y, Z Achsen |
| Akustische Geräusche |
Das ist ein sehr schwieriger Fall. |
| Garantie |
5 Jahre |
Zertifizierungen
| Global Zertifikat |
Sie sind in der Lage, sich zu beweisen, dass Sie ein gutes Unternehmen sind, wenn Sie sich für ein gutes Unternehmen entscheiden. |
| Sicherheitsrichtlinien |
Das ist ein sehr schwieriger Fall. |
| EMC-Richtlinien |
Ich bin der Meinung, dass es eine gute Idee ist. |
| Andere Richtlinien |
Das ist die IEC 62262. |
* Luminous flux tolerance, Power tolerance und Farbtemperatur tolerance ±5%, 5000K und CRI>80.
* Lighting beam, light intensity distribution and light efficiency examined in accordance with EN ISO 17025:2005 norm for EN13032 norm series and LM-79 norm.
* Aktuelle Produktinformationen und allgemeine Gewährleistungsbedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen über Leuchtstofffluxe und -kräfte für einzelne Indizes werden auf dem Produktdatenblatt angezeigt.
* Die Werte können aufgrund von LED-Bindungen geändert werden.
* Parameters in data sheet given for Ta=25°C, based on 4000K/80Ra, 10% efficiency higher with 70Ra
Installationsmethoden

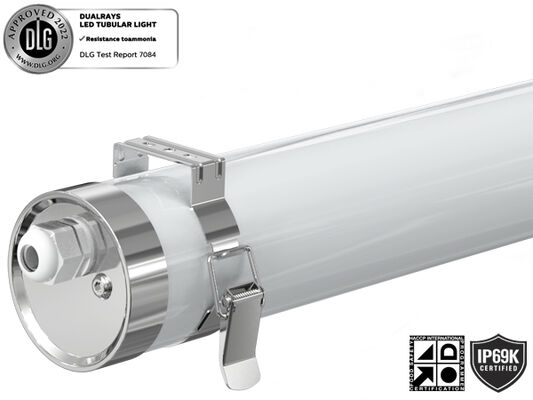

Deckenbefestigung
Bohren Sie ein Schraubloch an der Decke, befestigen Sie den Clip mit einer Schraube an der Decke, drücken Sie mit der Hand fest in die Leuchten.
Aufschub
Ein Schraubloch an der Decke bohren, mit der Hand fest in die Leuchte drücken, den Montagehaken in die Decke und den Klemm einbauen und befestigen und dann die Länge der Aufhängungsanlagen einstellen.

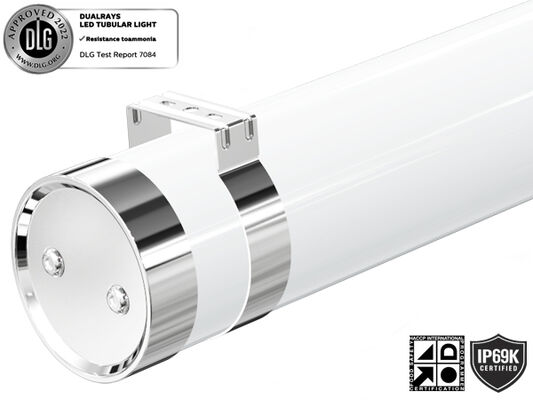

Umdrehbare Deckenhalterung
Bohren Sie ein Schraubloch an der Decke, klicken Sie mit Klemmen auf die Leuchten und drehen Sie den Winkel nach Bedarf.
Magnetische Befestigung
Nehmen Sie die 2PCS-Clips mit Magnetringen aus dem Bauteilpaket heraus. Klicken Sie mit der Hand fest mit den Magnetclips in die Leuchte.Co) oder dessen Legierungsgegenstände nach Bedarf.

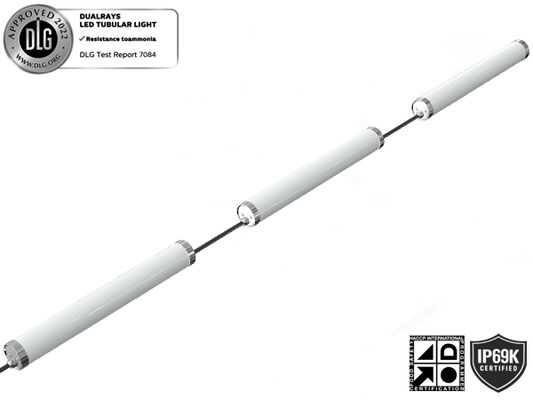

Verknüpfbarer Anschluss

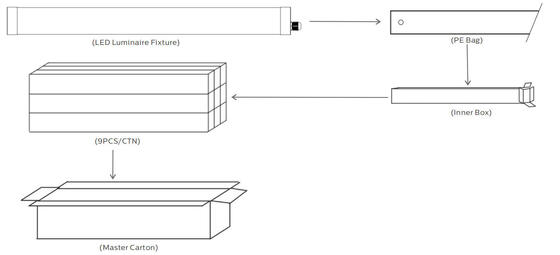

Verpackungsspezifikationen
| Länge/mm |
Innerer Kasten |
Außenkarton |
QTY / CTN |
Einheit NW |
G.W. / Carton |
| 600 |
733x93x93mm |
748x294x304 mm |
9PCS |
10,4 kg |
13.2Kg |
| 1200 |
1333x93x93mm |
1348x294x304mm |
9PCS |
2.1 kg |
19.8 kg |
| 1500 |
1633 x 93 x 93 mm |
1648x294x304 mm |
9PCS |
2.8 kg |
260,4 kg |
Installations- und Sicherheitsanweisungen
- Um einen elektrischen Schock zu vermeiden, stellen Sie sicher, dass die Stromversorgung vor der Installation abgeschaltet ist.
- Lampen sollten von qualifizierten Elektrikern oder Technikern in Übereinstimmung mit National Electrical Code und entsprechenden lokalen Codes installiert und betrieben werden.
- Unpack und untersuchen Sie die Lampe sorgfältig, melden Sie jeglichen Schaden und speichern Sie alle Verpackungsmaterialien, wenn irgendein Teil während des Transports beschädigt wurde.
- Wenn die Lampe beschädigt ist, benutzen Sie sie nicht!
Hersteller-Statement
Laut dem Internationalen Standard für LED-LeuchtenDUALRAYS behauptet offiziell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) -Serie nur in einer neutralen Umgebung im Innen- oder Semi-Außenbereich verwendet werden dürfenDualrays verspricht eine volle Garantie für die Produkte.ist nicht erlaubt ohne offizielle Bestätigung vom HerstellerWenn irgendeine Fehlanwendung auftritt, ist die Garantiepolitik nicht mehr garantiert.
Kapazitäten des Unternehmens
- Profi-Team:>15 Jahre Erfahrung, eigene Fabrik, >10 Ingenieure Team, leistungsstarke Produktionskapazität und QC Management System
- Zuverlässige Marke:Established stable long-term cooperation with Europe customers, Warehouse in Netherlands für besseren Service
- Die Dialux-Simulation:Unser Engineering-Team bietet Simulationsdienste auf Basis Ihrer Anwendungsparameter.
- Qualitätsstandards:Alle LED-Leuchten entsprechen CE, RoHS Standards mit TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 Zertifizierungen
Schifffahrtsinformationen
Für kleine Bestellungen wird Expressversand empfohlen. Für große Bestellungen ist See- oder Zugversand (Europa-Destination) kostengünstig, dauert aber länger.Wir empfehlen Luftfracht zum Flughafen plus unsere Lieferpartner Lieferung an Ihre Tür..
Häufig gestellte Fragen
F1: Wie lautet die Garantie für das LED-Rohrlicht TB7?
RE: 5 Jahre Garantie. Wenn irgendwelche Qualitätsprobleme auf unserer Seite während dieses Zeitraums auftreten, werden wir die Versandkosten und den Ersatz decken.
Q2: Welche Zahlungsmethoden akzeptieren Sie?
RE: We accept multiple payment methods including Western Union, PayPal, T/T, L/C. Standard payment for bulk orders is T/T: 30% in advance, 70% balance before shipment. Bank information provided in PI.
F3: Was ist CRI?
RE: CRI (Color Rendering Index) zeigt, wie genau Farben unter dem Licht erscheinen.mit 90Ra zur Verfügung zu höheren Kosten.
Q4: Kann ich nur das Gehäuse separat kaufen?
RE: Wir liefern nur komplette Leuchten, aber SKD/CKD (Semi-Knocked Down/Completely Knocked Down) Optionen sind verfügbar.
Q5: Gibt es billige Versandkosten, um in unser Land zu importieren?
RE: For small orders, express shipping is recommended. For bulk orders, sea or train shipping (Europe destination) is most cost-effective. For urgent orders, express shipping is recommended. For small orders, express shipping is recommended. For bulk orders, sea or train shipping (Europe destination) is most cost-effective. For urgent orders, express shipping is recommended. Für kleine Bestellungen wird Expressversand empfohlen.Luftfracht zum Flughafen plus Lieferdienst wird vorgeschlagen..
Q6: Können wir Unterstützung bekommen, wenn wir unsere eigene Marktposition haben?
RE: Bitte informieren Sie uns über Ihre detaillierten Marktanforderungen.
F7: Welche Dimming-Funktionen sind verfügbar?
RE: DALI, PIR, 1-10V Dimming verfügbar.
Q8: Was sind die Anwendungen Ihrer TB7 LED Tubular Light?
RE: Applications include: Replacement for fluorescent NCF; Food Processing Plants; Chemical Facilities; Animal Stable Warehouses; Car Washing Places; Outdoor & Indoor Locations.
