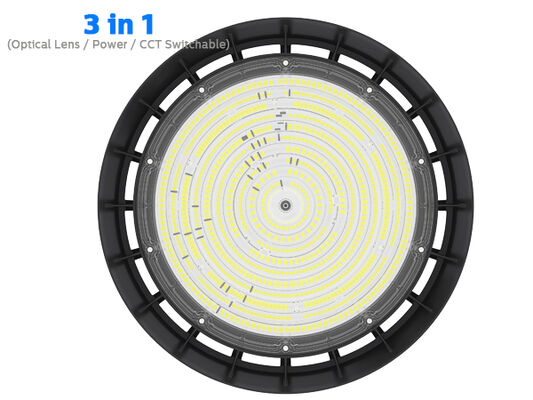

* ADC12 Druckguss-Al, Integral-Formguss, Hervorragende Wärmeleitfähigkeit;
* SAN'AN / LUMILEDS Hochleistungs-SMD2835 LEDs, DUALRAYS Eigenentwickelter Treiber oder SOSEN / Treiber Optional;
* IP65 / IK08 Schutz;
* 60°/90°/120° Abstrahlwinkel optional;
* Korrosionsbeständige Pulverbeschichtung;
* Mehrere Installationen: Schlaufenaufhängung, Deckenmontage, Wandmontage;

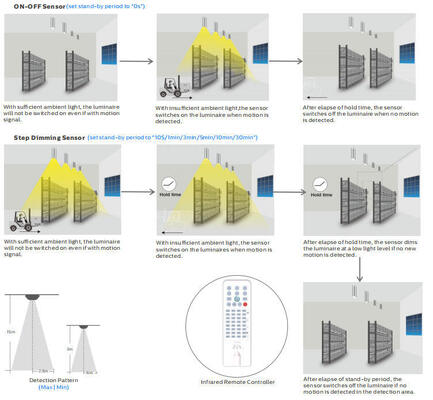

* Verschiedene intelligente Steuerungen: 1-10V, Bewegungssensor, Tageslichtsensor, Zigbee und Notbeleuchtung;
* 3 CCT optional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP-schaltbare Leistung als Standard (100%-80%-60%);

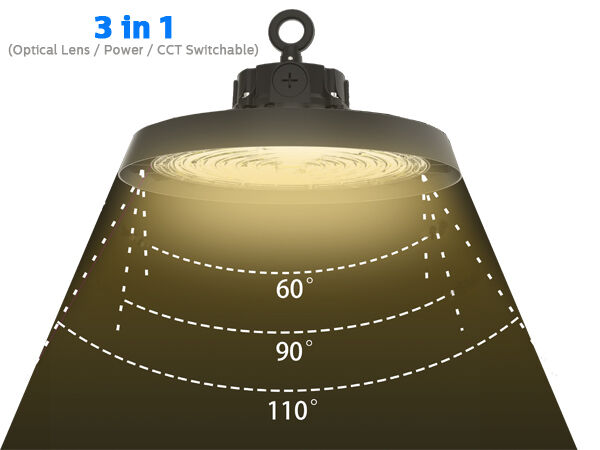

* DIP-schaltbare optische Linse (60°/90°/110°) Optional (200W PROLine Version);
* Kein UV oder IR und vollständig quecksilberfrei;
* L80/B10 @ 65.000h;
* Kundenspezifische Unterstützung für spezielle Projekte;
Optionen:
> Treiber: Meanwell//SOSEN.
> 3 CCT optional;
> DIP-schaltbare Leistung (100%-80%-60%);
> DIP-schaltbare optische Linse (60°/90°/110°) Optional (200W PROLine Version)
> Steuerungen und Dimmung: 1-10V, Bewegungssensor, Tageslichtsensor, Zigbee und Notbeleuchtung;
> Reflektor: PC-Reflektor mit / ohne Abdeckung. Rohrleitungsmontage.
> Installation: Schlaufenaufhängung, Deckenmontage, Wandmontage;
> Ersatz für traditionelle HID- oder MH-Lichtquellen;

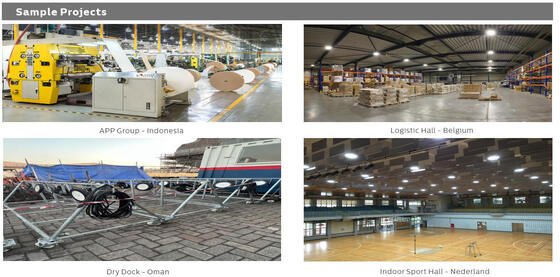

> Fabrikhallen und Produktionsbereiche;
> Lager und Logistikhallen;
> Baumärkte und Megastores;
> Stadien und andere Sportanlagen;
> Ersatz für herkömmliche Lampen;

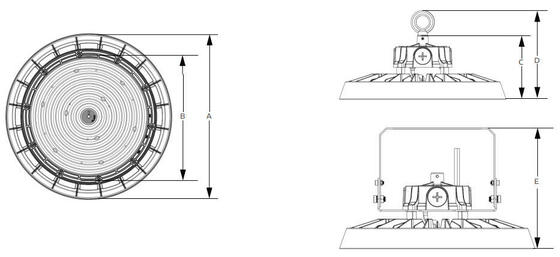

| Leistung/W Größe A / mm Größe B / mm Größe C / mm Größe D / mm Größe E / mm |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| Allgemeines System |
Gehäusematerial: Hochdruck-Druckguss-ADC12-Aluminium EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 gemäß UNE EN 1706 Standard pulverbeschichtet |
| Diffusormaterial: Spritzgegossenes PC gemäß UNE-EN ISO 294-2:2019 Standard, UV-Filter bedingt (IK08) |
| Gehäusefarbe: Metallic Schwarz (RAL9017), Andere Farben optional |
| Dichtungen: Silikonschaum |
LED-Wärmeableitung: Durch rippenlosen ADC12 AL-Leuchtenkörper, ohne leitfähige Flüssigkeiten. Passive Konvektionsableitung
Gewährleistung des thermischen Kontakts mit den LED-Modulen durch hochleitfähige bleifreie Lötpaste |

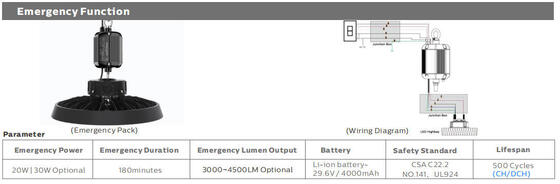

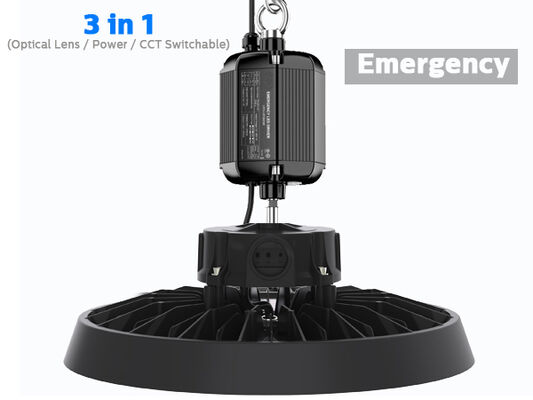

| Optisches System: Linsenoptik, PC/Alu-Reflektor optional |
| Oberfläche: Polyesterpulverlackierung, elektrostatisch gesprüht und im Ofen sublimiert, Korrosionsbeständig |
| Empfohlene Montagehöhe: 5 - 15 Meter |
| Wartung: LED nicht austauschbar, Treiber austauschbar |
| Treiber: Konstantstrom mit optionaler Leistungseinstellung über DIP-Schalter, im Leuchten integriert, vorverdrahtet |
| Dimmsteuerung: EIN-AUS | 1-10V Dimmung | DALI-2 | Zigbee |
| IP (Schutzart): IP65 |
| IK (Schlagfestigkeit): IK08 |
| Schutzklasse: Klasse Ⅰ |
| Glühdraht: 750°C (Unter 30s) |
| Kabelverschraubung: Kunststoff M20x1.5 – IP68 | Kunststoff M25x1.5 – IP68 (optional) |
| Installation: Schlaufenaufhängung | Konsolenmontage |
| Smart-Funktion: PIR-Sensor mit Tageslichtschwelle | Mikrowellensensor mit Tageslichtschwelle oder Tageslicht-Harvesting | Notbeleuchtung |
| Aufwärtslichtstromverhältnis: ULOR 0 |
| Abwärtslichtstromverhältnis: DLOR 100% |
| Elektrisches System |
| Elektrischer Anschluss: 0,3m 3*1,0mm2 als Standard, max. 3x2,5mm2 + 2x1,5 mm2 Dimmkabel, freie Drahtenden, maßgeschneiderte Kabellänge mit EU/AU/US-Stecker als Option |
| Netzspannung: 100~277VAC/ 50/60Hz, 140-280VDC |
| Leistungsfaktor (PF): ≥0.97 |
| Gesamtklirrfaktor (THD): ＜20% |
| Überspannungsschutz: DM: 6kV, CM: 6kV, Kriterium B |
SPD (Optional): Typ 2, 10kV und 20kA transienter Überspannungsschutz. Reihenschaltung mit Thermosicherung
Trennschalter für einen effektiveren Schutz am Ende seiner Lebensdauer |
| Ausgangstyp: Nicht-SELV (nicht isoliert) |
| Flickerfaktor: ＜1% Wahrnehmbarkeit von Stroboskopeffekten (Pst) ＜1 |
| Stroboskopische Sichtbarkeitsmessung (SVM): ＜0.4 |
| Wahrnehmbarkeit von Stroboskopeffekten (Pst): ＜1 |
| Leuchten Leistung B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modul über LSS-Leistungsschalter 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| Photometrisches System |
| LEDs: SMD2835 (1W) |
|
CCT (Korrelierte Farbtemperatur): Einzel-CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3CCT optional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K zur Auswahl)
|
| CRI (Farbwiedergabeindex): >80Ra für Standard (>90Ra für höhere CRI verfügbar) |
| Photobiologische Sicherheit: RG0 (risikofrei) |
| EEC (Energieeffizienzklasse): A++ |
| SDCM (Standardabweichung der Farbabstimmung): ＜5 (SDCM<3 Optional) |
|
UGR (4H, 8H) : 33.9 (Quer)
33.9 (Längs)
|

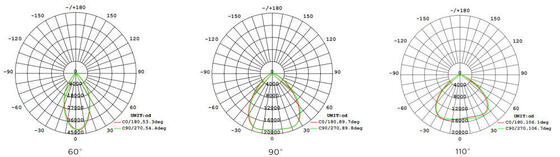

| Abstrahlwinkel: 60° | 90° | 120° Optional |
| Durchschnittliche nutzbare Lebensdauer der Leuchte: 65.000 Stunden (L80B10) |
| Lichtstromerhaltung am Ende der Lebensdauer >70% |
| Lichtausbeute: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Optional |
| Nennleistung: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) 240W DIP(150W/200W/240W) 300W DIP(180W/240W/300W) |
| (PRO) Max. 15.000lm Max. 22.500lm Max. 30.000lm Max. 36.000lm Max. 45.000lm |
|
Gelieferte Lumen
@ 5000K, CRl>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm Max. 40.800lm Max. 51.000lm
|
| (ULTRA) Max. 19.000lm Max. 28.500lm Max. 38.000lm Max. 45.600lm Max. 57.000lm |
| Betriebsbedingungen |
| Betriebstemperatur / Luftfeuchtigkeit: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, nicht kondensierend |
| Lagertemperatur / Luftfeuchtigkeit: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, nicht kondensierend |
| Durchschnittliche nutzbare LED-Lebensdauer L80B10: ≥100.000H |
| Nennlebensdauer (Tp <70°C): Bis zu 100.000H |
| Treiber MTBF: 198.000H, MIL-HDBK-217F(25°C) |
| Vibrationsfestigkeit: 10~500Hz, 5G 12min / 1Zyklus, Periode für 72min. Jeweils entlang der X-, Y-, Z-Achsen |
| Akustisches Rauschen: ＜25dB (30cm Abstand, Normalbetrieb) |
| Garantie: 5 Jahre (Erweiterbar bis 7 Jahre) |
| Zertifizierungen |
| Globales Zertifikat: ENEC | CE | RoHS | D-Mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Sicherheitsrichtlinien: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMV-Richtlinien: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlinien: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstromtoleranz, Leistungstoleranz und Farbtemperaturtoleranz ±5%, 5000K und CRl>80.
* Lichtstrahl, Lichtintensitätsverteilung und Lichtausbeute wurden gemäß der Norm EN ISO 17025:2005 für die Normenreihe EN13032 und der Norm LM-79 geprüft.
* Aktuelle Produktinformationen und allgemeine Garantiebedingungen finden Sie auf unserer Website www.DUALRAYS.com
* Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes sind im Produktdatenblatt angegeben.
* Werte können aufgrund des LED-Binning Änderungen unterliegen.
* Die Parameter im Datenblatt gelten für Ta=25°C, basierend auf 4000K/80Ra, 10% höhere Effizienz mit 70Ra
1. Schalten Sie zuerst die Leuchte aus.
2. Entfernen Sie vorsichtig die IP65-Abdeckung von Hand.

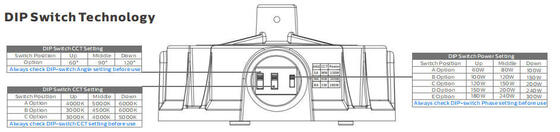

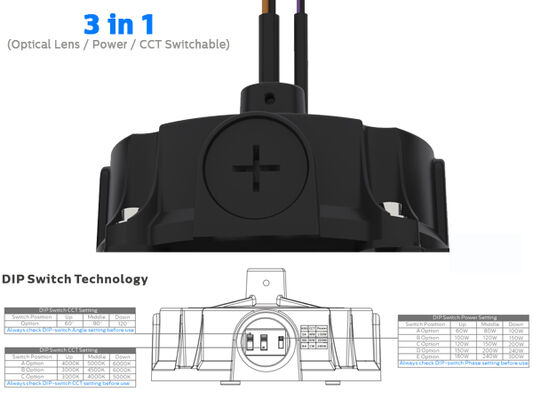

3. Stellen Sie den Schiebeschalter von Hand auf die gewünschte Einstellung ein - Verwenden Sie KEIN Metallwerkzeug.
4. Setzen Sie die IP65-Abdeckung wieder ein.
5. Schalten Sie die Leuchte ein.

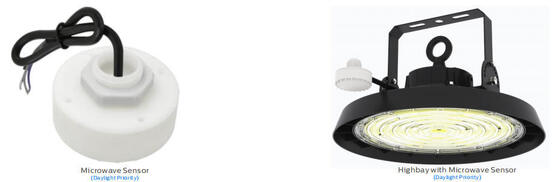

Nehmen Sie die Halterung aus der Installation. Befestigen Sie die Halterung mit einem Schraubendreher an der Highbay, fertig.
Seite der Halterung und verdrahten Sie 3 Drähte an den Treiber. Schließen Sie den Mikrowellensensor an der anderen Seite an
Verpackung.
Schalten Sie den Strom aus, schließen Sie das AC-Kabel an.
Dimmanschluss (Mit dimmbarem Treiber)
1. Kompatibel mit 0-10V Dimmung.
2. Verbinden Sie die Kabel wie im obigen Diagramm gezeigt.

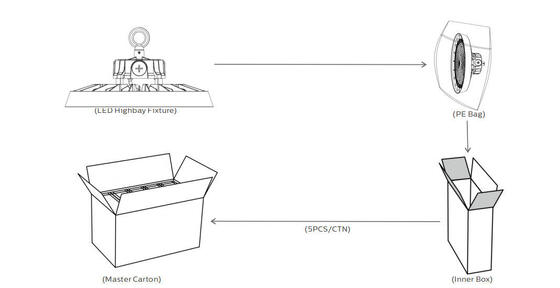

| Leistung/W Innenkarton Außenkarton Menge/Karton Nettogewicht Bruttogewicht/Karton |
| 100 270x270x150mm 790x283x292mm 5 Stück 2,4Kg 14,2Kg |
| 150 310x310x150mm 790x323x332mm 5 Stück 2,6Kg 15,6Kg |
| 200 350x350x150mm 790x363x372mm 5 Stück 2,8Kg 16,9Kg |
| 240 380x380x150mm 790x393x402mm 5 Stück 3,1Kg 18,2Kg |
| 300 380x380x150mm 790x393x402mm 5 Stück 3,2Kg 18,6Kg |
Bitte lesen Sie alle folgenden Anweisungen vor der Installation:
* Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass die Stromversorgung vor der Installation ausgeschaltet ist.
* Die Lampe sollte von einem qualifizierten Elektriker oder Techniker gemäß dem National Electrical Code und den entsprechenden lokalen Vorschriften installiert und betrieben werden.
* Packen Sie die Lampe aus und untersuchen Sie sie sorgfältig, melden Sie Schäden und bewahren Sie alle Verpackungsmaterialien auf, falls ein Teil des Produkts während des Transports beschädigt wurde.
* Wenn die Lampe beschädigt ist, verwenden Sie sie nicht!
Erklärung:
Gemäß dem internationalen Standard für LED-Leuchten erklärt DUALRAYS hiermit offiziell, dass die Produkte der DUALRAYS LED Highbay Light (UFO Highbay) Serie nur für den Einsatz in Innenräumen oder halboffenen neutralen Umgebungen zugelassen sind. Gleichzeitig verspricht DUALRAYS volle Garantie für die Produkte.
Jede Anwendung in rauen Umgebungen, einschließlich hoher/niedriger Temperaturen, hoher Luftfeuchtigkeit, hoher Salzgehalt, hoher Ammoniakgehalt usw., ist ohne offizielle Bestätigung des Herstellers nicht gestattet. Bei Fehlgebrauch erlischt die Garantie.
